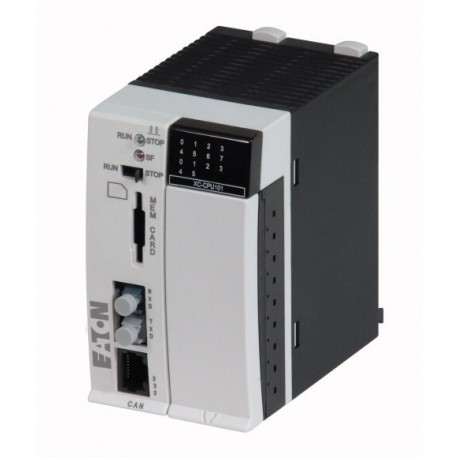

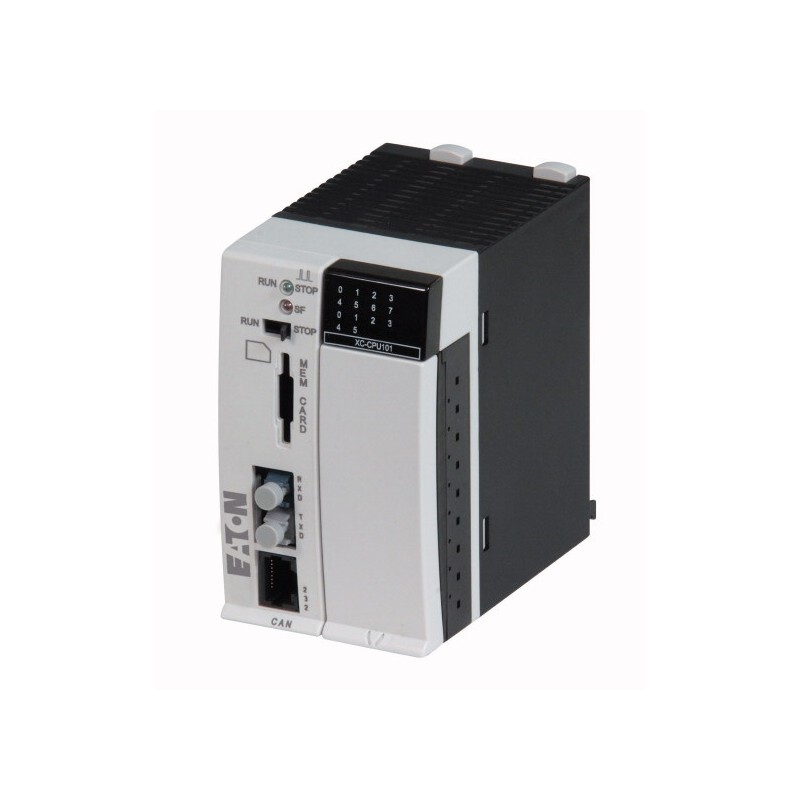

XC-CPU101-FC128K-8DI-6DO 289169 XC-CPU101-FC128K EATON ELECTRIC Automate programmable modulaire, 24V DC, 8 e.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

XC-CPU101-FC128K-8DI-6DO 289169 XC-CPU101-FC128K EATON ELECTRIC Automate programmable modulaire, 24V DC, 8 e..

XC-CPU101-FC128K-8DI-6DO

289169

XC-CPU101-FC128K

EATON-MOELLER

Automate programmable modulaire, 24V DC, 8 entr. TOR, 6sort. TOR, RS232, CAN photoélectrique, 128KB

PLC XC101 Modulaire ; Programmable avec CODESYS V2 ; 8 ÉD. ; 6SD ; RS232 ; CAN Optique ; 64kB

Plus de détails


Commande industrielle API > Unité de base

Automates programmables XC

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Automate programmable modulaire, 24V DC, 8 entr. TOR, 6sort. TOR, RS232, CAN photoélectrique, 128KB
Les automates modulaires XC100 et XC200 se distinguent par leur configurabilité étendue : ils sont disponibles avec des unités centrales de différentes classes de puissance et de multiples modules d’extension (modules XIOC). Les automates compacts XC152 permettent de répondre de manière économique à des tâches d’automatisation grâce à leur puissance de traitement, à l’interface SmartWire-DT et à de nombreuses autres interfaces. Autre atout spécifique : l’intégration des technologies de communication modernes dans ces produits. L’échange de données de l’interface Ethernet vers les clients OPC ou le serveur Web intégré autorise des solutions innovantes.

Gamme de livraison

Nombre d'entrée tout-ou-rien
Tout-ou-rien : 8 dont 4 utilisables en tant qu'interruption
Nombre de sorties
Transistor: 6
Interfaces intégrées
CANopen® (fibres optiques)
RS232
Description
Interface CAN optique
Remarques
Extension possible avec ￫ Extensions XI/OC
uniquement en association avec ￫ Racks XI/OC
Mémoire utilisateur
128 Ko
Temps de cycle moyen pour 1 k instructions (bit, octet)
< 0.5 ms
Mémoire
Application/Mémoires internes/Données rémanentes
128 KB/8 KB/8 KB
Serveur Web intégré
non
Information sur les éléments compris dans la fourniture
Equipements complémentaires requis : bornes de raccordement, support arrière, pile
Homologations
EAC

Caractéristiques techniques

Généralités
Conformité aux normes
IEC/EN 61131-2
EN 50178
Température ambiante
0 - +55 °C
Stockage [ϑ]
-25 - +70 °C
Position de montage
horizontale
Humidité relative, sans condensation (IEC/EN 60068-2-30)
10 - 95 %
Pression de l'air (service)
795 - 1080 hPa
Tenue aux vibrations
10 - 57 Hz ±0.075 mm
57 - 150 Hz ±1.0 g
Tenue aux chocs
15
Durée de choc 11 ms g
Catégorie de surtension/Degré de pollution
II/2
Degré de protection
IP20
Tension assignée d'isolement [Ui]
500 V
Emission de perturbations
EN 50081-2, classe A
Immunité
EN 50082-2
Pile (durée de vie)
Cas le plus défavorable 5.7 ans, moyenne 20 ans
Poids
0.23 kg
Bornes de raccordement
Bornier débrochable
Sections raccordablesBornes à visConducteur souple avec embout
0.5 - 1.5 mm2
Sections raccordablesBornes à visConducteur à âme massive
0.5 - 2.5 mm2
Sections raccordablesBornes à ressortConducteur souple
0.34 - 1.0 mm2
Sections raccordablesBornes à ressortConducteur à âme massive
0.14 - 1.0 mm2
Alimentation
Durée de la coupure
10 ms
Délai de répétition
1 s
Tension d’entrée
24 V DC
Plage admissible
20.4 - 28.8 V DC
Puissance d'entrée
Max. 26 W
Ondulation résiduelle
≦ 5 %
Puissance dissipée maximale (sans E/S locales) [Pv]
6 W
Remarque sur la puissance dissipée
sans E/S locales
Protection contre les surtensions
Oui
Protection contre l'inversion de polarité
oui
Filtre réseau (externe)
oui
Courant d’enclenchement
aucune limitation (limité uniquement par le bloc d'alimentation amont 24 V DC) x In
Tension de sortie pour modules de signauxValeur assignée
5 V DC
Tension de sortie pour modules de signauxCourant de sortie
3.2 A
Tension de sortie pour modules de signauxTenue aux courts-circuits
oui
Tension de sortie pour modules de signauxSéparation galvanique de la tension d'alimentation
non
UC
Processeur
Infineon C164
Mémoire
Code et données programme
128/128 Koctets
Mémoires internes/Données rémanentes
8/8 Koctets
Temps de cycle moyen pour 1 k instructions (bit, octet)
< 0.5 ms
Interfaces
Interface série (RS232) sans lignes de handshakeVitesse de transmission
Max. 57.6 Kbits/s
Interface série (RS232) sans lignes de handshakeRaccordement
RJ45
Interface série (RS232) sans lignes de handshakeséparation galvanique
Non
CANopen®vitesse de transmission maximale
500000 bits/s
CANopen®Séparation galvanique
Oui
CANopen®Profil des appareils
selon DS 301 V4
CANopen®Type de PDO
asyn., cyc., acyc.
CANopen®Raccordement
Interface optiqueFibre optique synthétique de 660 mm de long, connecteur (ex.: HFBR-4516 Agilent Technologies)
CANopen®Résistances de terminaison de bus
externe
CANopen®Participants
max. 126 Nombre
Chien de garde
Oui
RTC (Real Time Clock)
Oui
Tension d'alimentation des entrées/sorties locales (24 VQ/0 VQ)
Tension d’entrée
24 V DC
Plage de tension
19.2 - 30, respecter la polarité V DC
Séparation galvaniqueTension d'alimentation par rapport à la tension de l'UC
Oui
Protection contre les surtensions
Oui
Protection contre l'inversion de polarité
Oui
Entrées tout-ou-rien
Courant d'entrée par voie (tension nominale)
3.5 en moyenne mA
Puissance dissipée par voie
85 mW en moyenne
Niveau selon IEC/EN 61131-2limite type 1
bas < 5 V DC, haut > 15 V DC
Retard à l’entrée0 → 1
0.1 en moyenne ms
Retard à l’entrée1 → 0
0.1 en moyenne ms
Entrées
8 (dont 4 entrées d'interruption) Nombre
Voies avec potentiel de référence identique
8 Nombre
Visualisation d'état
DEL
Sorties tout-ou-rien
Voies
6 Nombre
Puissance dissipée par voie
0.08 W
QX0.0 à QX0.3
0.5 A
Retard à la sortie0 → 1
0.1 ms en moyenne
Retard à la sortie1 → 0
0.1 ms en moyenne
Voies avec potentiel de référence identique
6 Nombre
Visualisation d'état
DEL
Pouvoir de coupure
IEC/EN 60947-5-1, catégorie d'emploi DC-13
Facteur de marche
100 % FM
Facteur de simultanéité
1 g

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
6 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
0 °C
Température d’emploi max.
+55 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Les exigences de la norme produit sont respectées.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 7.0

Commande industrielle API (EG000024) / Unité de base (EC000236)
Electricité, Electronique, Automatisation et Commande / Commande / Automate programmable industriel (API) / Automate programmable industriel (API) - unité de base ([email protected] [AKE530014])
tension d'alimentation CA 50 Hz
0 - 0 V
tension d'alimentation CA 60 Hz
0 - 0 V
tension d'alimentation CC
20.4 - 28.8 V
type de tension d’alimentation
DC
nombre de sorties de relais
0
nombre max. de minuteries
1000
modèle
modulaire
temps de traitement (1 K, service binaire)
0.5 ms
nombre d'interfaces matérielles Industrial Ethernet
0
nombre d'interfaces matérielles PROFINET
0
nombre d'interfaces matérielles en série RS-232
1
nombre d'interfaces matérielles en série RS-422
0
nombre d'interfaces matérielles en série RS-485
0
nombre d'interfaces matérielles USB
0
nombre d'interfaces matérielles parallèles
0
nombre d'interfaces matérielles Wireless
0
nombre d'autres interfaces matérielles
1
nombre de sorties analogiques
0
nombre d’entrées analogiques
0
nombre d’entrées numériques
8
nombre de sorties numériques
6
avec interface optique
oui
protocole pris en charge pour TCP/IP
non
protocole pris en charge pour PROFIBUS
oui
protocole pris en charge pour CAN
oui
protocole pris en charge pour INTERBUS
non
protocole pris en charge pour ASI
non
protocole pris en charge pour KNX
non
protocole pris en charge pour MODBUS
oui
protocole pris en charge pour Data-Highway
non
protocole pris en charge pour DeviceNet
non
protocole pris en charge pour SUCONET
oui
protocole pris en charge pour LON
non
protocole pris en charge pour PROFINET IO
non
protocole pris en charge pour PROFINET CBA
non
protocole pris en charge pour SERCOS
non
protocole pris en charge pour Foundation Fieldbus
non
protocole pris en charge pour EtherNet/IP
non
protocole pris en charge pour AS-Interface Safety at Work
non
protocole pris en charge pour DeviceNet Safety
non
protocole pris en charge pour INTERBUS-Safety
non
protocole pris en charge pour PROFIsafe
non
protocole pris en charge pour SafetyBUS p
non
protocole pris en charge pour autres systèmes de bus
oui
standard radio Bluetooth
non
standard radio WLAN 802.11
non
standard radio GPRS
non
standard radio GSM
non
standard radio UMTS
non
maître IO-Link
non
composants système
oui
capacité de redondance
non
avec affichage
non
type de mémoire
RAM
taille de mémoire
128 Ko
extension de mémoire de programme possible
oui
montage possible sur barres profilées
oui
montage mural/direct possible
oui
encastrement frontal possible
non
montage sur rack possible
oui
adapté aux fonctions de sécurité
non
catégorie selon EN 954-1
SIL conformément à IEC 61508
sans
niveau de performance selon EN ISO 13849-1
sans
matériel associé (Ex ia)
non
matériel associé (Ex ib)
non
catégorie de protection contre les explosions pour le gaz
sans
catégorie de protection contre les explosions pour la poussière
sans
largeur
60 mm
hauteur
100 mm
profondeur
100 mm

Homologations

Product Standards
IEC: see Technical Data; UL508; CSA-C22.2 No. 0-M; CSA-C22.2 No. 142-M; CE marking
UL File No.
E135462
UL Category Control No.
NRAQ
CSA File No.
012528
CSA Class No.
2252-01
North America Certification
UL listed, CSA certified
Specially designed for North America
No
Current Limiting Circuit-Breaker
No
Degree of Protection
IEC: IP20, UL/CSA Type: -

Encombrements

272X121

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
XC-CPU101-FC128K-8DI-6DO XC-CPU101-FC128K 289169 FR_289169.pdf 211 Kbytes XC-CPU101-FC128K-8DI-6DO XC-CPU101-FC128K 289169 FR_289169.pdf

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
