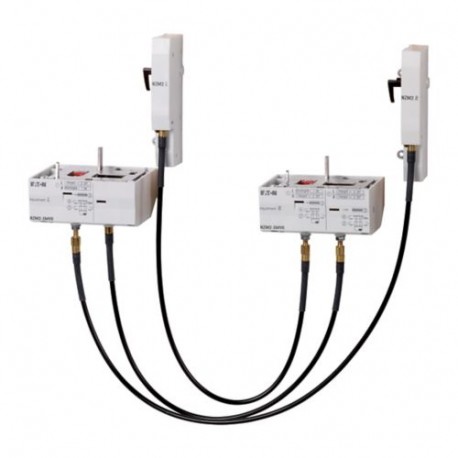

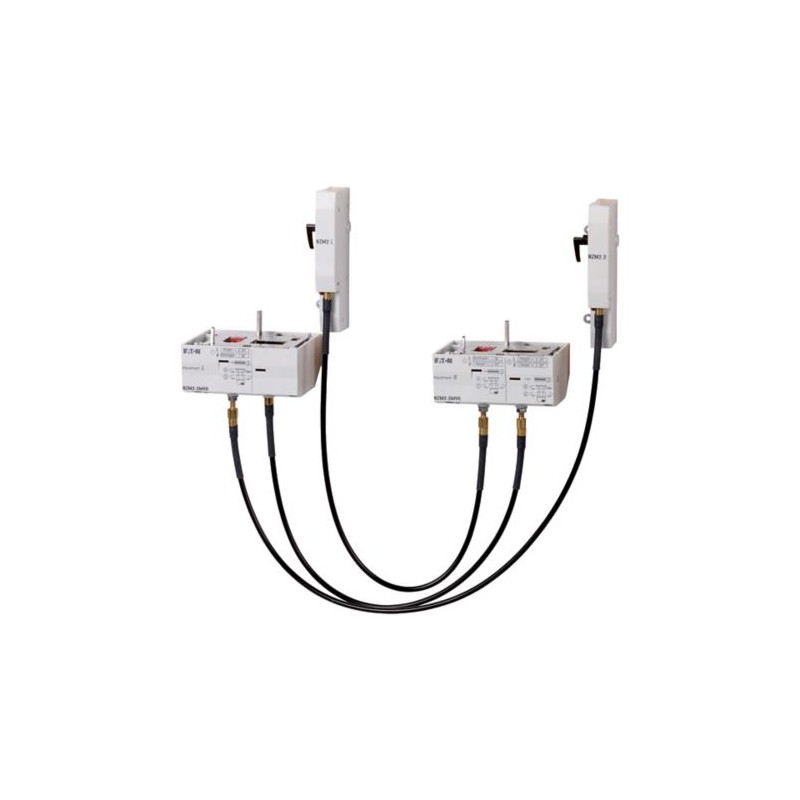

NZM2-XMVRL 104548 Y7-104548 EATON ELECTRIC Verrouillage, mécanique, pour télécommande Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NZM2-XMVRL 104548 Y7-104548 EATON ELECTRIC Verrouillage, mécanique, pour télécommande

NZM2-XMVRL

104548

Y7-104548

EATON-MOELLER

Verrouillage, mécanique, pour télécommande

NZM2-XMVRL

Eaton Moeller series NZM - Molded Case Circuit Breaker. Interlock, mechanical, for remote operator, 2

Accessoires optionnels pour la série de disjoncteurs NZM offre une gamme complète d’options d’application pour une utilisation dans le monde entier. Le montage est toujours flexible et facile grâce aux groupes de fonctions modulaires. Remarques : pour 2 interrupteurs du même type ou de type différent à fonctionnement opposé. Câble Bowden extra long pour le montage l’un au-dessus de l’autre ou dans des boîtiers adjacents. Le type contient des pièces pour 2 interrupteurs. Opérateur à distance supplémentaire requis. Ne peut pas être combiné avec des poignées rotatives, des poignées rotatives d’accouplement de porte et des contacts auxiliaires précoces ainsi qu’avec l’opérateur à distance à commutation directe NZM2-XRD . Peut être utilisé pour : NZM2(-4), N(N/O)2(-4), +NZM2(-4), N(N/O)2(-4)

Plus de détails


Appareillage industriel basse tension > Verrouillage mécanique d'interrupteur

Commutateurs automatiques à boîtier moulé NZM

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $505.32
Prix unitaire: $505.32
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller series NZM mounting accessory
Catalog Number
104548
Model Code
NZM2-XMVRL
EAN
4015081043668
Product Length/Depth
260 mm
Product Height
100 mm
Product Width
220 mm
Product Weight
0.9 kg
Compliances
IEC
RoHS conform

Spécifications du produit

Type
Special features
  • For 2 switches of the same or next frame size with each other
  • Extra long bowden cables for mounting under one another or in adjacent control panel sections
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Frame
NZM2
Used with
Mechanical interlock
NZM2(-4)
N(S)2(-4)
Accessory
N2
N2-4
NS2
NZM2
NZM2-4
NZM2-4-NA
NZM2-NA
Accessory/spare part type
Remote operator
Number of contacts (normally closed contacts)
0
Number of contacts (normally open contacts)
0

ETIM for 104548 Appareillage industriel basse tension (EC001044)
Caractéristique Valeur
Contacts auxiliaires à ajouter (EF001450) Non
