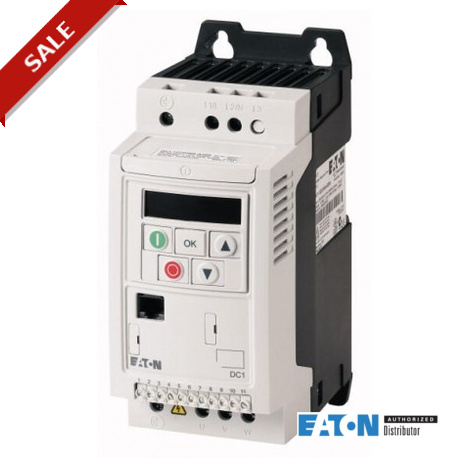

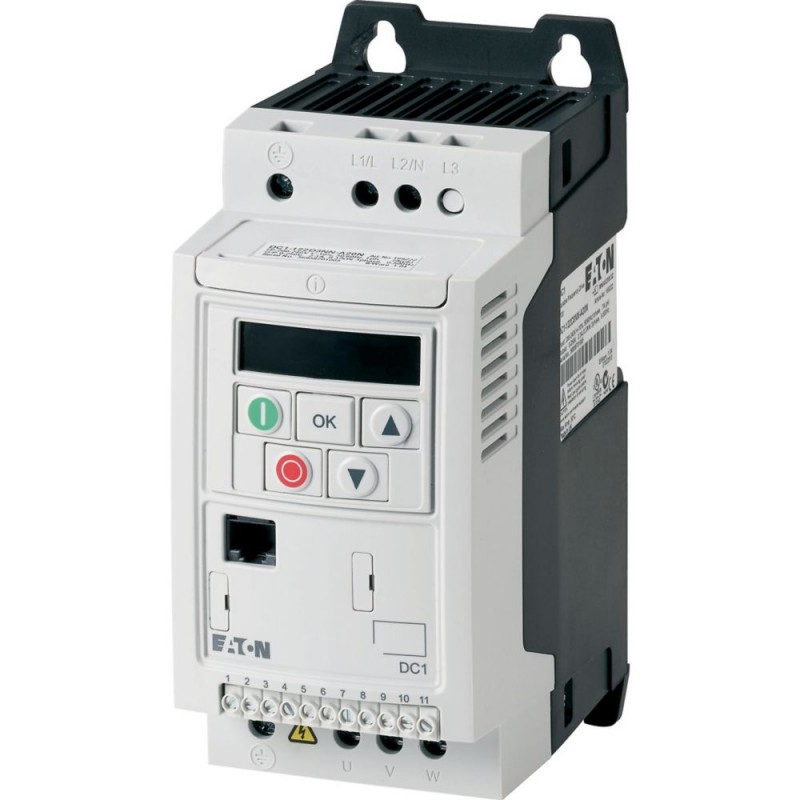

Conformité aux normes
Exigences générales : IEC/EN 61800-2
Exigences CEM : IEC/EN 61800-3
Exigences de sécurité : IEC/EN 61800-5-1
Certifications
CE, UL, cUL, RCM, UkrSEPRO, EAC
Qualité de fabrication
RoHS, ISO 9001
Résistance climatique [ρw]
< 95 %, humidité relative moyenne (RH), sans condensation, non corrosive %
Température ambianteService (150 % surcharge). [ϑ]
-10 - +50 °C
Température ambianteStockage [ϑ]
-40 - +60 °C
Position de montage
Verticale
Altitude d’installation
0 - 1000 m au-dessus du niveau de la mer
au-dessus de 1000 m avec 1 % déclassement par 100 m
max. 4000 m m
Degré de protection
IP20/NEMA 0
Protection contre les contacts directs
BGV A3 (VBG4, protection contre les contacts avec les doigts et le dos de la main)
AlimentationTension assignée d'emploi [Ue]
230 V AC, monophasé
240 V AC, monophasé
AlimentationTension réseau (50/60Hz) [ULN]
200 (-10%) - 240 (+10%) V
AlimentationCourant d'entrée (surcharge de 150 %) [ILN]
12.9 A
AlimentationAlimentation
Réseaux de courant alternatif avec point milieu relié à la terre
AlimentationFréquence du réseau [fLN]
50/60 Hz
AlimentationPlage de fréquence [fLN]
48 - 62 Hz
AlimentationFréquence de mise sous tension
toutes les 30 secondes au maximum
Partie puissanceFonction
Convertisseurs de fréquence avec circuit intermédiaire à tension continue et onduleur IGBT
Partie puissanceCourant de surcharge (surcharge de 150 %) [IL]
10.5 A
Partie puissanceCourant de pointe au démarrage max. (High Overload) [IH]
175 %
Partie puissanceRemarque concernant le courant de pointe au démarrage max.
pendant 2 secondes, toutes les 20 secondes
Partie puissanceTension de sortie sous Ue[U2]
230 V AC, monophasé
240 V AC, monophasé
Partie puissanceFréquence de sortie [f2]
0 - 50/60 (max. 120) Hz
Partie puissanceFréquence de commutation [fPWM]
16
réglable 4 - 32 (audible) kHz
Partie puissanceFonctionnement
Commande U/f
Régulation de vitesse avec compensation du glissement
Partie puissanceRésolution de la fréquence (valeur de consigne) [Δf]
0.1 Hz
Partie puissanceCourant assigné d'emploipour une surcharge de 150 % [Ie]
7 A
Partie puissanceRemarque
Courant assigné d'emploi à une fréquence de commutation de 16 kHz et une température ambiante +50 °C
Partie puissancePuissance dissipéePuissance dissipée sous courant assigné d'emploi Ie= 150 % [PV]
37.5 W
Partie puissanceRendement [η]
95 %
Partie puissanceCourant de fuite maximal à la terre (PE), sans moteur [IPE]
< 1 mA
Partie puissanceEquipement
Afficheur lumineux 7 segments
Partie puissanceTaille
FS1
Départ moteurRemarque
pour moteur à courant alternatif de 50 ou 60 Hz avec ventilateur interne ou externe sans condensateur de démarrage supplémentaire
Départ moteurRemarque
Cycle de surcharge pour 60 s toutes les 600 s
Départ moteurRemarque
sous 230 V, 50 Hz
Départ moteur150 % Surcharge [P]
0.75 kW
Départ moteurRemarque
sous 220 - 240 V, 60 Hz
Départ moteur150 % Surcharge [P]
1 HP
Départ moteurLongueur maximale admissible de câble [I]
blindé: 50
blindé, avec inductance moteur: 100
non blindé: 75
non blindé, avec inductance moteur: 150 m
Départ moteurPuissance apparentePuissance apparente en service nominal 230 V [S]
1.61 kVA
Départ moteurPuissance apparentePuissance apparente en service nominal 240 V [S]
1.68 kVA
Départ moteurFonction de freinageCouple de freinage Freinage à courant continu
max. 100% du courant assigné d'emploi Ie, réglable
Tension de consigne [Us]
10 V DC (max. 10 mA) V
Entrées analogiques
2, paramétrable, 0 - 10 V DC, 0/4 - 20 mA
Sorties analogiques
1, paramétrable, 0 - 10 V
Entrées tout-ou-rien
4, paramétrable, max. 30 V DC
Sorties tout-ou-rien
1, paramétrable, 24 V DC
Sorties à relais
1, paramétrable, contact à fermeture, 6 A (250 V, AC-1) / 5 A (30 V, DC-1)
Interface/bus de terrain (intégrés)
OP-Bus (RS485)/Modbus RTU, CANopen®
Organes de commande et de protection adaptés
Raccordement au réseauOrgane de protection (fusible ou disjoncteur modulaire)IEC (Type B, gG), 150 %
FAZ-B16/1N
Raccordement au réseauOrgane de protection (fusible ou disjoncteur modulaire)UL (Class CC or J)
15 A
Raccordement au réseauContacteur réseau150 % de surcharge (CT/IH, à 50 °C)
DILEM-… + P1DILEM
Raccordement au réseauinductances réseau150 % de surcharge (CT/IH, à 50 °C)
DX-LN1-018
Raccordement au réseauFiltre d'antiparasitage (externe, 150 %)
DX-EMC12-014-FS1
