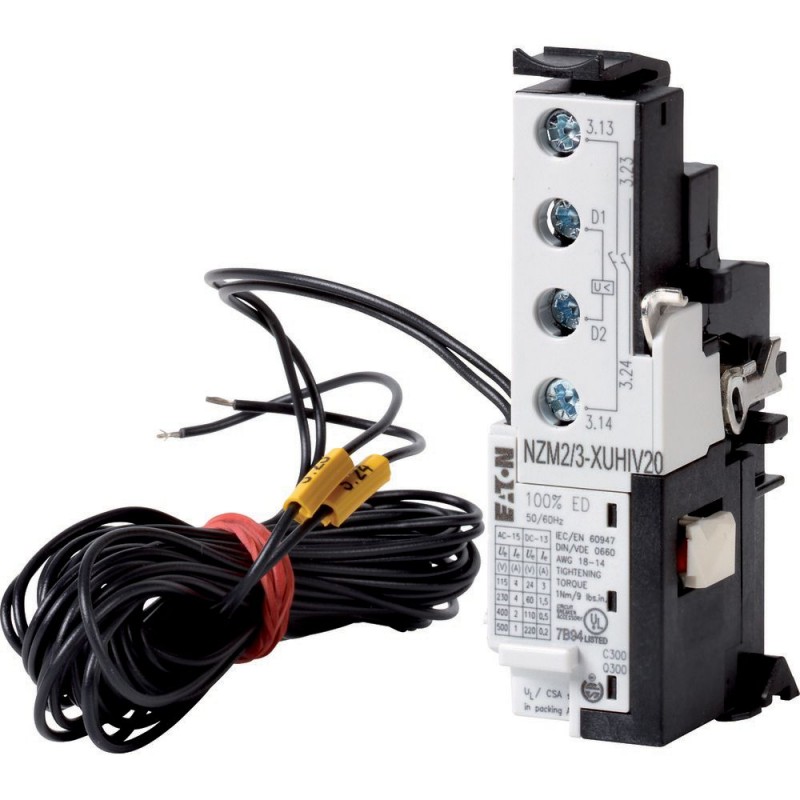

NZM2/3-XUHIV2048AC 259643 Y7-259643 EATON ELECTRIC Déclencheur à manque de tension, 48VAC, +2FA Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NZM2/3-XUHIV2048AC 259643 Y7-259643 EATON ELECTRIC Déclencheur à manque de tension, 48VAC, +2FA

NZM2/3-XUHIV2048AC

259643

Y7-259643

EATON-MOELLER

Déclencheur à manque de tension, 48VAC, +2FA

NZM2/3-XUHIV2048AC

Eaton Moeller series NZM - Molded Case Circuit Breaker. Under Undervoltage release, 48VAC, +2N/O early

Accessoires optionnels pour la série de disjoncteurs NZM offre une gamme complète d’options d’application pour une utilisation dans le monde entier. Le montage est toujours flexible et facile grâce aux groupes de fonctions modulaires. Remarques : pour les circuits d’enclenchement et de délestage, ainsi que pour le déclenchement précoce de la sous-tension dans les applications d’interrupteur principal. À utiliser avec des dispositifs d’arrêt d’urgence en conjonction avec le bouton d’arrêt d’urgence. Lorsque le déclencheur du shunt est activé, tout contact accidentel avec les contacts principaux de l’interrupteur lors des tentatives d’allumage est évité en toute sécurité. Premiers contacts auxiliaires lors de la mise en marche et de l’arrêt (fonctionnement manuel) : environ 20 ms. Ne peut pas être utilisé en conjonction avec NZM...-XR.. téléopérateur. Les déclencheurs de sous-tension ne peuvent pas être installés simultanément avec NZM. -XHIV.. contact auxiliaire précoce ou NZM.. -XA.. relâchement shunt. Peut être utilisé pour : NZM2(-4), N(N/O)2(-4), NZM3(-4), N(N/O)3(-4)

Plus de détails


Appareillage industriel basse tension > Bobine à manque de tension

Commutateurs automatiques à boîtier moulé NZM

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $201.76
Prix unitaire: $201.76
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller series NZM release
Catalog Number
259643
Model Code
NZM2/3-XUHIV2048AC
EAN
4015082596439
Product Length/Depth
42 mm
Product Height
90 mm
Product Width
30 mm
Product Weight
0.074 kg
Compliances
IEC
UL/CSA
RoHS conform
Certifications
CSA (Class No. 1437-01)
CSA (File No. 22086)
UL (Category Control Number DIHS)
CE marking
IEC60947
UL listed
CSA certified
UL (File No. E140305)
UL489
CSA-C22.2 No. 5-09

Spécifications du produit

Used with
NZM2(-4), N(S)2(-4)
NZM3(-4), N(S)3(-4)
Type
AccessoryUndervoltage releaseUndervoltage release with early-make auxiliary contact
Special features
Undervoltage release with 2 early-make auxiliary contacts, e.g., for early-make connection of undervoltage release in main switch applications, as well as for interlock and load shedding circuits.For use with emergency-stop devices in connection with an emergency-stop button.If the shunt trip is live, contact with the circuit breaker’s primary contacts is prevented when switched on.Early make of auxiliary contacts on switching on and off (manual operation): approx. 20 msCannot be used in conjunction with NZM...-XR... remote operator.Undervoltage releases cannot be installed simultaneously with NZM...-XHIV... early-make auxiliary contact or NZM...-XA... shunt release.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Electric connection type
Screw connection
Fitted with:
Two separate early-make auxiliary contacts
Frame
NZM2/3
Minimum command time - max
15 ms
Minimum command time - min
10 ms
Number of contacts (normally open contacts)
2
Reaction time
19 ms
Pick-up power consumption at AC (undervoltage release)
1.5 VA
Pick-up power consumption at DC (undervoltage release)
0.8 W
Voltage tolerance - max
1.1
Voltage tolerance - min
.85
Rated control supply voltage
48 V 50/60 Hz
Rated control supply voltage (Us) at AC, 50 Hz - max
48 V
Rated control supply voltage (Us) at AC, 50 Hz - min
48 V
Rated control supply voltage (Us) at AC, 60 Hz - max
48 V
Rated control supply voltage (Us) at AC, 60 Hz - min
48 V
Suitable for
Off-load switch
Connection type
Contacts 3.23 and 3.24 with separate 3 m connection cables
Voltage type
AC
Drop-out voltage of undervoltage release AC/DC - max
0.7 x Us
Drop-out voltage of undervoltage release AC/DC - min
0.35 x Us
Terminal capacity (solid/flexible conductor)
0.75 mm² - 2.5 mm² (2x) for undervoltage releases, off-delayed with ferrule
0.75 mm² - 2.5 mm² (1x) for undervoltage releases, off-delayed with ferrule
0.75 mm² - 2.5 mm² (1x) at shunt release with ferrule
18 - 14 AWG (2x) for undervoltage releases, off-delayed
0.75 mm² - 2.5 mm² (2x) at shunt release with ferrule
18 - 14 AWG (1x) at shunt release
18 - 14 AWG (1x) for undervoltage releases, off-delayed
18 - 14 AWG (2x) at shunt release
Power consumption
0.8 W (sealing DC)
1.5 VA (sealing AC)
Rated control supply voltage (Us) at DC - max
0 V
Rated control supply voltage (Us) at DC - min
0 V
Number of contacts (normally closed contacts)
0
Number of contacts (change-over contacts)
0
Undelayed short-circuit release - min
0 A
Undelayed short-circuit release - max
0 A
Rated control voltage (relay contacts)
48 V AC

ETIM for 259643 Appareillage industriel basse tension (EC001022)
Caractéristique Valeur
Tension d'alimentation de courant nominal à CA 50 Hz (EF003978) 48 V
Tension d'alimentation de courant nominal à CA 60 Hz (EF003979) 48 V
Tension d'alimentation de courant nominal CC (EF003980) 0 V
Type de tension d'actionnement (EF008242) CA
Finition du raccordement électrique (EF003961) Borne à vis
Nombre de contacts en tant que contacts à fermeture (EF008256) 2
Nombre de contacts en tant que contacts à ouverture (EF008255) 0
Nombre de contacts en tant qu'inverseurs (EF008257) 0
Retardé (EF001541) Non
Adapté à un disjoncteur (EF005863) Non
Adapté à un commutateur (EF001543) Oui
Adapté à un commutateur de protection de moteur (EF005826) Non
Adapté à un relais de surcharge (EF001545) Non
