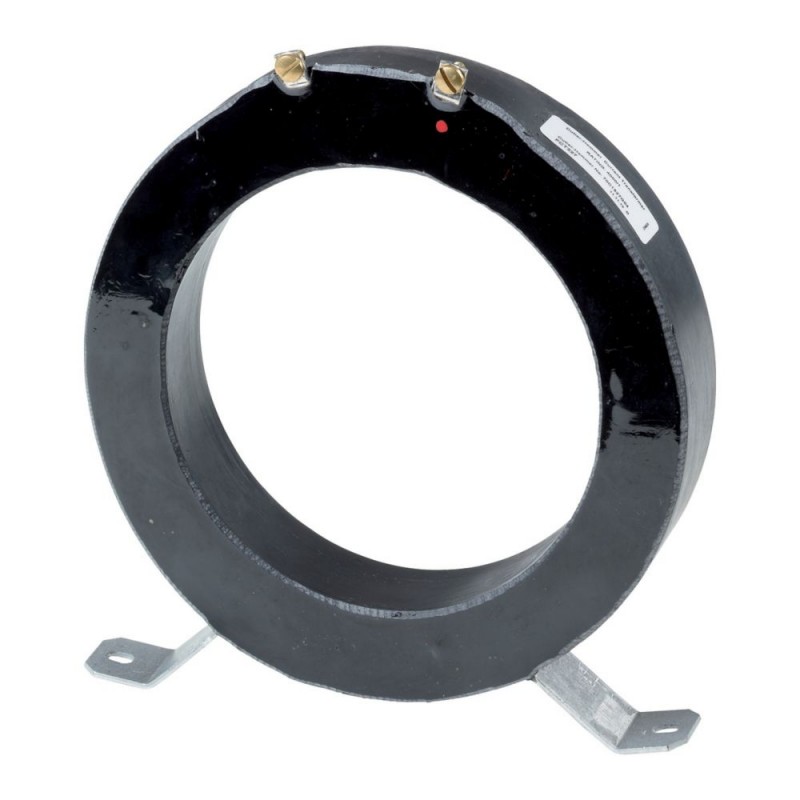

IZMX-CT-NGS 156661 EATON ELECTRIC Transformateur de sommation Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

IZMX-CT-NGS 156661 EATON ELECTRIC Transformateur de sommation

IZMX-CT-NGS

156661

EATON-MOELLER

Transformateur de sommation

Transformateur d’équilibrage à noyau pour le point d’étoile mis à la terre

Plus de détails


Appareillage industriel basse tension > Transformateur

Disjoncteurs automatiques à châssis ouvert

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Gamme de livraison
Gamme
 Equipements complémentaires
Equipements complémentaires
 Transformateur de sommation de courant
Il est possible d'utiliser le transformateur de sommation de courant pour la fonction de protection contre les défauts à la terre ou d'alarme de défaut à la terre a) pour mesurer la sommation de courant avec IZMX16 ou bien b) pour mesurer directement le courant de défaut à la terre au point neutre relié à la terre.
Câblage du transformateur sur les bornes du disjoncteur sous a) et b) sur 17, 18 et 19, 20neponter.
Utilisation avec
 IZMX-DTV-G
+IZMX-DTV-G
+IZMX-DTV-GZ
+IZMX-DTU-A
IZMX-DTU-A
+IZMX-DTU-AZ
+IZMX-DTU-G
IZMX-DTU-G
+IZMX-DTU-AM
IZMX-DTU-AM
+IZMX-DTU-AMZ
IZMX-DTU-GMZ
IZMX-DTU-GM
+IZMX-DTU-GM
+IZMX-DTU-GZ
IZMX-DTP-G
IZMX-DTP-G
+IZMX-DTP-GZ
+IZMX-DTP-GM
+IZMX-DTP-GMZ
IZMX-DTP-GM
Vérification de la conception selon IEC/EN 61439(afficher caractéristiques)(masquer caractéristiques)
Caractéristiques techniques pour la vérification de la conception
Température d’emploi min.
 °C -25
Température d’emploi max.
 °C 70
Caractéristiques techniques ETIM 6.0
modèle
 transformateur de courant à primaire bobiné
courant assigné primaire In
 A 4000
courant assigné secondaire
 A 0
puissance apparente nominale secondaire
 VA 0
classe de précision
 1
facteur de limite de surintensité
 -
certifié
 non
avec protection contre les contacts accidentels
 non
hauteur d'ouverture
 mm 0
largeur d'ouverture
 mm 0
diamètre d'ouverture
 mm 0
fixation par encliquetage
 non
avec rail en cuivre
 non
raccordement secondaire
 borne à vis
nombre d'entrées primaires
 1

ETIM for 156661 Appareillage industriel basse tension (EC002048)
Caractéristique Valeur
Étalonné (EF008836) Non
Avec protection contre les contacts accidentels (EF008186) Non
Fixation par encliquetage (EF007462) Non
Avec rail en cuivre (EF007380) Non

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
IZMX-CT-NGS 156661 156661_FR.pdf 157 Kbytes IZMX-CT-NGS 156661 156661_FR.pdf
