> EATON - MOELLER>Transformateurs >UTI0,63-115 206927 Y7-206927 ELECTRIC Transformateur de commande, 1p, 630VA, prim.208-600V/ seco.2x115V
ANUNCIAR
Produit précédent Produit suivant

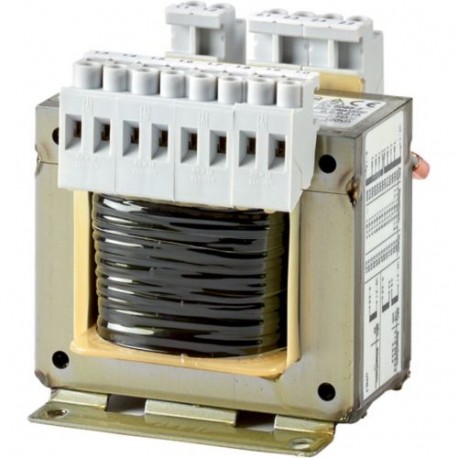

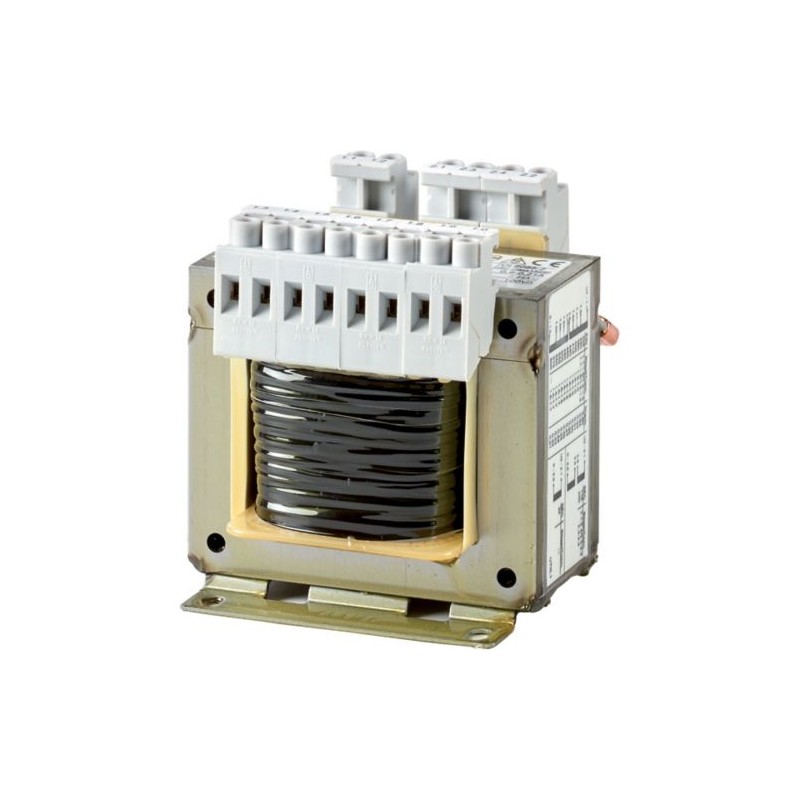

UTI0,63-115 206927 Y7-206927 EATON ELECTRIC Transformateur de commande, 1p, 630VA, prim.208-600V/ seco.2x115V Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

UTI0,63-115 206927 Y7-206927 EATON ELECTRIC Transformateur de commande, 1p, 630VA, prim.208-600V/ seco.2x115V

UTI0,63-115

206927

Y7-206927

EATON-MOELLER

Transformateur de commande, 1p, 630VA, prim.208-600V/ seco.2x115V

UTI0,63-115

Eaton Moeller® series UTI Control transformer, 0.63 kVA, Rated input voltage 208 – 600 V, Rated output voltage 2 x 115 V

Transformateur de commande, Gamme de produits : Transformateurs multi-enroulements UTI monophasés, Tension d’entrée nominale : 208 – 600 V, Tension de sortie nominale : 2 x 115 V, Puissance nominale : 0,63 kVA, Degré de protection : IP00, Normes Construit et testé pour : Transformateurs de commande, d’isolement et de sécurité (universels) selon VDE 0550, IEC/EN 61558-2-2/2-4/2-6, VDE 0570 Partie 2-2/2-6 (transformateur de sécurité), VDE 0570 Partie 2-4 (transformateur d’isolement), Convient pour une utilisation selon : IEC/EN 60204-1, ÖVE-EN 13, VDE 0113, VDE 0100 Part 410

Plus de détails


Appareillage industriel basse tension > Transformateur de commande monophasé

Transformateurs

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $381.10
Prix unitaire: $381.10
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller® series UTI Control transformer
Catalog Number
206927
Model Code
UTI0,63-115
EAN
4015082069278
Product Length/Depth
107 mm
Product Height
150 mm
Product Width
151 mm
Product Weight
7.7 kg
Compliances
CE Marked
Certifications
VDE
CE
IEC/EN 61558-2-2/2-4/2-6
UL 5085-2
UL Category Control No.: XPTQ2, XPTQ8
UL Recognized
VDE 0113, VDE 0100 Part 410
CSA-C22.2 No. 66.1-06
UL 506
UL report applies to both US and Canada
Certified by UL for use in Canada
VDE 0550
VDE 0570 Part 2-2/2-6 (safety transformer)
UL File No.: E167225
CSA-C22.2 No. 66.2-06
IEC/EN 60204-1, ÖVE-EN 13
IEC/EN 61558-2-2
UL5085-1
CSA-C22.2 No. 66
VDE 0570 Part 2-4 (isolating transformer)
Catalog Notes
Electrical characteristics: all details for no-load loss, short-circuit loss (copper losses), short-circuit voltage and efficiency values relate to a temperature of 20 °C

Features & Functions

Features
Fully Vacuum-impregnated
Reinforced insulation
Separate windings

General

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
40 °C
Connection type
Terminations
Duty factor
100 %
Insulation class
B
Primary tapping
± 20 %
Product category
Single-phase UTI multi-winding transformers
Suitable for
Branch circuits, (UL/CSA)

Electrical rating

Efficiency
91.7 %
No-load losses
25 W
Rated frequency - min
50 Hz
Rated frequency - max
60 Hz
Rated power
0.63 VA
Relative short-circuit voltage
3.8 %
Short-circuit losses
32 W
Voltage rating - max
600 V

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
57 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 206927 Appareillage industriel basse tension (EC002486)
Caractéristique Valeur
Construit comme un transformateur de sécurité (EF007235) Oui
Construit comme un transformateur d'isolement (EF007238) Oui
Construit comme un auto-transformateur (EF007005) Non
Tension primaire 1 (EF006125) 208 V
Tension primaire 2 (EF006126) 0 V
Tension primaire 3 (EF006127) 0 V
Tension primaire 4 (EF007410) 0 V
Tension primaire 5 (EF007411) 0 V
Tension primaire 6 (EF007412) 0 V
Tension primaire 7 (EF007413) 0 V
Tension primaire 8 (EF007414) 0 V
Tension primaire 9 (EF007415) 0 V
Tension primaire 10 (EF007409) 0 V
Tension secondaire 1 (EF007472) 115 V
Tension secondaire 2 (EF007474) 115 V
Tension secondaire 3 (EF007475) 0 V
Tension secondaire 4 (EF007476) 0 V
Tension secondaire 5 (EF007477) 0 V
Tension secondaire 6 (EF007478) 0 V
Tension secondaire 7 (EF007479) 0 V
Tension secondaire 8 (EF007480) 0 V
Tension secondaire 9 (EF007481) 0 V
Tension secondaire 10 (EF007473) 0 V
Puissance apparente nominale (EF008864) 630 VA
Puissance absorbée en mode veille (EF012331) 65 W
Classe de matériau isolant selon IEC 85 (EF007299) B
Protégé contre les courts-circuits (EF007332) Non
Tension de court-circuit relative uk (EF007452) 3.8 %
Largeur (EF000008) 151 mm
Hauteur (EF000040) 150 mm
Profondeur (EF000049) 107 mm
Classe de protection (IP) (EF005474) IP00
Noyau annulaire (EF006170) Non
Adapté à un montage sur platine (EF006157) Non
Adapté à un montage sur rail (EF001126) Non
Matériau conducteur (EF001622) Cuivre

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON CONTROL TRANSFORMES EN.pdf 4 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
UTI0,63-115 Y7-206927 206927 FR_206927.pdf 116 Kbytes UTI0,63-115 Y7-206927 206927 FR_206927.pdf
