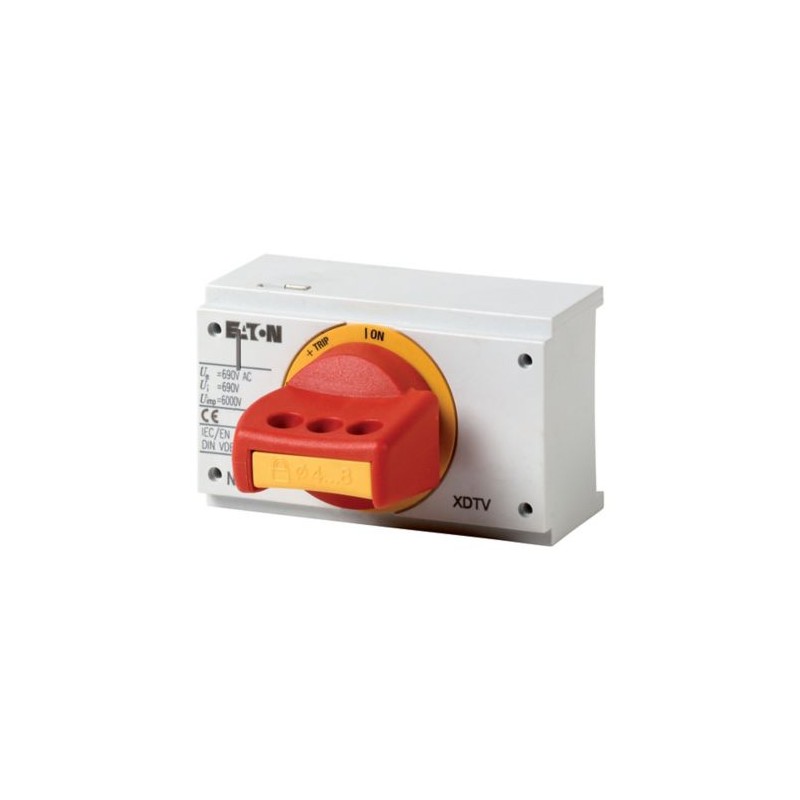

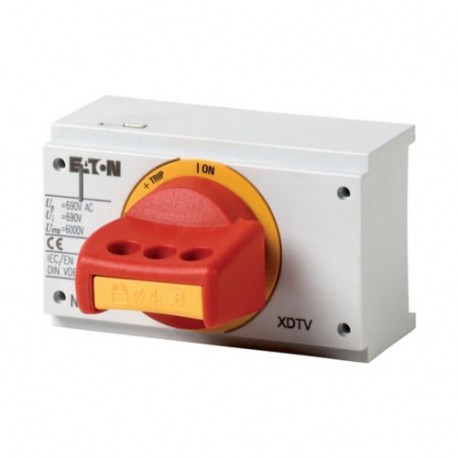

NZM1-XDTVR-NA 271455 Y7-271455 EATON ELECTRIC Poignée rotative pour mécanisme inverseur, rouge, verrouillabl.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NZM1-XDTVR-NA 271455 Y7-271455 EATON ELECTRIC Poignée rotative pour mécanisme inverseur, rouge, verrouillabl..

NZM1-XDTVR-NA

271455

Y7-271455

EATON-MOELLER

Poignée rotative pour mécanisme inverseur, rouge, verrouillable sur la poignée, version NA

NZM1-XDTVR-NA

Eaton Moeller series NZM - Molded Case Circuit Breaker. Rotary handle, red, lockable on the handle, NA type, 1

Accessoires optionnels pour la série de disjoncteurs NZM offre une gamme complète d’options d’application pour une utilisation dans le monde entier. Le montage est toujours flexible et facile grâce aux groupes de fonctions modulaires. Remarques : complet avec entraînement rotatif et contour isolant. Ne peut pas être combiné avec un verrouillage mécanique. Rouge-jaune pour l’arrêt d’urgence. Verrouillable sur la position 0 sur la poignée à l’aide de jusqu’à 3 cadenas. Également disponible avec verrouillage de porte, par exemple pour la distribution de services MCC. Verrouillage de la porte en position ON. Peut être battu de l’extérieur à l’aide d’une goupille de 1 mm. Non vaincu dans les positions verrouillées OFF et ON . La porte peut être ouverte en mode OFF. La porte ne s’ouvre qu’avec une rotation active au-delà de la position 0. Ne peut être allumé que lorsque la porte est fermée Peut être utilisé pour : NZM1, N(S)1

Plus de détails


Appareillage industriel basse tension > Poignée pour disjoncteur

Commutateurs automatiques à boîtier moulé NZM

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $106.80
Prix unitaire: $106.80
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller series NZM operating element NA
Catalog Number
271455
Model Code
NZM1-XDTVR-NA
EAN
4015082714550
Product Length/Depth
80 mm
Product Height
54 mm
Product Width
90 mm
Product Weight
0.148 kg
Compliances
IEC
UL/CSA
RoHS conform
Certifications
CSA (File No. 22086)
UL489
CSA certified
CSA-C22.2 No. 5-09
UL listed
UL (File No. E140305)
CSA (Class No. 1437-01)
UL (Category Control Number DIHS)
CE marking
IEC60947

Spécifications du produit

Type
AccessoryRotary handle on switch with door interlock
Special features
Complete with rotary drive and insulating surroundCannot be combined with mechanical interlockMakes it possible to operate the switch with a rotational movement and provides locking facilities
Features
Red-yellow for emergency switching off
Lockable
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Color
Red
Fitted with:
Padlock
Extension shaft
Frame
NZM1
Used with
NZM1, N(S)1
Suitable for
Switch disconnector
Power circuit breaker
Emergency stop
Cover/door type
Door opens only with active rotation beyond the 0 position
Door interlock not defeated in the locked OFF and ON positions
Door interlock cannot be combined with mechanical locking
Door interlock in ON position
Door interlock can be defeated from the outside using a 1 mm pin
Door interlock can only be switched ON when the door is closed
Locking facility
Lockable on the 0 position on the handle using up to 3 padlocks
Also available with door interlock e.g. for MCC service distribution
Degree of protection / NEMA enclosure type
IP40
4X. 12

ETIM for 271455 Appareillage industriel basse tension (EC000229)
Caractéristique Valeur
Avec blocage du redémarrage (EF004054) Non
Avec clé de verrouillage (EF026057) Non
Verrouillage à cadenas (EF001163) Oui
Couleur (EF000007) Rouge
Adapté à un arrêt d'urgence (EF001433) Oui
Avec axe (EF001434) Oui
Adapté à un disjoncteur (EF005863) Oui
Adapté à un disjoncteur de puissance interrupteur de charge compact (EF007252) Oui
Classe de protection (NEMA) (EF011959) 4X, 12
