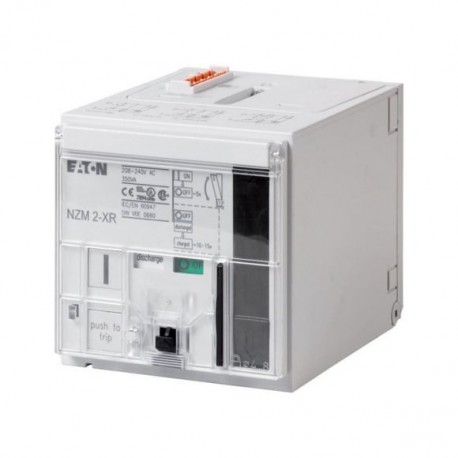

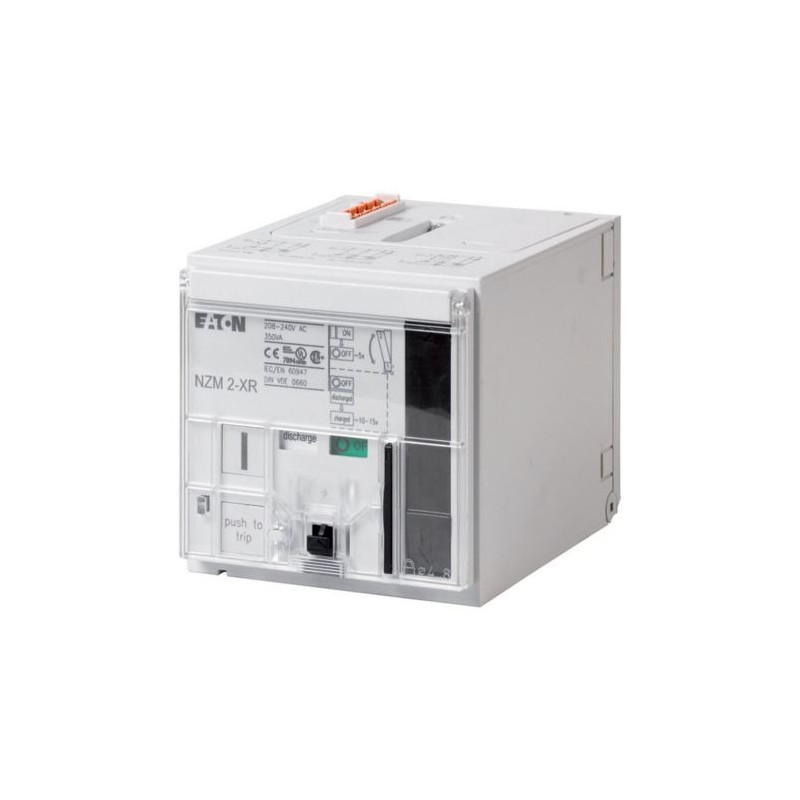

NZM2-XR380-440AC 259834 EATON ELECTRIC Télécommande, 380-440VAC, pour taille 2
NZM2-XR380-440AC
259834
EATON-MOELLER
Télécommande, 380-440VAC, pour taille 2
NZM2-XR380-440AC
Appareillage industriel basse tension > Commande motorisée pour disjoncteur
Accessoires NZM
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
En savoir plus
▲Télécommande, 380-440VAC, pour taille 2
Equipements complémentaires optionnels pour la gamme des disjoncteurs NZM : permet un grand choix d’applications pour le marché mondial. Flexibilité et simplicité du montage grâce aux groupes fonctionnels modulaires. Remarques : Pour la commande à distance des disjoncteurs et interrupteurs-sectionneurs. Enclenchement, déclenchement et réarmement par contact permanent ou impulsionnel. Commande manuelle sur site possible. Verrouillable en position 0 de la télécommande avec 3 cadenas max. (archet de 4 à 8 mm). Possibilité de synchronisation. Non combinable avec verrouillage mécanique. Utilisation pour : NZM2(-4), N(S)2(-4)
Gamme de livraison
Gamme
Equipements complémentaires
Equipements complémentaires
Télécommande, apte à la synchronisation
Fréquence assignée d'emploi
AC 50/60 Hz
norme / homologation
IEC
Taille
NZM2
Description
Pour la commande à distance des disjoncteurs et interrupteurs-sectionneurs.
Enclenchement, déclenchement et réarmement par contact permanent ou impulsionnel.
Commande manuelle sur site possible.
Verrouillable en position 0 de la télécommande avec 3 cadenas max. (archet de 4 – 8 mm)
Possibilité de synchronisation
| Directive d'étude : | |
| Contact impulsionnel | Borne 70/71 : |
  | NZM-XR: la charge supportée par les contacts est conforme aux caractéristiques techniques. |
| NZM2-XRD: lors de l'ouverture et de la fermeture, le courant maximale passe par les contacts ! | |
| Les télécommandes NZM2(3,4)-XR(D)... peuvent être commandées par les éléments de contact RMQ. | |
| Contact permanent | Borne 75 : |
 | NZM-XR: signalisation d'opérationnabilité si le couvercle est fermé et non verrouillé. |
| NZM2-XRD: signalisation d'opérationnabilité si le sélecteur à coulisse est positionné sur « Auto ». | |
| Sélecteur à coulisse à 3 positions : Manuel/Auto/verrouillé pour la différenciation sûre des positions de service. | |
| AC-15 : 400 V ; 2 A | |
| DC-13 : 220 V ; 0,2 A | |
| Contact impulsionnel avec retour automatique en position 0 après déclenchement du disjoncteur | |
 | |
| Cycle de commutation : | |
NZM2-XR | |
NZM3-XR | |
NZM4-XR | |
| Durée de pause entre ARRET et MARCHE = 3 secondes. Les instructions de mise en marche données pendant cette pause sont ignorées dans les 3 premières secondes après un arrêt. | |
| Montage en parallèle de télécommandes | |
 | |
Temps de fermeture
60 ms
Heure d'ouverture
300 ms
Tension assignée de commande [Us]
380 - 440 V 50/60 Hz V
Nombre de pôles
tripolaire/tétrapolaire
Utilisation avec
NZM2(-4)
N(S)2(-4)
N(S)2(-4)
Information de configuration
Ne peut se combiner avec les interrupteurs-sectionneurs PN…
Contact double M22-CK11(20/02) à ne pas monter dans l'emplacement du milieu avec NZM2-XRD
Contact double M22-CK11(20/02) à ne pas monter dans l'emplacement du milieu avec NZM2-XRD
Informations de configuration (catalogue à feuilleter)
Caractéristiques techniques
Télécommande
Tension assignée de commande [Us]Tension alternative [Us]
380–440 V AC
Plage de fonctionnementTension alternative
0.85 - 1.1 x Us
Plage de fonctionnementTension continue
0.85 - 1.1 x Us
Puissance assignée d'emploiTension alternative110 V … 130 V AC [S]
350 VA
Durée min. de commandeà l'ouverture
30 ms
Durée min. de commandeà la fermeture
150 ms
Longévité mécanique [manœuvres]
20000
Fréquence de manœuvres max.Fréquence de commutations max.
120 man./h
Sections raccordablesà âme massive ou souples, avec embout
0,75 - 2,5 mm2
Sections raccordables
18 … 14 AWG
Vérification de la conception selon IEC/EN 61439
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 9.0
Low-voltage industrial components (EG000017) / Commande motorisée pour disjoncteur (EC001030)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Interrupteur de puissance (BT, < 1 kV) / Entraînement électrique pour interrupteur de puissance (ecl@ss13-27-37-04-12 [AKF010018])
finition du mécanisme de commutation
commande motorisée
tension d'alimentation de courant nominal à CA 50 Hz
380 - 440 V
tension d'alimentation de courant nominal à CA 60 Hz
380 - 440 V
tension d'alimentation de courant nominal CC
0 - 0 V
type de tension d'actionnement
AC
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| NZM2-XR380-440AC 259834 FR_259834.pdf | 112 Kbytes |
 |
