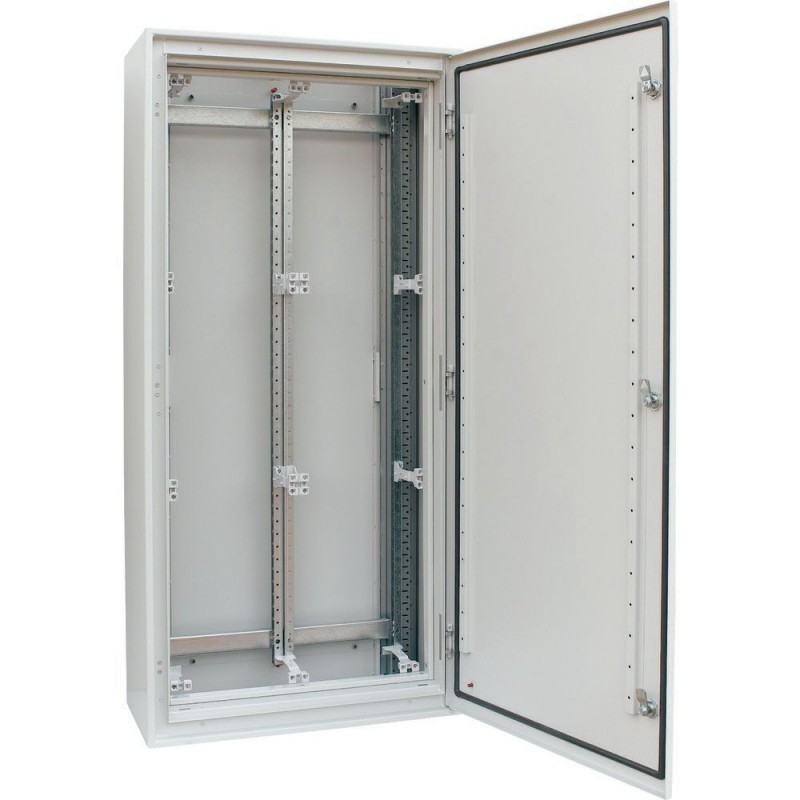

BPM-O-600/12-IVS 111368 EATON ELECTRIC Tableau de distribution d'installation, H x l x P   1 260 x 600 x 262.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

BPM-O-600/12-IVS 111368 EATON ELECTRIC Tableau de distribution d'installation, H x l x P   1 260 x 600 x 262..

BPM-O-600/12-IVS

111368

EATON-MOELLER

Tableau de distribution d'installation, H x l x P = 1 260 x 600 x 262 mm, IP54

Les tableaux de distribution de service IVS sont utilisés à des fins de distribution et de mesure de l’énergie dans les systèmes électriques domestiques et dans les systèmes comparatifs tels que les bâtiments résidentiels, les écoles, les centres administratifs, les bureaux et les bâtiments similaires.

Plus de détails


Home > EATON - MOELLER

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

En savoir plus



Gamme de livraison
Gamme
Montage encastré en tableau modulaire IVS
Fonction de base
Tableaux muraux
Appareil individuel/Appareil complet
Coffret complet
Degré de protection
IP55
Description
Coffret de base Profi Plus
Coffret monobloc avec porte et serrure à panneton double
Possibilité de tourner le coffret de 180° pour permettre le passage des câbles par le bas
Matériaux
Tôle d'acier
Propriété de surface
Revêtement par poudre en polyester
phosphaté
RAL 7035, gris clair
Couleur
gris clair (RAL 7035)
Information sur les éléments compris dans la fourniture
châssis-support destiné à recevoir les modules de montage IVS compris
Avec cadres d'étanchéité et supports en matière isolantes montés en saillie
Avec passage de câbles ouverte en haut , prémontage pour flasque F3A, fermé au fond
Largeur
mm 600
Hauteur
mm 1260
Profondeur
mm 270
Caractéristiques techniques
Généralités
Conformité aux normes
EN 60439-1/3
IEC 62208
Classe de protection
1
Degré de protection
IP55
Puissance dissipée
Puissance dissipée max. admissible, température de l'air ambiant +35 °C
W 165
Poids
kg 40.5
Matériaux
Matériaux
Tôle d'acier
Traitement de surface
Vernissage, phosphaté et revêtement par poudre en polyester
Propriété de surface
Revêtement par poudre en polyester
phosphaté
RAL 7035, gris clair
Couleur
gris clair (RAL 7035)
Matériaux
Version porte
Portes avec charnières intérieures
déposables au-delà de 90°
Angle d'ouverture de la porte
100° (montage séparé)
Verrouillage de la porte
Poignée sur charnière avec fermeture par levier pivotant
Serrure-cylindre
Serrure à panneton double
Caractéristiques des matériaux
Caractéristiques mécaniques
Tenue aux chocs
IK07
Passage de câble
Passage de câble ouverte, prévue pour flasque F3A
Caractéristiques électriques
Tension assignée d'emploi
Ue V 690
Fréquence assignée
f Hz 50
Courant assigné d'emploi
Ie A 630
Puissance dissipée max. admissible, température de l'air ambiant +35 °C
W 165
Mises à la terre
Boulon à souder M6 (châssis de base)
Vis autotaraudeuse M5 (face latérale, plaque de toit/de fond)
Boulon à souder M6 (porte)

ETIM for 111368 Armoires, coffrets, boites, baies, pupitres et accessoires (EC000261)
Caractéristique Valeur
Largeur (EF000008) 630 mm
Hauteur (EF000040) 1290 mm
Profondeur (EF000049) 300 mm
Matériau (EF002169) Acier
Couleur (EF000007) Gris
Numéro RAL (EF000116) 7035
Indépendant (EF020363) Non
Modèle mural avec prise au sol (EF015208) Non
Montage mural (EF000664) Oui
Modèle angulaire (EF020814) Non
Encastrement intermédiaire (EF022994) Non
À coupler (EF001229) Non
Avec plaque de montage (EF000118) Non
Plaque de montage réglable en profondeur (EF006054) Non
Encastrement mural (EF007536) Non
Fixation sur mât (EF009582) Non
Avec porte (EF009169) Non
Nombre de portes (EF000122) 1
Avec porte à hublot (EF001089) Non
Avec porte de ventilation (EF006279) Non
Avec porte arrière (EF007381) Non
Nombre de serrures (EF000123) 0
Avec partie supérieure (EF007965) Non
Couvercle transparent (EF011401) Non
Adapté à un montage métrique (EF005823) Oui
Toit incliné (EF009278) Non
Estampages (EF001039) Non
Finition CEM (EF001062) Non
Résistance aux chocs (EF004293) IK10
Classe de protection (IP) (EF005474) IP55
