> EATON - MOELLER>BP-U-800/12-C 293321 0002456196 ELECTRIC Tableau modulaire à encastrer avec fermeture quart de tour, c..
Produit précédent Produit suivant

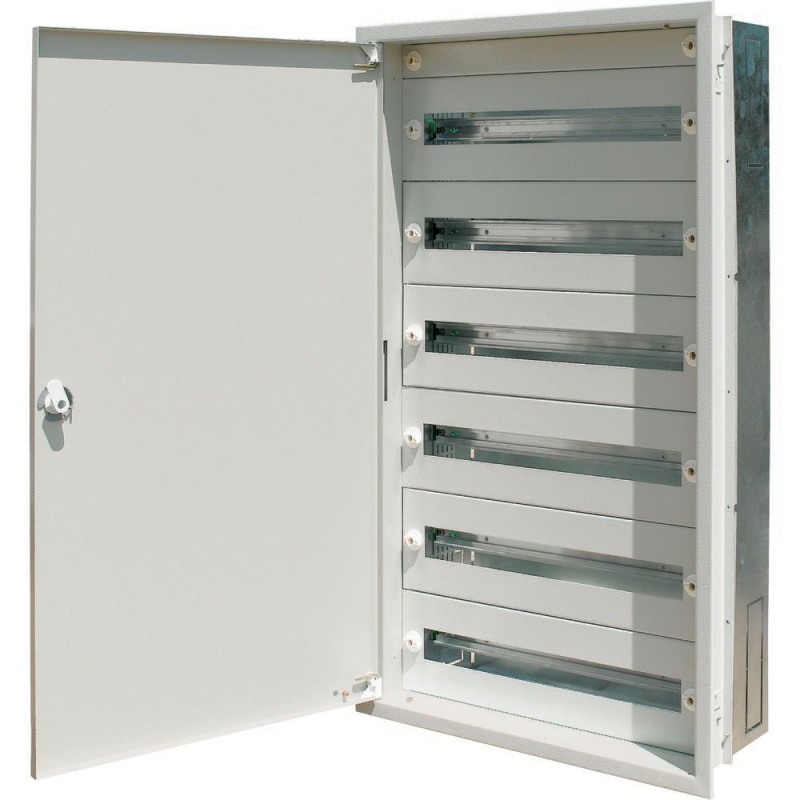

BP-U-800/12-C 293321 0002456196 EATON ELECTRIC Tableau modulaire à encastrer avec fermeture quart de tour, c.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

BP-U-800/12-C 293321 0002456196 EATON ELECTRIC Tableau modulaire à encastrer avec fermeture quart de tour, c..

BP-U-800/12-C

293321

0002456196

EATON-MOELLER

Tableau modulaire à encastrer avec fermeture quart de tour, complet, larg.800mm H1200mm

Tableau de distribution de service encastré -・entièrement assemblé, IP30, gris, RAL 7035, largeur 800 mm, hauteur extérieure 1200 mm, 245 CV, 7 rangées, y compris auge murale, panneaux supérieur/inférieur pour l’auge murale, cadre de porte encastré et panneau latéral de montage, pour la configuration de montage MSW uniquement, profondeur de montage 240 mm, y compris le kit de rail DIN, comprend les plaques frontales (150 mm) avec découpe de l’appareil (45 mm), Couvercles métalliques mis à la terre, grande surface de câblage, aménagements intérieurs variables avec cadre de montage amovible, conception bien structurée et multicouche pour une installation facilement accessible : panneau latéral de montage - rails DIN ... - boîtier, la porte peut être à droite ou à gauche

Plus de détails


Systèmes d'enveloppes (y compris coffrets d'installation) > Coffret de distribution

Home > EATON - MOELLER

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Tableau modulaire à encastrer avec fermeture quart de tour, complet, larg.800mm H1200mm
[

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Puissance dissipée, à une température ambiante de 35 °C, delta T : 20 degrés en haut du coffret, calculée conformément à la norme CEI 60890Coffret individuel montage encastré [PV]
81 W
Puissance dissipée, à une température ambiante de 35 °C, delta T : 35 degrés en haut du coffret, calculée conformément à la norme CEI 60890Coffret individuel montage encastré [PV]
162 W
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Ne concerne pas une installation à l'intérieur.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Ne concerne pas les coffrets sans dispositif de levage.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
IK07
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
IP30
10.4 Distances d'isolement et lignes de fuite
Sous la responsabilité du tableautier.
10.5 Protection contre les chocs électriques
< 0,1 Ω - les exigences de la norme produit sont respectées.
10.6 Montage de matériel
Sous la responsabilité du tableautier.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Ui= 440 V AC
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
4 kV
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Ne concerne pas les coffrets en métal.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier.
10.13 Fonctionnement mécanique
Les exigences de la norme produit sont respectées.
,

Caractéristiques techniques ETIM 7.0

Systèmes d'enveloppes (y compris coffrets d'installation) (EG000023) / Coffret de distribution (EC000214)
Electricité, Electronique, Automatisation et Commande / Installation électrique, appareillage / Distribution électrique (y compris petit tableau modulaire) / Petit tableau modulaire ([email protected] [ACN387011])
mode de pose
encastré
nombre de rangées
7
largeur en nombre de modules
35
type de façade
porte
finition du couvercle
fermé
couvercle/porte transparent(e)
non
matériau du boîtier/corps
acier
hauteur
1200 mm
largeur
800 mm
profondeur
247 mm
profondeur d'encastrement
240 mm
profondeur intérieure
180 mm
rail DIN
oui
avec cadre/support de montage
non
possibilité de montage en saillie
oui
finition CEM
non
couleur
gris
numéro RAL
7035
indice de protection (IP)
IP30
avec serrure
non
type de fermeture
autre
]

ETIM for 293321 Systèmes d'enveloppes (y compris coffrets d'installation) (EC000214)
Caractéristique Valeur
Type de montage (EF000003) Encastré
Nombre de rangées (EF000266) 7
Largeur dans les unités de partition (EF002950) 35
Type de couvercle (EF000339) Porte
Finition du couvercle (EF009212) Fermé
Couvercle/porte transparent(e) (EF006244) Non
Porte pour transmission du signal (EF015941) Non
Avec serrure (EF006306) Non
Matériau du boîtier (EF001596) Acier
Profondeur d'encastrement (EF000218) 240 mm
Profondeur intérieure (EF001131) 180 mm
Borne de mise à la terre (EF015776) Non
Borne à conducteur neutre (EF015777) Non
Avec Rail DIN (EF001134) Oui
Avec plaque de montage (EF000118) Non
Possibilité de montage en saillie (EF001088) Oui
Finition CEM (EF001062) Non
Couleur (EF000007) Gris
Numéro RAL (EF000116) 7035
Classe de protection (IP) (EF005474) IP30
Hauteur (EF000040) 1215 mm
Largeur (EF000008) 815 mm
Profondeur (EF000049) 200 mm

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
BP-U-800/12-C 0002456196 293321 293321_FR.pdf 164 Kbytes BP-U-800/12-C 0002456196 293321 293321_FR.pdf
