Normes
IEC/EN 60947, VDE 0660, IEC/EN 60204

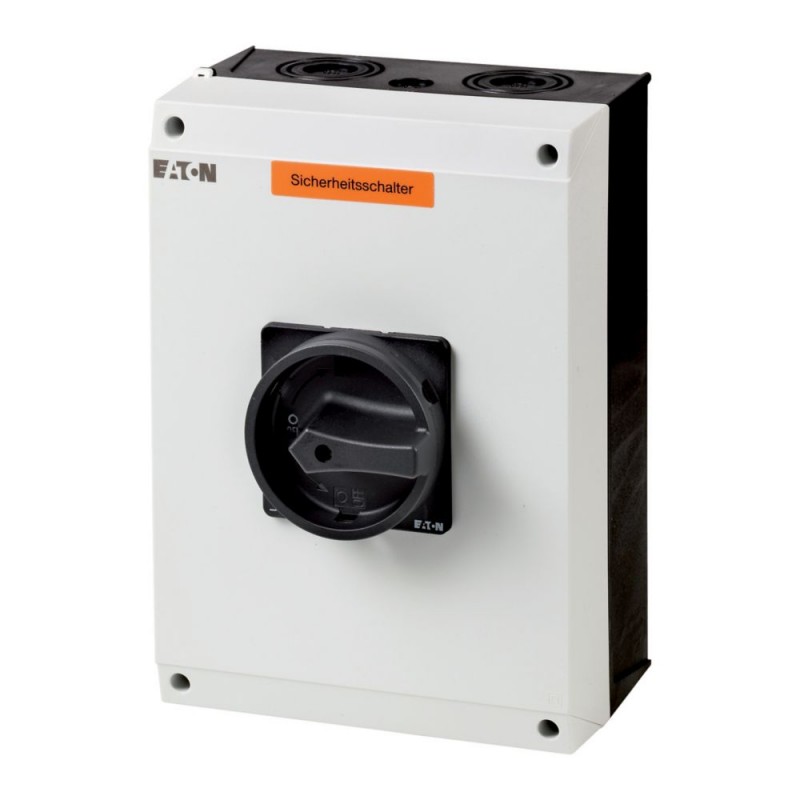

Interrupteur-sectionneur selon CEI/EN 60947-3
Climatiques de vérification linguistique
La chaleur humide constante, CEI 60068-2-78
La chaleur humide, cyclique, à IEC 60068-2-30
Température ambianteClos
-25 - +40 °C
Catégorie de surtension/degré de pollution
III/3
Nominale de tenue aux impulsions de tension [Uimp]
6000 V AC
Mécanique résistance aux chocs
15 g
Position de montage
Comme l'exige
Des variables mécaniquesNombre de pôles
6 pôles
Des variables mécaniquesContacts auxiliaires 2 N/O
Des variables mécaniquesContacts auxiliaires 0 N/C
Caractéristiques électriquesTension nominale d'utilisation [Ue]
690 V AC
Caractéristiques électriquesClassé sans interruption de courant [Iu]
Cent
Caractéristiques électriquesNote sur les cotés sans interruption de courant !u
Nominale ininterrompue actuel jeuest spécifiée pour max. de section transversale.
L'indice de charge avec fonctionnement intermittent, classe 12AB 25 % DF
2 x Ie
L'indice de charge avec fonctionnement intermittent, classe 12AB 40 % DF
1.6 x Ie
L'indice de charge avec fonctionnement intermittent, classe 12AB 60 % DF
1.3 x Ie
Court-circuitFusible
100 gG/gL
Courant de courte durée assigné (1 s courant) [Icw]
1700 Unerms
Note sur le courant de courte durée assigné lcw
Courant pour un temps de 1 seconde
Nominale conditionnelle courant de court-circuit [Iq]
2 kA
cos ϕ nominale capacité de production de l'conformément à IEC 60947-3
950 Un
Pouvoir nominal de coupure cos ϕ à IEC 60947-3230 V
760 Un
Pouvoir nominal de coupure cos ϕ à IEC 60947-3400/415 V
740 Une
Pouvoir nominal de coupure cos ϕ à IEC 60947-3500 V
590 Un
Pouvoir nominal de coupure cos ϕ à IEC 60947-3690 V
420 Un
Isolation de sécurité à la norme EN 61140entre les contacts
440 V AC
Isolation de sécurité à la norme EN 61140Actuel de perte de chaleur par contact at Ie
7.5 W
Isolation de sécurité à la norme EN 61140Actuel de perte de chaleur par circuit auxiliaire à jee(AC-15/230 V)
7.5 CO
Durée de vie mécanique [Opérations]
> 0,5 x 10Six
Fréquence de fonctionnement Maximum de [Opérations/h]
Mille deux cent
CAAC-3Notation, moteur interrupteur de charge [P]220 V 230 V [P]
22 kW
CAAC-3Notation, moteur interrupteur de charge [P]230 V Star-delta [P]
30 kW
CAAC-3Notation, moteur interrupteur de charge [P]400 V 415 V [P]
30 kW
CAAC-3Notation, moteur interrupteur de charge [P]400 V Star-delta [P]
45 kW
CAAC-3Notation, moteur interrupteur de charge [P]500 V [P]
30 kW
CAAC-3Notation, moteur interrupteur de charge [P]500 V en Étoile-triangle [P]
45 kW
CAAC-3Notation, moteur interrupteur de charge [P]690 V [P]
15 kW
CAAC-3Notation, moteur interrupteur de charge [P]690 V en Étoile-triangle [P]
22 kW
CAAC-3Courant assigné nominal du moteur interrupteur de charge230 V [Ie]
71 Un
CAAC-3Courant assigné nominal du moteur interrupteur de charge230 V star-delta [Ie]
Cent
CAAC-3Courant assigné nominal du moteur interrupteur de charge400 V 415 V [Ie]
Cinquante cinq
CAAC-3Courant assigné nominal du moteur interrupteur de charge400 V star-delta [Ie]
95.3 Un
CAAC-3Courant assigné nominal du moteur interrupteur de charge500 V [Ie]
Quarante quatre
CAAC-3Courant assigné nominal du moteur interrupteur de charge500 V en étoile-triangle [Ie]
76.2 Un
CAAC-3Courant assigné nominal du moteur interrupteur de charge690 V [Ie]
17 Un
CAAC-3Courant assigné nominal du moteur interrupteur de charge690 V en étoile-triangle [Ie]
29.4 Un
CAAC-21ANominale courant de fonctionnement de l'interrupteur440 V [Ie]
Cent
CAAC-23APuissance moteur en AC-23 A, 50 - 60 Hz [P]230 V [P]
30 kW
CAAC-23APuissance moteur en AC-23 A, 50 - 60 Hz [P]400 V 415 V [P]
55 kW
CAAC-23APuissance moteur en AC-23 A, 50 - 60 Hz [P]500 V [P]
37 kW
CAAC-23APuissance moteur en AC-23 A, 50 - 60 Hz [P]690 V [P]
30 kW
CAAC-23ACourant assigné nominal du moteur interrupteur de charge230 V [Ie]
Cent
CAAC-23ACourant assigné nominal du moteur interrupteur de charge400 V 415 V [Ie]
Cent
CAAC-23ACourant assigné nominal du moteur interrupteur de charge500 V [Ie]
Cinquante cinq
CAAC-23ACourant assigné nominal du moteur interrupteur de charge690 V [Ie]
Trente deux
DCDC-1, de coupure en Charge les commutateurs L/R = 1 msCourant assigné nominal [Ie]
80 Un
DCDC-1, de coupure en Charge les commutateurs L/R = 1 msTension par paire de contacts en série
60 V
Circuit de contrôle de la fiabilité à 24 V DC, 10 mA [probabilité de Défaut]
< 10-5,< 1 échec sur 100 000 commutations HF
Monobrin ou multibrin
1 x (2,5 - 35)
2 x (2,5 - 16) mmDeux
Flexible avec embouts selon DIN 46228
1 x (1 - 25)
2 x (1.5 - 10) mmDeux
Couple de serrage pour les vis de borne
4 Nm
Technique les paramètres de sécurité:
Notes
B10dvaleurs selon EN ISO 13849-1, tableau C1
La cote de données pour les types approuvés
Capacité du TerminalVis de borne
M6
Capacité du TerminalCouple de serrage
35.32 lb-in
