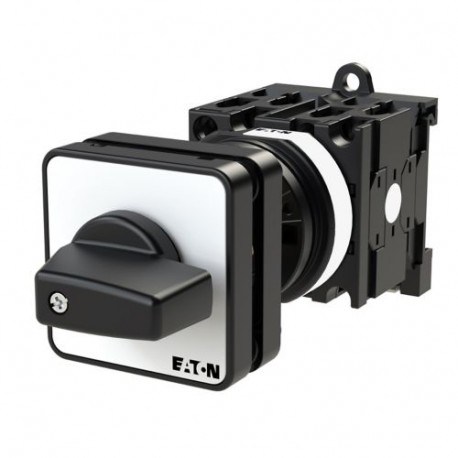

T0-3-123/Z 012280 Y7-12280 EATON ELECTRIC Inverseurs de marche, Contacts: 6, 20 A, plastron: 2-0-1, 90 °, à .. Agrandir l'image

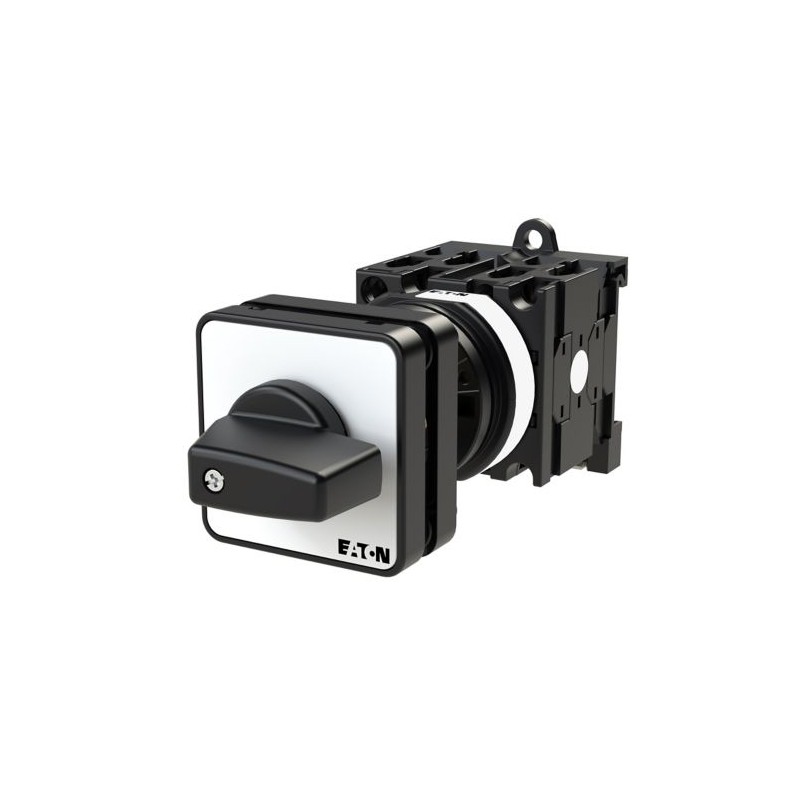

Les images sont à titre illustratif. Svp, révisez la fiche technique.

T0-3-123/Z 012280 Y7-12280 EATON ELECTRIC Inverseurs de marche, Contacts: 6, 20 A, plastron: 2-0-1, 90 °, à ..

T0-3-123/Z

012280

Y7-12280

EATON-MOELLER

Inverseurs de marche, Contacts: 6, 20 A, plastron: 2-0-1, 90 °, à accrochage, Encastrement / Montage encastré avec fixation arrière, SOND 30

Interrupteur d’onduleur. 6 pôles. 20 A. Plaque indicatrice : 2-0-1. 90 °.

Inverseurs de marche T0 série Moeller® Eaton, T0, 20 A, Encastrement / Montage encastré avec fixation arrière, 3 Galette(s), Contacts: 6, 60 °, à accrochage, avec position 0, 2-0-1, SOND 30, Numéro de dessin 123

Inverseur, Gamme de produits : Interrupteurs de commande, Référence du groupe de pièces : T0, avec poignée de pouce noire et plaque frontale, Notes : SOND 30, Contacts : 6, Degré de protection : Avant IP65, Design : montage arrière, Angle de commutation : 60 °, Puissance de commutation : maintenue, Avec position 0 (Off), Plaque avant : 2-0-1, Puissance du moteur AC-23A, 50 - 60 Hz 400 V : P = 5,5 kW, Courant nominal ininterrompu : Iu = 20 A, 3 unité(s) de contact, Normes : IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Interrupteur-sectionneur selon IEC/EN 60947-3

Plus de détails


Appareillage industriel basse tension > Interrupteur-sectionneur

Sectionneurs et commutateurs à cames

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $115.39
Prix unitaire: $115.39
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Nom du produit
Inverseur de marche T0 série Moeller® Eaton
Numéro de catalogue
012280
Code de modèle
T0-3-123/Z
EAN
4015080122807
Longueur du produit
137 mm
Hauteur du produit
48 mm
Largeur du produit
48 mm
Poids du produit
0.163 kg
Certifications
IEC/EN 60947-3
UL 60947-4-1
UL File No.: E36332
IEC/EN 60947
UL
CSA Class No.: 3211-05
UL Category Control No.: NLRV
CSA-C22.2 No. 94
CSA File No.: 012528
CSA
CE
VDE 0660
IEC/EN 60204
CSA-C22.2 No. 60947-4-1-14

Features & Functions

Fonction
Finition de l'inverseur
Équipé de :
Manette noire et plastron
Inscription
2-0-1
Nombre de pôles
3

General

Degré de protection
NEMA 12
Degré de protection (face avant)
IP65
Longévité mécanique
400.000 opérations
Mode de pose
Montage encastré avec fixation par l’arrière
Position de montage
Selon besoin
Nombre de galettes
3
Fréquence de fonctionnement
1200 manœuvres/h
Catégorie de surtension
III
Degré de pollution
3
Catégorie de produit
Commutateurs de commande
Tension assignée de tenue aux chocs (Uimp)
6 000 V AC
Sécurité de l'isolation
440 V AC, entre les contacts, conforme à la norme EN 61140
Paramètre de sécurité (EN ISO 13849-1)
Valeurs B10d conformes à la norme EN ISO 13849-1, tableau C.1
Résistance aux chocs
15 g, Mécanique, selon IEC/EN 60068-2-27, Choc demi-sinusoïdal 20 ms
Adapté à
Encastrement intermédiaire
Montage au sol
Circuits de dérivation, utilisables pour la déconnexion des moteurs, (UL/CSA)
Angle de rotation
60 °
Type
inverseur

Climatic environmental conditions

Température ambiante de fonctionnement - min.
-25 °C
Température ambiante de fonctionnement - max.
50 °C
Température ambiante de fonctionnement (lieu clos) - min.
-25 °C
Température ambiante de fonctionnement (lieu clos) - max.
40 °C
Résistance climatique
Exposition à l'humidité, cyclique, conformément à la norme IEC 60068-2-30
Exposition à l'humidité, en continu, conforme à la norme IEC 60068-2-78

Terminal capacities

Sections raccordables
2 x (0,75 - 2,5) mm², Conducteur souple avec embout selon DIN 46228
18 - 14 AWG, rigide ou souple avec embout
1 x (0,75 - 2,5) mm², Conducteur souple avec embout selon DIN 46228
2 x (1 - 2,5) mm², âme massive ou multibrins
1 x (1 - 2,5) mm², âme massive ou multibrins
Taille de vis
M3.5, borne à vis
Couple de serrage
1 Nm, Bornes à vis
8,8 lb-in, Bornes à vis

Electrical rating

Pouvoir de coupure assigné à 220/230 V (cos phi à IEC 60947-3)
100 A
Pouvoir de coupure assigné à 400/415 V (cos phi à IEC 60947-3)
110 A
Pouvoir de coupure assigné à 500 V (cos phi à IEC 60947-3)
80 A
Pouvoir de coupure assigné à 660/690 V (cos phi à IEC 60947-3)
60 A
Courant assigné d'emploi (Ie) AC-3, 220 V, 230 V, 240 V
11.5 A
Courant assigné d'emploi (Ie) AC-3, 380 V, 400 V, 415 V
11.5 A
Courant assigné d'emploi CA-3, 500 V
9 A
Courant assigné d'emploi (Ie) AC-3, 660 V, 690 V
4.9 A
Courant assigné d'emploi (le) AC-21, 440 V
20 A
Courant assigné d'emploi (le) AC-23, 230 V
13.3 A
Courant assigné d'emploi (Ie) AC-23A, 400 V, 415 V
13.3 A
Courant assigné d'emploi AC-23A, 500 V
13.3 A
Courant assigné d'emploi (le) AC-23A, 690 V
7.6 A
Courant assigné d'emploi (le) DC-1, interrupteurs-sectionneurs l/r = 1 ms
10 A
Courant assigné d'emploi (le) DC-13, interrupteurs de commande G/D = 50 ms
10 A
Courant assigné d'emploi (Ie) DC-21, 240 V
1 A
Courant assigné d'emploi (le) DC-23A, 24 V
10 A
Courant assigné d'emploi (le) DC-23A, 48 V
10 A
Courant assigné d'emploi (le) DC-23A, 60 V
10 A
Courant assigné d'emploi (le) DC-23A, 120 V
5 A
Courant de fonctionnement nominal DC-23A, 240 V
5 A
Courant assigné d'emploi (Ie) étoile-triangle AC-3, 220/230 V
20 A
Courant assigné d'emploi (Ie) étoile-triangle AC-3, 380/400 V
20 A
Courant assigné d'emploi (Ie) étoile-triangle AC-3, 500 V
15.6 A
Courant assigné d'emploi (Ie) étoile-triangle AC-3, 690 V
8.5 A
Puissance assignée d’emploi en AC-3, 380/400 V, 50 Hz
5.5 kW
Puissance assignée d'emploi AC-3, 415 V, 50 Hz
5.5 kW
Puissance assignée d'emploi AC-3, 690 V, 50 Hz
4 kW
Puissance assignée d'emploi AC-23A, 220/230 V, 50 Hz
3 kW
Puissance assignée d’emploi en AC-23A, 400 V, 50 Hz
5.5 kW
Puissance assignée d'emploi AC-23A, 500 V, 50 Hz
7.5 kW
Puissance assignée d'emploi AC-23A, 690 V, 50 Hz
5.5 kW
Puissance assignée d'emploi étoile-triangle, à 220/230 V, 50 Hz
5.5 kW
Puissance assignée d'emploi étoile-triangle à 380/400 V, 50 Hz
7.5 kW
Puissance assignée d'emploi étoile–triangle, à 500 V, 50 Hz
7.5 kW
Puissance assignée d'emploi étoile-triangle 690 V, 50 Hz
5.5 kW
Tension nominale (Ue) en AC - max.
690 V
Courant assigné ininterrompu (Iu)
20 A
Courant ininterrompu
Le courant assigné ininterrompu Iu est donné pour la section transversale max.

Short-circuit rating

Courant assigné de court-circuit conditionnel (Iq)
6 kA
Courant assigné de courte durée admissible (lw)
0,32 kA
320 A, Contacts, 1 seconde
Courant nominal de court-circuit (carac. nominales de base)
50A, Fusible max., SCCR (UL/CSA)
5 kA, SCCR (UL/CSA)
Courant nominal en court-circuit (défaut élevé)
10 kA, CCCN (UL/CSA)
20 A, Classe J, Fusible max., SCCR (UL/CSA)
Carac nominales de protection contre les courts-circuits
20 A gG/gL, Fusible, Contacts

Switching capacity

Charge max. admissible
2 x Iₑ (avec fonctionnement intermittent 12, 25 % du facteur de marche)
1,3 x Iₑ (avec fonctionnement intermittent 12, 60 % du facteur de marche)
1,6 x Iₑ (service intermittent, classe 12, 40 % facteur de marche)
Nombre de contacts en série DC-21A, 240 V
1
Nombre de contacts en série DC-23A, 24 V
1
Nombre de contacts en série DC-23A, 48 V
2
Nombre de contacts en série DC-23A, 60 V
3
Nombre de contacts en série DC-23A, 120 V
3
Nombre de contacts en série DC-23A, 240 V
5
Puissance d'interruption (contacts principaux, utilisation gén.)
16 A, Courant ininterrompu assigné max. (UL/CSA)
Puissance d'interruption (contacts auxiliaires, utilisation générale)
10 A, IU, (UL/CSA)
Puissance d'interruption (contacts auxiliaires, cycle pilote)
P300 (UL/CSA)
A600 (UL/CSA)
Pouvoir assigné de fermeture jusqu'à 690 V (cps phi à IEC/EN 60947-3)
130 A
Tension par contact en série
60 V

Motor rating

Puissance assignée du moteur à 115/120 V, 60 Hz, monophasée
0.5 HP
Puissance assigné du moteur à 200/208 V, 60 Hz, monophasée
1 HP
Puissance assigné du moteur à 200/208 V, 60 Hz, triphasée
3 HP
Puissance assignée du moteur à 230/240 V, 60 Hz, monophasée
1.5 HP
Puissance moteur assignée de 230/240 V, 60 Hz, triphasée
3 HP
Puissance moteur attribuée de 460/480 V, 60 Hz, triphasée
7.5 HP
Puissance moteur assignée de 575/600 V, 60 Hz, triphasée
7.5 HP

Contacts

Fiabilité des contacts
1 défaillance pour 100 000 manœuvres de commutation déterminées statistiquement, à 24 V CC, 10 mA)
Nombre de contacts auxiliaires (inverseurs)
0
Nombre de contacts auxiliaires (normalement fermés)
0
Nombre de contacts auxiliaires (normalement ouverts)
0

Actuator

Couleur de l'actionneur
Noir
Fonction de l’actionneur
Avec position 0
Accrochage
Type d’actionneur
poignée tournante courte

Design verification

Dissipation thermique du matériel, Pvid en fonction du courant
0 W
Capacité de dissipation thermique Pdiss
0 W
Dissipation thermique par pôle, en fonction du courant Pvid
0.6 W
Courant assigné d'emploi pour la dissipation thermique indiquée (In)
20 A
Dissipation thermique statique, indépendante du courant Pvs
0 W
10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2.3.1 Vérification Résistance Stabilité thermique des boîtiers
Les exigences de la norme produit sont respectées.
10.2.3.2 Vérification Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2.3.3 Résist. mat. isol. à chaleur excep. suite à effets élec. internes
Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
Résistance aux UV uniquement en association avec un écran de protection.
10.2.5 Levage
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des assemblages
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Relève de la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Relève de la responsabilité du tableautier.
10.9.2 Tension de tenue à fréquence industrielle
Relève de la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
Relève de la responsabilité du tableautier.
10.9.4 Test de boîtiers en matière isolante
Relève de la responsabilité du tableautier.
10.10 Echauffement
Le tableautier est responsable des calculs d'augmentation de la température. Eaton fournira les données de dissipation thermique pour les appareils.
10.11 Tenue aux courts-circuits
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.12 Compatibilité électromagnétique
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

ETIM for 012280 Appareillage industriel basse tension (EC000216)
Caractéristique Valeur
Finition interrupteur général (EF006981) Non
Finition interrupteur de maintenance/réparation (EF006986) Non
Finition interrupteur de sécurité (EF006985) Non
Finition interrupteur de dispositif d'arrêt d'urgence (EF006959) Non
Finition de l'inverseur (EF009408) Oui
Nombre de commutateurs (EF005586) 1
Tension de fonctionnement nominale max. Ue en CA (EF007355) 690 V
Tension de fonctionnement normale (EF001435) 690 V
Courant permanent nominal Iu (EF001389) 20 A
Courant permanent nominal , CA-21, 400 V (EF009165) 20 A
Puissance de fonctionnement nominale, CA-3, 400 V (EF001364) 5.5 kW
Courant nominal de courte durée admissible Icw (EF007050) 0.32 kA
Puissance de fonctionnement nominale, CA-23, 400 V (EF007027) 5.5 kW
Puissance de commutation à 400 V (EF009166) 5.5 kW
Intensité de court-circuit nominale conditionnelle Iq (EF001444) 6 kA
Nombre de pôles (EF001391) 3
Nombre de contacts auxiliaires à ouverture (EF001377) 0
Nombre de contacts auxiliaires à fermeture (EF001376) 0
Nombre de contacts auxiliaires à deux directions (EF003531) 0
Commande motorisée en option (EF007386) Non
Commande motorisée intégrée (EF006697) Non
Déclencheur voltmétrique en option (EF007491) Non
Type de construction de l'appareil (EF008240) Technique d'encastrement fixe pour appareil encastré
Adapté à une fixation frontale à 4 trous (EF007247) Non
Adapté à une fixation frontale centrale (EF007248) Non
Adapté à un montage en distributeur (EF007262) Non
Adapté à un montage intermédiaire (EF007264) Oui
Couleur de l'élément d'actionnement (EF007167) Noir
Finition de l'élément d'actionnement (EF006976) Poignée tournante courte
Verrouillable (EF006281) Non
Type de raccordement du circuit principal (EF006819) Borne à vis
Avec un câblage préparé (EF016444) Non
Classe de protection (IP), face avant (EF003118) IP65
Classe de protection (NEMA) (EF011959) 12
Largeur (EF000008) 48 mm
Hauteur (EF000040) 48 mm
Profondeur (EF000049) 137 mm

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON SAFE SWITCHING EN.pdf 935 Kbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
T0-3-123/Z Y7-12280 012280 FR_012280.pdf 88 Kbytes T0-3-123/Z Y7-12280 012280 FR_012280.pdf

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
