> >>P1-32/EA/SVB/2HI11 012540 ELECTRIC Interrupteur général, tripolaire + 2 Contact F + 2 Contact O, 32 A,..
Produit précédent Produit suivant

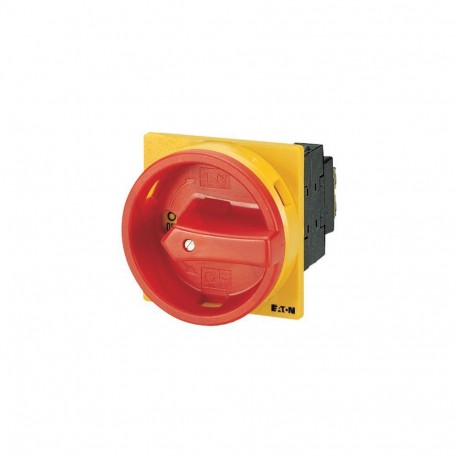

P1-32/EA/SVB/2HI11 012540 EATON ELECTRIC Interrupteur général, tripolaire + 2 Contact F + 2 Contact O, 32 A,.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

P1-32/EA/SVB/2HI11 012540 EATON ELECTRIC Interrupteur général, tripolaire + 2 Contact F + 2 Contact O, 32 A,..

P1-32/EA/SVB/2HI11

012540

EATON-MOELLER

Interrupteur général, tripolaire + 2 Contact F + 2 Contact O, 32 A, Fonctions d'ARRÊT D'URGENCE, Montage encastré

General Interrupteur 3 pôles + 2 NO + 2 NC 32 A Encastré

Interrupteur général, P1, 32 A, Montage encastré, tripolaire, 2 Contact F, 2 Contact O, Fonctions d'ARRÊT D'URGENCE, Avec poignée rotative rouge et couronne de blocage jaune

Plus de détails


Appareillage industriel basse tension > Interrupteur-sectionneur

Sectionneurs et commutateurs à cames

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $127.16
Prix unitaire: $127.16

Quantité Prix
1+$127.16
2+$109.62
3+$103.66
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Interrupteur principal, P1, 32 A, montage encastré, 3 pôles, 2 N/O, 2 N/C, fonction d'arrêt d'Urgence, Avec le rouge tournant la poignée et jaune bague de verrouillage
Interrupteur principal, gamme de Produit: interrupteur Principal, interrupteur d'entretien, de Réparation, de switch, de la Partie du groupe de référence: P1, Fonction d'Arrêt d'Urgence fonction d'arrêt, Avec le rouge tournant la poignée et jaune bague de verrouillage, 3 pôles, Degré de Protection: face Avant IP65, de la Conception: montage encastré, puissance Moteur en AC-23 A, 50 - 60 Hz 400 V: P = 15 kW, Classé sans interruption de courant: Ui = 32, Normes: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Interrupteur-sectionneur selon CEI/EN 60947-3, NEMA12

Programme de livraison

La gamme de produits
Interrupteur principal
interrupteur d'entretien
Le commutateur réparer
Partie du groupe de référence
P1
Fonction D'Arrêt
Fonction d'arrêt d'urgence
Avec rouge tournant la poignée et jaune bague de verrouillage
Nombre de pôles
3 pôles
Contacts auxiliaires
2 N/O
2 N/C
Degré de Protection
Avant IP65
Conception
montage affleurant
000Z427
La fonction
1150SPC-194
Puissance moteur en AC-23 A, 50 - 60 Hz [P]
400 V [P]
15 kW
Classé sans interruption de courant [Iu]
Trente deux
Note sur les cotés sans interruption de courant !u
Nominale ininterrompue actuel jeuest spécifiée pour max. de section transversale.

Données techniques

Général
Normes
IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL
Interrupteur-sectionneur selon CEI/EN 60947-3
NEMA12
Climatiques de vérification linguistique
La chaleur humide constante, CEI 60068-2-78
La chaleur humide, cyclique, à IEC 60068-2-30
Température ambianteOuvert
-25 - +50 °C
Température ambianteClos
-25 - +40 °C
Catégorie de surtension/degré de pollution
III/3
Nominale de tenue aux impulsions de tension [Uimp]
6000 V AC
Mécanique résistance aux chocs
15 g
Position de montage
Comme l'exige
Contacts
Des variables mécaniquesNombre de pôles
3 pôles
Des variables mécaniquesContacts auxiliaires
2 N/O
Des variables mécaniquesContacts auxiliaires
2 N/C
Caractéristiques électriquesTension nominale d'utilisation [Ue]
690 V AC
Caractéristiques électriquesClassé sans interruption de courant [Iu]
Trente deux
Caractéristiques électriquesNote sur les cotés sans interruption de courant !u
Nominale ininterrompue actuel jeuest spécifiée pour max. de section transversale.
L'indice de charge avec fonctionnement intermittent, classe 12AB 25 % DF
2 x Ie
L'indice de charge avec fonctionnement intermittent, classe 12AB 40 % DF
1.6 x Ie
L'indice de charge avec fonctionnement intermittent, classe 12AB 60 % DF
1.3 x Ie
Court-circuitFusible
50 A gG/gL
Courant de courte durée assigné (1 s courant) [Icw]
640 Unerms
Note sur le courant de courte durée assigné lcw
Courant pour un temps de 1 seconde
Nominale conditionnelle courant de court-circuit [Iq]
80 kA
Capacité de commutation
cos ϕ nominale capacité de production de l'conformément à IEC 60947-3
Trois cent vingt
Pouvoir nominal de coupure cos ϕ à IEC 60947-3230 V
Deux cent soixante
Pouvoir nominal de coupure cos ϕ à IEC 60947-3400/415 V
Trois cents
Pouvoir nominal de coupure cos ϕ à IEC 60947-3500 V
290 Un
Pouvoir nominal de coupure cos ϕ à IEC 60947-3690 V
Deux cent cinquante
Isolation de sécurité à la norme EN 61140entre les contacts
440 V AC
Isolation de sécurité à la norme EN 61140Actuel de perte de chaleur par contact at Ie
1,8 W
Isolation de sécurité à la norme EN 61140Actuel de perte de chaleur par circuit auxiliaire à jee(AC-15/230 V)
0.2 CO
Durée de vie mécanique [Opérations]
> 0,3 x 10Six
Fréquence de fonctionnement Maximum de [Opérations/h]
Mille deux cent
CAAC-3Notation, moteur interrupteur de charge [P]220 V 230 V [P]
7,5 kW
CAAC-3Notation, moteur interrupteur de charge [P]400 V 415 V [P]
13 kW
CAAC-3Notation, moteur interrupteur de charge [P]500 V [P]
18,5 kW
CAAC-3Notation, moteur interrupteur de charge [P]690 V [P]
15 kW
CAAC-3Courant assigné nominal du moteur interrupteur de charge230 V [Ie]
26.4 Un
CAAC-3Courant assigné nominal du moteur interrupteur de charge400 V 415 V [Ie]
26.4 Un
CAAC-3Courant assigné nominal du moteur interrupteur de charge500 V [Ie]
23.4 Un
CAAC-3Courant assigné nominal du moteur interrupteur de charge690 V [Ie]
14.7 Un
CAAC-21ANominale courant de fonctionnement de l'interrupteur440 V [Ie]
Trente deux
CAAC-23APuissance moteur en AC-23 A, 50 - 60 Hz [P]230 V [P]
7,5 kW
CAAC-23APuissance moteur en AC-23 A, 50 - 60 Hz [P]400 V 415 V [P]
15 kW
CAAC-23APuissance moteur en AC-23 A, 50 - 60 Hz [P]500 V [P]
18,5 kW
CAAC-23APuissance moteur en AC-23 A, 50 - 60 Hz [P]690 V [P]
15 kW
CAAC-23ACourant assigné nominal du moteur interrupteur de charge230 V [Ie]
Trente deux
CAAC-23ACourant assigné nominal du moteur interrupteur de charge400 V 415 V [Ie]
Trente deux
CAAC-23ACourant assigné nominal du moteur interrupteur de charge500 V [Ie]
30 Un
CAAC-23ACourant assigné nominal du moteur interrupteur de charge690 V [Ie]
19.8 Un
DCDC-1, de coupure en Charge les commutateurs L/R = 1 msCourant assigné nominal [Ie]
Trente deux
DCDC-1, de coupure en Charge les commutateurs L/R = 1 msTension par paire de contacts en série
60 V
DCDC-23A, charge du moteur switchL/R = 15 ms24 VCourant assigné nominal [Ie]
Vingt cinq
DCDC-23A, charge du moteur switchL/R = 15 ms24 VContacts
La Quantité 1
DCDC-23A, charge du moteur switchL/R = 15 ms48 VCourant assigné nominal [Ie]
Vingt cinq
DCDC-23A, charge du moteur switchL/R = 15 ms48 VContacts
2 Quantité
DCDC-23A, charge du moteur switchL/R = 15 ms60 VCourant assigné nominal [Ie]
Vingt cinq
DCDC-23A, charge du moteur switchL/R = 15 ms60 VContacts
2 Quantité
DCDC-23A, charge du moteur switchL/R = 15 ms120 VCourant assigné nominal [Ie]
12 Un
DCDC-23A, charge du moteur switchL/R = 15 ms120 VContacts
3 Quantité
Circuit de contrôle de la fiabilité à 24 V DC, 10 mA [probabilité de Défaut]
< 10-5,< 1 échec sur 100 000 commutations HF
Terminal capacités
Monobrin ou multibrin
1 x (1,5 - 6)
2 x (1,5 - 6) mmDeux
Flexible avec embouts selon DIN 46228
1 x (1 - 4)
2 x (1 - 4) mmDeux
Vis de borne
M4
Couple de serrage pour les vis de borne
1.6 Nm
Technique les paramètres de sécurité:
Notes
B10dvaleurs selon EN ISO 13849-1, tableau C1
La cote de données pour les types approuvés
ContactsTension nominale d'utilisation [Ue]
600 V AC
ContactsClassé sans interruption de courant max.Principaux chemins de conduiteUsage général
30 Un
ContactsClassé sans interruption de courant max.Contacts auxiliairesUsage Général [IU]
10 Un
ContactsClassé sans interruption de courant max.Contacts auxiliairesPilote Devoir
Un 600
P 600
Capacité de commutationMaximum de puissance du moteurMonophasé120 V AC
1 HP
Capacité de commutationMaximum de puissance du moteurMonophasé200 V AC
2 HP
Capacité de commutationMaximum de puissance du moteurMonophasé240 V AC
3 HP
Capacité de commutationMaximum de puissance du moteurTrois phases200 V AC
3 HP
Capacité de commutationMaximum de puissance du moteurTrois phases240 V AC
7.5 HP
Capacité de commutationMaximum de puissance du moteurTrois phases480 V AC
10 HP
Capacité de commutationMaximum de puissance du moteurTrois phases600 V AC
15 HP
Courant De Court-Circuit De NotationBase De Notation
5 kA
Courant De Court-Circuit De Notationmax. Fusible
Cents dix
Courant De Court-Circuit De NotationHaut faute de notation
10 kA
Courant De Court-Circuit De Notationmax. Fusible
50, Classe J D'Une
Capacité du TerminalSolide ou souple conducteur avec embout
14 - 8 AWG
Capacité du TerminalVis de borne
M4
Capacité du TerminalCouple de serrage
14.1 lb-in

La vérification de la conception selon les normes EN/IEC 61439

Données techniques pour la vérification de la conception
Courant assigné nominal pour la dissipation de la chaleur [In]
Trente deux
La dissipation de la chaleur par pôle, actuel-dépendante [Pvid]
1,8 W
L'équipement de dissipation de la chaleur, le courant dépendant [Pvid]
0 W
Statique de la dissipation de la chaleur, non-actuel-dépendante [Pvs]
0 W
La dissipation de la chaleur de la capacité [Pdiss]
0 W
Température ambiante de fonctionnement min.
-25 °C
Température ambiante de fonctionnement max.
+50 °C
EN/IEC 61439 de vérification de la conception
10.2 Résistance des matériaux et de pièces10.2.2 la résistance à la Corrosion
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.3.1 la Vérification de la stabilité thermique de l'enclos
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.3.2 Vérification de la résistance des matériaux isolants à la chaleur normale
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.3.3 Vérification de la résistance des matériaux isolants à la chaleur anormale et au feu en raison des effets électriques internes
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.4 la Résistance aux ultra-violets (UV)
Résistance aux UV uniquement dans le cadre d'un bouclier protecteur.
10.2 Résistance des matériaux et de pièces10.2.5 de Levage
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.2 Résistance des matériaux et de pièces10.2.6 impact Mécanique
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.2 Résistance des matériaux et de pièces10.2.7 Inscriptions
Réponde à la norme.
10.3 Degré de protection des ASSEMBLÉES
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.4 les Dégagements d'air et de fuite
Réponde à la norme.
10.5 Protection contre les chocs électriques
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.6 l'Incorporation de dispositifs de commutation et de composants
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.7 Interne des circuits électriques et des connexions
Le panneau est de la responsabilité du constructeur.
10.8 connexion pour les conducteurs
Le panneau est de la responsabilité du constructeur.
10.9 propriétés d'Isolation10.9.2 de fréquence de Puissance électrique de la force
Le panneau est de la responsabilité du constructeur.
10.9 propriétés d'Isolation10.9.3 de tenue aux impulsions de tension
Le panneau est de la responsabilité du constructeur.
10.9 propriétés d'Isolation10.9.4 Tests de boîtiers en matériau isolant
Le panneau est de la responsabilité du constructeur.
10.10 élévation de la Température
Le panel builder est responsable de l'augmentation de la température de calcul. Eaton fournira la chaleur dissipation de données pour les appareils.
10.11 Court-circuit
Le panneau est de la responsabilité du constructeur. Le cahier des charges pour l'appareillage doit être observée.
10.12 compatibilité Électromagnétique
Le panneau est de la responsabilité du constructeur. Le cahier des charges pour l'appareillage doit être observée.
10.13 la fonction Mécanique
L'appareil répond aux exigences, à condition que les informations contenues dans la notice d'instructions (IL) est observée.

Données techniques ETIM 7.0

Basse tension de composants industriels (EG000017) / Interrupteur-sectionneur (EC000216)
Génie électrique, automatisation, processus d'ingénierie de contrôle de Basse tension de la technologie de commutateur / Arrêt-interrupteur de charge, disjoncteur, interrupteur de commande / Interrupteur-sectionneur ([email protected] [AKF060013])
La Version que l'interrupteur principal
Oui
Version de maintenance-/interrupteur de service
Oui
Version interrupteur de sécurité
Pas de
La Version que l'arrêt d'urgence de l'installation
Oui
La Version que l'enclenchement de l'interrupteur
Pas de
Nombre de commutateurs
Un
Max. fonctionnement nominal tension Ue AC
690 V
De tension assignée
690 - 690 V
Nominale courant permanent Ui
Trente deux
Nominale courant permanent à AC-23, 400 V
Trente deux
Nominale courant permanent à AC-21, 400 V
Trente deux
Fonctionnement nominal puissance AC-3, 400 V
13 kW
Courant de courte durée assigné lcw
0.64 kA
Fonctionnement nominal d'alimentation en AC-23, 400 V
15 kW
Puissance de commutation à 400 V
15 kW
Climatisées nominale du courant de court-circuit de Qi
80 kA
Nombre de pôles
Trois
Nombre de contacts auxiliaires comme contact normalement fermé
Deux
Nombre de contacts auxiliaires comme contact normalement ouvert
Deux
Nombre de contacts auxiliaires comme le changement de contact
Zero
Entraînement par moteur en option
Pas de
Entraînement par moteur intégré
Pas de
La tension de la libération en option
Pas de
Appareil de construction
Intégré dans l'appareil fixe intégré dans la technique
Convient pour montage au sol
Pas de
Adapté pour montage frontal à 4 trous
Oui
Adapté pour montage avant centre
Pas de
Adapté pour la carte de distribution de l'installation
Pas de
Adapté pour les intermédiaires de montage
Pas de
La couleur de l'élément de contrôle
Rouge
Type de l'élément de contrôle
Porte de couplage rotatif voiture
Interlockable
Oui
Type de connexion électrique du circuit principal
Connexion à vis
Degré de protection (IP), face avant
IP65
Degré de protection (NEMA)
Douze

Approbations

Les Normes De Produit
UL 60947-4-1;CSA - C22.2 ° 60947-4-1-14; CSA-C22.2 n ° 94; IEC/EN 60947-3; marquage CE
UL File No.
E36332
UL Catégorie Contrôle Pas.
NLRV
CSA No de dossier.
Douze mille cinq cent vingt huit
CSA Classe Pas.
3211-05
Amérique Du Nord Certification
Listé UL, certifié CSA
Adapté pour
Circuits de dérivation, approprié en tant que moteur de déconnexion
Degré de Protection
CEI: IP65; UL/CSA Type 1, 12

Dimensions

115X126
② ZFS... Étiquette de montage non inclus en standard
③ Dimensions de Perçage de la porte
115X070
≦ 3 cadenas

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON SAFE SWITCHING EN.pdf 928 Kbytes
P1-32/EA/SVB/2HI11 012540 012540_FR.pdf 317 Kbytes P1-32/EA/SVB/2HI11 012540 012540_FR.pdf

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
