> EATON - MOELLER>Convertisseurs de fréquence Eaton>SVX175A1-5A4B2 180571 ELECTRIC Entraînement à fréquence Variable
Produit précédent Produit suivant

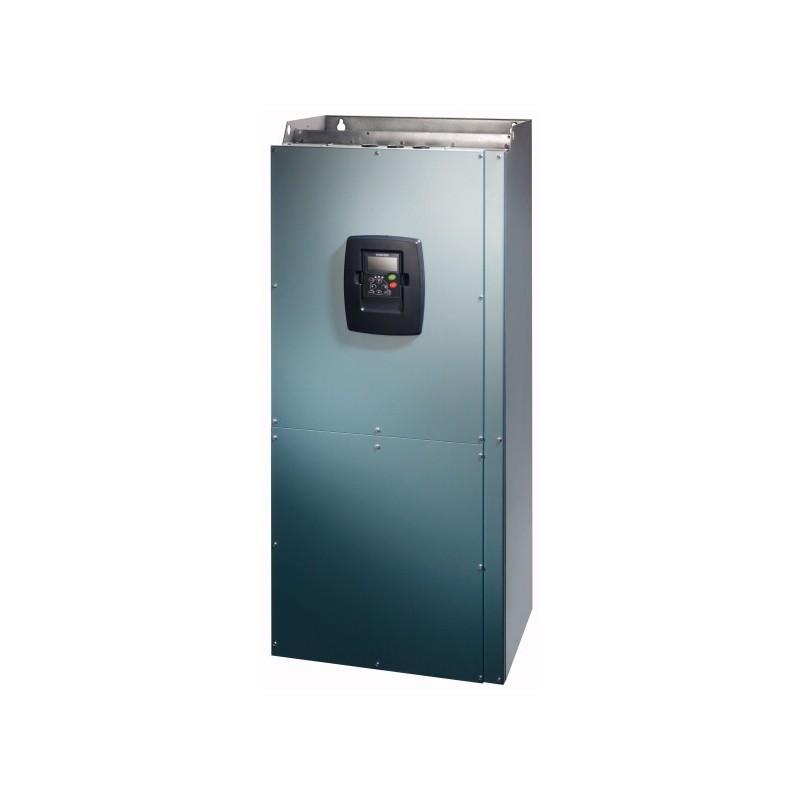

SVX175A1-5A4B2 180571 EATON ELECTRIC Entraînement à fréquence Variable Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

SVX175A1-5A4B2 180571 EATON ELECTRIC Entraînement à fréquence Variable

SVX175A1-5A4B2

180571

EATON-MOELLER

Entraînement à fréquence Variable

Plus de détails


Convertisseurs de fréquence Eaton

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Entraînement à fréquence Variable

Programme de livraison

La gamme de produits
Entraînements à fréquence Variable
Une partie du groupe de référence (par exemple, DIL)
SVX
Tension nominale d'utilisation [Ue]
600 V AC, 3-phase
690 V AC, 3-phase
La tension de sortie Ve[UDeux]
600 V AC, 3-phase
690 V AC, 3-phase
Tension d'alimentation (50/60Hz) [ULN]
525 (-15%) - 690 (±10%) V
Courant assigné nominal [Ie]
À 150% de surcharge [Ie]
170 A
À 110% de surcharge [Ie]
208 Un
Attribué puissance du moteur
Note
Pour moteurs à courant alternatif avec interne et externe de la ventilation avec 50 Hz / 60 Hz
Note
La surcharge de cycle pour 60 s toutes les 600 s
Note
à 690 V, 50 Hz
150 % De Surcharge [P]
160 kW
110 % De Surcharge [P]
200 kW
150 % De Surcharge [IM]
162 Un
110 % De Surcharge [IM]
202 Un
Note
à 690 V, 60 Hz
150 % De Surcharge [P]
200 HP
110 % De Surcharge [P]
200 HP
150 % De Surcharge [IM]
Cents soixante sept
110 % De Surcharge [IM]
Cents soixante sept
Degré de Protection
IP21
Connexion de bus de terrain (en option)
PROFIBUS-DP
PROFINET
EtherCAT
EtherNet/IP
Lon
CANopen®
DeviceNet
Modbus-TCP
Modbus-RTU
BACnet MS/TP
Équipée avec
Radio de suppression d'interférences filtre
Chopper de frein
L'affichage d'OLED
Supplémentaire de protection de carte PCB
Taille de l'image
FR9
Connexion SmartWire-DT
pas de

Données techniques

Général
Normes
Exigences générales: IEC/EN 61800-2
EMV exigences: la norme CEI/EN 61800-3
Exigences de sécurité: IEC/EN 61800-5-1
Certifications
CE, UL, cUL, MRC
Approbations
DNV
La qualité de la Production
RoHS, ISO 9001
Climatiques de vérification linguistique [ρw]
< 95% d'humidité relative, sans condensation, pas de corrosion, pas de gouttes d'eau %
La qualité de l'Air
3C2, 3S2
Température ambianteTempérature ambiante de fonctionnement min.
-10 °C
Température ambianteTempérature ambiante de fonctionnement max.
+50 °C
Température ambianteopération (110 % de surcharge) [ϑ]
-10 - +40 °C
Température ambianteDe stockage [ϑ]
-40 - +70 °C
Interférences Radio niveauInterférence Radio de la classe (EMC)
C2, C3, selon le moteur de la longueur de câble, la charge connectée, et dans des conditions ambiantes. Radio externe de suppression d'interférences filtres (en option) peut être nécessaire.
Interférences Radio niveauDe l'environnement (CEM)
1er et 2ème environnements selon EN 61800-3
Position de montage
Vertical
Altitude
0 - 1000 m au-dessus du niveau de la mer
au-dessus de 1000 m avec 1 % de réduction de performance par 100 m
max. 3000 m m
Degré de Protection
IP21
Protection contre le contact direct
BGV A3 (VBG4, les doigts et le dos de la main la preuve)
Circuit principal
AlimentationTension nominale d'utilisation [Ue]
600 V AC, 3-phase
690 V AC, 3-phase
AlimentationTension d'alimentation (50/60Hz) [ULN]
525 (-15%) - 690 (±10%) V
AlimentationLa configuration du système
AC des systèmes d'alimentation avec mise à la terre du point central
AlimentationDe la fréquence d'alimentation [fLN]
50/60 Hz
AlimentationGamme de fréquence [fLN]
45 à 66 (± 0%) Hz
Section de puissanceLa fonction
Entraînement à fréquence Variable interne DC lien et IGBT de l'onduleur
Section de puissanceLa tension de sortie Ve[UDeux]
600 V AC, 3-phase
690 V AC, 3-phase
Section de puissanceFréquence de sortie [fDeux]
0 - 50/60 (max. 320) Hz
Section de puissanceFréquence de commutation [fPWM]
1.5
réglable de 1 à 6 kHz
Section de puissanceMode De Fonctionnement
U/f contrôle
contrôle vectoriel sans codeur (SLV)
Section de puissanceRésolution en fréquence (valeur de consigne) [Δf]
0,01 Hz
Section de puissanceCourant assigné nominalÀ 150% de surcharge [Ie]
170 A
Section de puissanceCourant assigné nominalÀ 110% de surcharge [Ie]
208 Un
Section de puissanceÉquipée avec
Radio de suppression d'interférences filtre
Chopper de frein
L'affichage d'OLED
Supplémentaire de protection de carte PCB
Section de puissanceTaille de l'image
FR9
Moteur chargeurNote
Pour moteurs à courant alternatif avec interne et externe de la ventilation avec 50 Hz / 60 Hz
Moteur chargeurNote
La surcharge de cycle pour 60 s toutes les 600 s
Moteur chargeurNote
à 690 V, 50 Hz
Moteur chargeur150 % De Surcharge [P]
160 kW
Moteur chargeur110 % De Surcharge [P]
200 kW
Moteur chargeurNote
à 690 V, 60 Hz
Moteur chargeur150 % De Surcharge [P]
200 HP
Moteur chargeur110 % De Surcharge [P]
200 HP
Section de contrôle
Contrôle externe de la tension [Uc]
24 V DC (max. 250 mA) V
La tension de référence [Us]
10 V CC (max. 10 mA) V
Entrées analogiques
2, paramétrable, 0 - 10 V DC, 0/4 - 20 mA
Sorties analogiques
1, paramétrable, 0/4 - 20 mA
Entrées numériques
6, paramétrable, max. 30 V DC
Sorties numériques
1, paramétrable, 48 V DC/50 mA
Sorties de relais
2, paramétrable, N/O, 8 (24 V DC) / 8 A (250 V AC) / 0,4 A (125 V DC)
Affecté de commutation et de protection des éléments
Câblage D'AlimentationPrincipal starter150 % de surcharge (CT/IH à 50 °C)
DX-LN3-250
Moteur chargeurmoteur du starter150 % de surcharge (CT/IH à 50 °C)
DX-LM3-180
Moteur chargeurmoteur du starter110 % de surcharge (VT/IL à 40 °C)
DX-LM3-220
Moteur chargeurFiltre sinus150 % de surcharge (CT/IH à 50 °C)
LE PÉCHÉ-0287-6-0-P
Moteur chargeurFiltre sinus110 % de surcharge (VT/IL à 40 °C)
LE PÉCHÉ-0287-6-0-P

La vérification de la conception selon les normes EN/IEC 61439

Données techniques pour la vérification de la conception
Courant assigné nominal pour la dissipation de la chaleur [In]
170 A
La dissipation de la chaleur par pôle, actuel-dépendante [Pvid]
0 W
L'équipement de dissipation de la chaleur, le courant dépendant [Pvid]
4000 W
Statique de la dissipation de la chaleur, non-actuel-dépendante [Pvs]
0 W
La dissipation de la chaleur de la capacité [Pdiss]
0 W
Température ambiante de fonctionnement min.
-10 °C
Température ambiante de fonctionnement max.
+50 °C
EN/IEC 61439 de vérification de la conception
10.2 Résistance des matériaux et de pièces10.2.2 la résistance à la Corrosion
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.3.1 la Vérification de la stabilité thermique de l'enclos
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.3.2 Vérification de la résistance des matériaux isolants à la chaleur normale
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.3.3 Vérification de la résistance des matériaux isolants à la chaleur anormale et au feu en raison des effets électriques internes
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.4 la Résistance aux ultra-violets (UV)
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.5 de Levage
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.2 Résistance des matériaux et de pièces10.2.6 impact Mécanique
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.2 Résistance des matériaux et de pièces10.2.7 Inscriptions
Réponde à la norme.
10.3 Degré de protection des ASSEMBLÉES
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.4 les Dégagements d'air et de fuite
Réponde à la norme.
10.5 Protection contre les chocs électriques
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.6 l'Incorporation de dispositifs de commutation et de composants
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.7 Interne des circuits électriques et des connexions
Le panneau est de la responsabilité du constructeur.
10.8 connexion pour les conducteurs
Le panneau est de la responsabilité du constructeur.
10.9 propriétés d'Isolation10.9.2 de fréquence de Puissance électrique de la force
Le panneau est de la responsabilité du constructeur.
10.9 propriétés d'Isolation10.9.3 de tenue aux impulsions de tension
Le panneau est de la responsabilité du constructeur.
10.9 propriétés d'Isolation10.9.4 Tests de boîtiers en matériau isolant
Le panneau est de la responsabilité du constructeur.
10.10 élévation de la Température
Le panel builder est responsable de l'augmentation de la température de calcul. Eaton fournira la chaleur dissipation de données pour les appareils.
10.11 Court-circuit
Le panneau est de la responsabilité du constructeur. Le cahier des charges pour l'appareillage doit être observée.
10.12 compatibilité Électromagnétique
Le panneau est de la responsabilité du constructeur. Le cahier des charges pour l'appareillage doit être observée.
10.13 la fonction Mécanique
L'appareil répond aux exigences, à condition que les informations contenues dans la notice d'instructions (IL) est observée.

Approbations

Les Normes De Produit
UL 508C; CSA-C22.2 n ° 14; IEC/EN61800-3; IEC/EN61800-5; marquage CE
UL File No.
E134360
UL Catégorie Contrôle Pas.
NMMS, NMMS2, NMMS7. NMMS8
CSA No de dossier.
UL rapport s'applique à la fois aux états-unis et Canada
CSA Classe Pas.
3211-06
Amérique Du Nord Certification
Listé UL, certifié par UL pour utilisation au Canada
Spécialement conçu pour l'Amérique du Nord
Pas de
Adapté pour
Circuits de dérivation
Max. La Tension Nominale De La
3~ 690 V AC CEI: TN-S UL/CSA: "Y" (Solidement Ancrée Wey)
Degré de Protection
CEI: IP21

Dimensions

8230DIM-116

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON STARTING CONTROLLING MOTORS EN.pdf 37 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
SVX175A1-5A4B2 180571 FR_180571.pdf 193 Kbytes SVX175A1-5A4B2 180571 FR_180571.pdf
