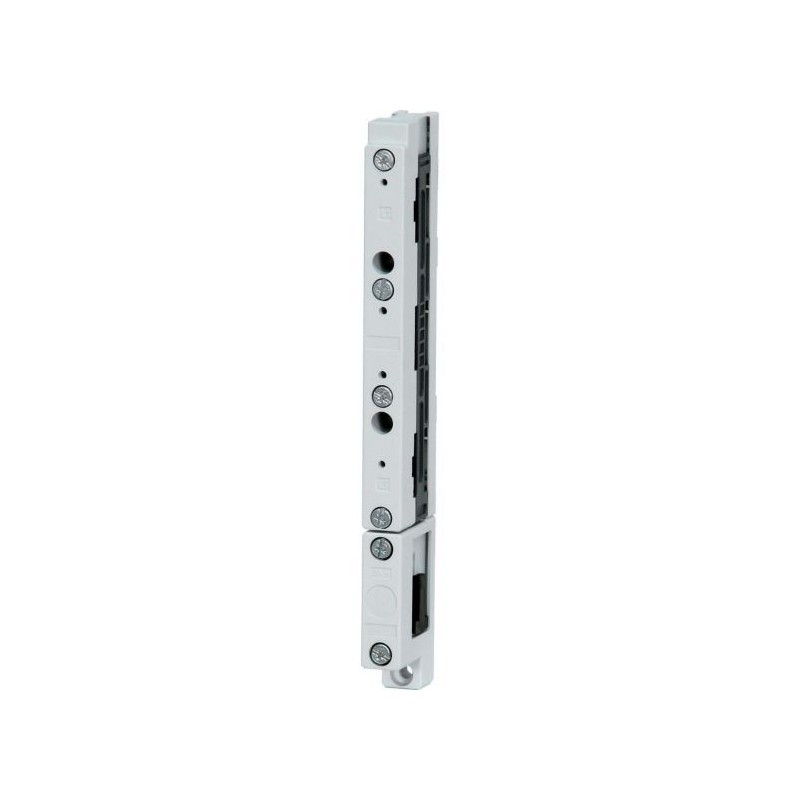

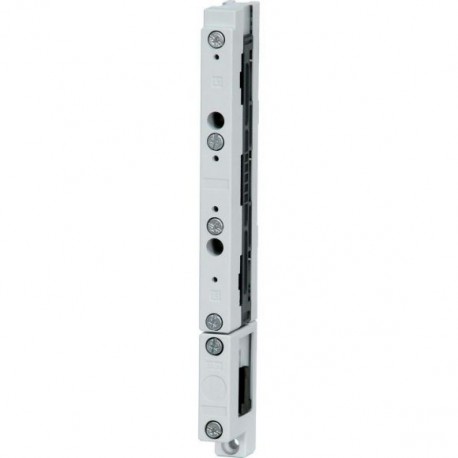

BBS-4/FL 138381 0001718007 EATON ELECTRIC Support de barre 4p, pour barres plates
BBS-4/FL
138381
0001718007
EATON-MOELLER
Support de barre 4p, pour barres plates
Systèmes de distribution d'énergie / Commutateurs > Support de barre omnibus
Accessoires de connexion pour boîtiers
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
En savoir plus
▲Support de barre 4p, pour barres plates
Support de jeux de barres IEC, système en 60 mm, courant assigné d'emploi Ie=630, pôles=4, utilisation pour 12x5/10, 15x5/10, 20x5/10, 25x5/10, 30x5/10, avec coulisseau d'arrêt pour l'adaptation à la taille respective des barres, avec des trous de vissage à l'intérieur, constance thermique à 120°C, tenue aux courants de fuite CTI 200, auto-extinguible selon UL 94, RAL 7035, thermoplastique, sans silicone, sans chlore , sans halogène, entraxe entre supports de barres en relation avec le diagramme de résistance aux courts-circuits
Gamme de livraison
Gamme
Système en 60 mm
Fonction de base
Système pour barres plates
Autres appareils de la gamme
Supports de barres
Support de jeux de barres IEC
Support de jeux de barres IEC
Matériau
Thermoplastique, sans silicone, sans chlore
Sans halogène
Sans halogène
Matériaux sans halogènes
oui
Auto-extinguible
selon UL 94
Couleur
RAL 7035
Tenue aux courants de fuite
CTI 200
Constance thermique
Jusqu'à 120°C
Description
avec coulisseau d'arrêt pour l'adaptation à la taille respective des barres
avec des trous de vissage à l'intérieur
avec des trous de vissage à l'intérieur
Pôles
4
Courant assigné d'emploi [Ie]
630 A
Utilisation avec
12 x 5/10
15 x 5/10
20 x 5/10
25 x 5/10
30 x 5/10
15 x 5/10
20 x 5/10
25 x 5/10
30 x 5/10
Caractéristiques techniques
Généralités
Conformité aux normes
vérifié par des essais de type selon VDE 0660 Partie 500, IEC/EN 60439-1
Température ambianteTempérature d’emploi max.
+35 °C
Entraxe entre phases
60 mm
Position de montage
horizontal, vertical
Circuits électriques
Tension assignée d'emploi [Ue]
690 V
Fréquence assignée [f]
50/60 Hz
Tension assignée d'isolement [Ui]
3000 V
Entraxe entre phases
60 mm
Entraxe des supports de barres [a]
250 mm
Courant assigné de crêteSections des barres 12 × 5 mm [Ipk]
50 kA
Courant assigné de crêtepour barre 20 x 5 mm [Ipk]
50 kA
Courant assigné de crêteSections des barres 25 × 5 mm [Ipk]
50 kA
Courant assigné de crêteSections des barres 30 × 5 mm [Ipk]
64 kA
Courant assigné de crêteSections des barres 12 × 10 mm [Ipk]
56 A
Courant assigné de crêtepour barre 20 x 10 mm [Ipk]
56 kA
Courant assigné de crêtepour barre 30 x 10 mm [Ipk]
73 kA
Courant assigné ininterrompu
selon DIN 43671, il faut prendre en compte le facteur de correction k2 en cas d'écarts de température
Courant assigné ininterrompu [Iu]Tu= 35 °C et Ts= 65 °CSections des barres 12 × 5 mm [Iu]
218 A
Courant assigné ininterrompu [Iu]Tu= 35 °C et Ts= 65 °CSections des barres 15 × 5 mm [Iu]
273 A
Courant assigné ininterrompu [Iu]Tu= 35 °C et Ts= 65 °CSections des barres 20 x 5 mm [ Iu]
349 A
Courant assigné ininterrompu [Iu]Tu= 35 °C et Ts= 65 °CSections des barres 25 x 5 mm [Iu]
436 A
Courant assigné ininterrompu [Iu]Tu= 35 °C et Ts= 65 °CSections des barres 30 x 5 mm [Iu]
491 A
Courant assigné ininterrompu [Iu]Tu= 35 °C et Ts= 65 °CSections des barres 12 x 10 mm [Iu]
392 A
Courant assigné ininterrompu [Iu]Tu= 35 °C et Ts= 65 °CSections des barres 20 x 10 mm [ Iu]
567 A
Courant assigné ininterrompu [Iu]Tu= 35 °C et Ts= 65 °CSections des barres 30 x 10 mm [ Iu]
687 A
Température des barresSchienentemperatur maxim.
70 °C
Durée de court-circuit [t]
20 ms
Caractéristiques électriques
Fréquence assignée [f]
50/60 Hz
Courant assigné d’emploi [Ie]
630 A
Matériaux
Matériau
Thermoplastique, sans silicone, sans chlore
Sans halogène
Sans halogène
Couleur
RAL 7035
Comportement à la flamme
Auto-extinguible selon UL 94-VO
Tenue aux courants de fuite
CTI 200
Constance thermique
Jusqu'à 120°C
Remarques
Entraxe entre supports de barres : si les entraxes entre supports sont différents, se référer à la courbe caractéristique.
Vérification de la conception selon IEC/EN 61439
Température d’emploi max.
+35 °C
Caractéristiques techniques ETIM 9.0
Energy distribution systems (EG000015) / Support de barre omnibus (EC001166)
Electricité, Electronique, Automatisation et Commande / Matériel d’isolation et de liaison électrique / Système de distribution de puissance / Support de barre collectrice (ecl@ss13-27-40-06-07 [ACO377016])
nombre de pôles
4
courant assigné max.
630 A
distance de rail
60 mm
