Agrandir l'image

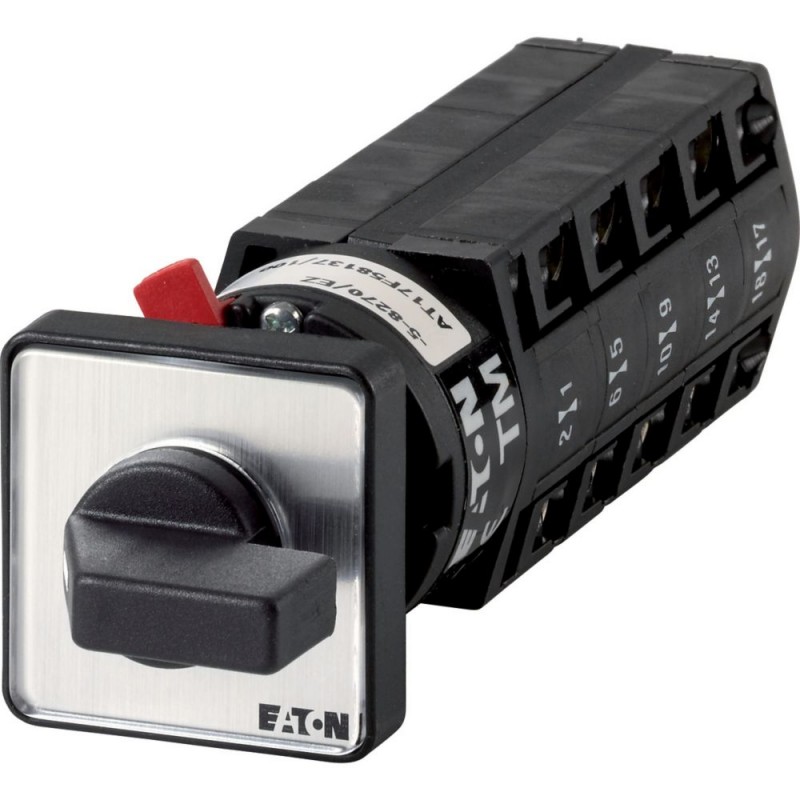

TM-5-8252/EZ 046123 EATON ELECTRIC Commutateurs à gradins, Contacts: 10, 10 A, plastron: 1-5, 60 °, 5 crans ..
TM-5-8252/EZ
046123
EATON-MOELLER
Commutateurs à gradins, Contacts: 10, 10 A, plastron: 1-5, 60 °, 5 crans 60°, à accrochage, Montage encastré avec fixation centrale
Appareillage industriel basse tension > Interrupteur
Sectionneurs et commutateurs à cames
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
En savoir plus
▲Commutateurs à gradins, Contacts: 10, 10 A, plastron: 1-5, 60 °, 5 crans 60°, à accrochage, Montage encastré avec fixation centrale
Commutateur à gradins, Gamme: Commutateurs de commande, Conformité aux normes: IEC/EN 60947, VDE 0660, CSA, UL, Commutateurs de commande selon IEC/EN 60947-5-1, Contacts auxiliaires à manœuvre positive d'ouverture selon IEC/EN 60947-5-1, Identificateur de type: TM, avec manette noire et plastron, Contacts: 10, Nombre de gradins: 5 crans 60°, Degré de protection: Face avant IP65, Forme: Montage encastré avec fixation centrale, Angles de rotation: 60 °, Comportement de coupure: à accrochage, sans position « 0 », 5 Galette(s), Courant assigné ininterrompu: Iu= 10 A, plastron: 1-5
Gamme de livraison
Gamme
Commutateurs de commande
Identificateur de type
TM
Fonction de base
Commutateurs à gradins
avec manette noire et plastron
Contacts
10
Nombre de gradins
5 crans 60°
Degré de protection
Face avant IP65
Forme
Montage encastré avec fixation centrale
Schéma
Angles de rotation
60 °
Comportement de coupure
à accrochage
sans position « 0 »
sans position « 0 »
Numéro de traitement
8252
N° de plastron
plastron
1-5
Puissance assignée d'emploi AC-23A, 50 - 60 Hz [P]
400 V [P]
3 kW
Courant assigné ininterrompu [Iu]
10 A
Remarque sur le courant assigné ininterrompu Iu
Courant assigné ininterrompu Iuspécifié pour la section maximale.
Nombre de galettes
5 Galette(s)
Caractéristiques techniques
Généralités
Conformité aux normes
IEC/EN 60947, VDE 0660, CSA, UL
Commutateurs de commande selon IEC/EN 60947-5-1
Contacts auxiliaires à manœuvre positive d'ouverture selon IEC/EN 60947-5-1
Commutateurs de commande selon IEC/EN 60947-5-1
Contacts auxiliaires à manœuvre positive d'ouverture selon IEC/EN 60947-5-1
Résistance climatique
Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Chaleur humide cyclique, selon IEC 60068-2-30
Température ambianteouvert
-25 - +50 °C
Catégorie de surtension/Degré de pollution
III/3
Tension assignée de tenue aux chocs [Uimp]
4000 V AC
Position de montage
Quelconque
Circuits électriques
Caractéristiques électriquesTension assignée d'emploi [Ue]
500 V AC
Caractéristiques électriquesCourant assigné ininterrompu [Iu]
10 A
Caractéristiques électriquesRemarque sur le courant assigné ininterrompu Iu
Courant assigné ininterrompu Iuspécifié pour la section maximale.
Tenue aux courts-circuitsavec fusible
10 A gG/gL
Pouvoir de coupure
Séparation sûre selon EN 61140Pertes par effet Joule par circuit sous Ie
0.15 W
Séparation sûre selon EN 61140Pertes par effet Joule par circuit électrique auxiliaire sous Ie(AC-15/230 V)
0.15 W
Longévité mécanique [manœuvres]
> 1 x 106
Fréquence de manœuvres max. [Man./h]
1200
Tension alternativeAC-21ACourant assigné d'emploi interrupteur400 V 415 V [Ie]
10 A
Tension alternativeAC-23APuissance assignée d'emploi AC-23A, 50 - 60 Hz [P]400 V 415 V [P]
3 kW
Fiabilité des contacts sous 24 V DC, 10 mA [Taux de ratés]
< 10-5,< 1 échec sur 100 000 opérations de commutation HF
Sections raccordables
âme massive ou multibrins
1 x 1,5
2 x 1,5 mm2
2 x 1,5 mm2
Souple à embout selon DIN 46228
1 x 1,0
2 x 1,0 mm2
2 x 1,0 mm2
souple
1 x 1,5
2 x 1,5 mm2
2 x 1,5 mm2
Vis de raccordement
M2,5
Couple de serrage vis de raccordement
0.4 Nm
Caractéristiques électriques homologuées
Circuits électriquesTension assignée d'emploi [Ue]
300 V AC
Circuits électriquesCourant assigné ininterrompu max.Circuits principauxUtilisation générale
10 A
Circuits électriquesCourant assigné ininterrompu max.Circuits auxiliairesGeneral Use [IU]
10 A
Circuits électriquesCourant assigné ininterrompu max.Circuits auxiliairesPilot Duty
A300
Pouvoir de coupurePuissance moteur maximalemonophasés120 V AC
0.33 HP
Pouvoir de coupurePuissance moteur maximalemonophasés240 V AC
0.75 HP
Pouvoir de coupurePuissance moteur maximalemonophasés277 V AC
0.75 HP
Pouvoir de coupurePuissance moteur maximaletriphasés120 V AC
0.75 HP
Pouvoir de coupurePuissance moteur maximaletriphasés240 V AC
1 HP
Sections raccordablesà âme massive ou souples avec embout
14 AWG
Sections raccordablesVis de raccordement
M2,5
Sections raccordablesCouple de serrage
3.5 lb-in
Vérification de la conception selon IEC/EN 61439
Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
10 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0.15 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
0 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+50 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Résistance aux UV uniquement avec toit de protection.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 7.0
Commutateurs basse tension (EG000017) / Interrupteur (EC002611)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Sectionneur, interrupteur, commutateur / Commutateur de commande ([email protected] [ACN998011])
type d'interrupteur
commutateur multi-positions
nombre de pôles
2
tension de fonctionnement nominale max. Ue en CA
500 V
courant permanent nominal (Iu)
10 A
nombre de positions de commutation
5
avec position 0
non
avec retour automatique à la position 0
non
type de construction de l'appareil
appareil encastré
largeur en nombre de modules
0
convient pour montage au sol
non
adapté à une fixation frontale
oui
adapté à un montage en distributeur
non
adapté à un montage intermédiaire
non
appareil complet dans un boîtier
non
finition de l'élément d'actionnement
manette / levier
taille du panneau frontal
30 x 30 mm
classe de protection (IP), face avant
IP65
degré de protection (NEMA), façade
autre
Homologations
Product Standards
UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94; IEC/EN 60947-3; CE marking
UL File No.
E36332
UL Category Control No.
NLRV
CSA File No.
UL report applies to both US and Canada
North America Certification
UL listed, certified by UL for use in Canada
Degree of Protection
IEC: IP65; UL/CSA Type: –
Encombrements
Dispositif de commande par clé
Dimensions de perçages, porte
Dimensions de perçage au choix : 16,2 mm = sans réduction ≙ RMQ16 ; 22,3 mm = avec réduction ≙ RMQ Titan
Dimensions de perçage au choix : 16,2 mm = sans réduction ≙ RMQ16 ; 22,3 mm = avec réduction ≙ RMQ Titan
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF EATON SAFE SWITCHING EN.pdf | 928 Kbytes |
|
| TM-5-8252/EZ 046123 FR_046123.pdf | 350 Kbytes |
|
