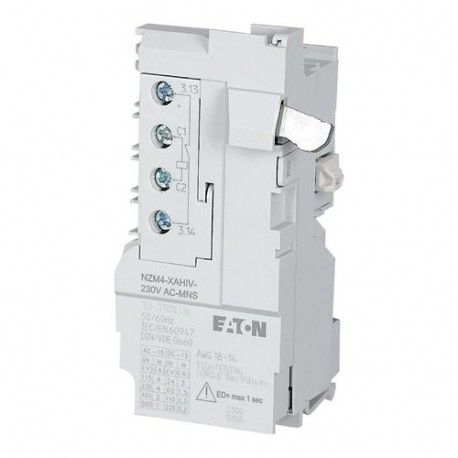

NZM4-XAHIV-230AC-MNS 274143 Y7-274143 EATON ELECTRIC Déclencheur à émission de tension, 230VAC, +1Fa, pour d.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NZM4-XAHIV-230AC-MNS 274143 Y7-274143 EATON ELECTRIC Déclencheur à émission de tension, 230VAC, +1Fa, pour d..

NZM4-XAHIV-230AC-MNS

274143

Y7-274143

EATON-MOELLER

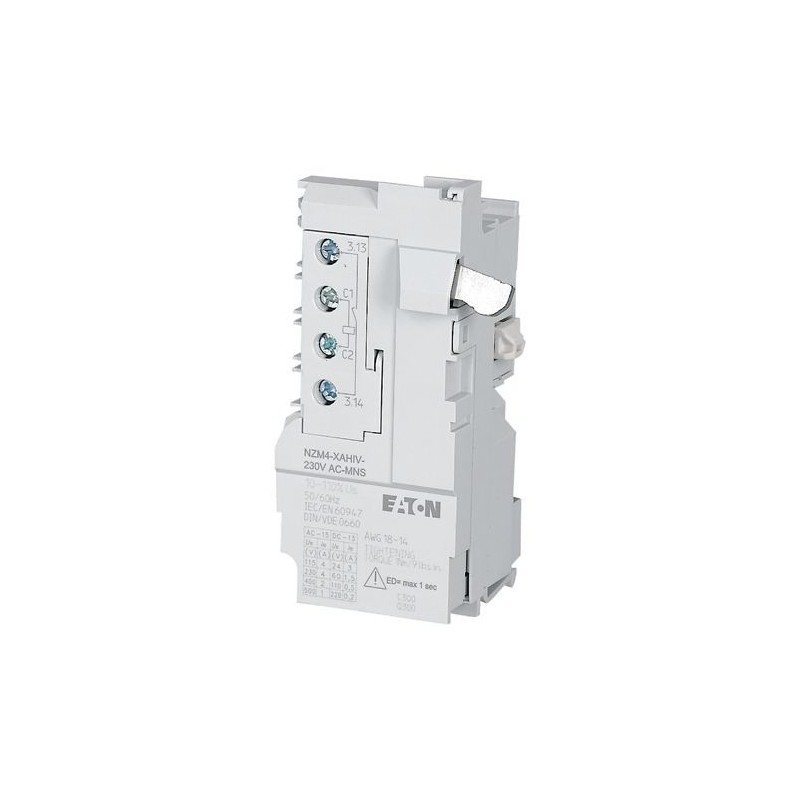

Déclencheur à émission de tension, 230VAC, +1Fa, pour disjoncteur de maille, taille 4

NZM4-XAHIV-230AC-MNS

Eaton Moeller series NZM - Molded Case Circuit Breaker. Shunt release, 230VAC, +1early N/O, for mesh network, size 4

Accessoires optionnels pour la série de disjoncteurs NZM offre une gamme complète d’options d’application pour une utilisation dans le monde entier. Le montage est toujours flexible et facile grâce aux groupes de fonctions modulaires. Remarques : pour le disjoncteur de réseau maillé. Temps de fonctionnement maximum = 1s plage de fonctionnement 10-110 % Us. Non approuvé UL/CSA. Tension nominale de commande 230VAC. Ne peut pas être installé simultanément avec NZM...-XHIV... contact auxiliaire de fabrication précoce ou NZM...-XU... libération de sous-tension. fonctionnement intermittent garanti par le raccordement en série d’un contact d’ouverture M22-(C)K10. La durée maximale de fonctionnement du déverrouillage du shunt pour le disjoncteur de réseau maillé est de 1 s. Ouverture précoce du contact auxiliaire à la mise en marche (fonctionnement manuel) : environ 90 ms. Peut être utilisé pour : NZM4(-4), N(N/O)4(-4)

Plus de détails


Appareillage industriel basse tension > Bobine à émission

Commutateurs automatiques à boîtier moulé NZM

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $263.32
Prix unitaire: $263.32
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller series NZM release
Catalog Number
274143
Model Code
NZM4-XAHIV-230AC-MNS
EAN
4015082741433
Product Length/Depth
107 mm
Product Height
51 mm
Product Width
64 mm
Product Weight
0.218 kg
Compliances
IEC
RoHS conform

Spécifications du produit

Used with
NZM4(-4), N(S)4(-4)
Type
Special features
  • Shunt release for mesh network circuit-breakers in conjunction with NZM-XZM capacitor unit
  • Only for short-time operation with a maximum on-time = 1 s
  • Operating range 10 - 110 % Us
  • not UL/CSA approved
  • Rated control voltage 230 V AC
  • Cannot be installed simultaneously with NZM...-XHIV... early-make auxiliary contact or NZM...-XU... undervoltage release.
  • Cannot be used in conjunction with NZM...-XR... remote operator.
  • Intermittent operation guaranteed by series connection of an M22-(C)K10 make contact.
  • Early-make time of integrated auxiliary contact upon switching on (manual operation): approx. 90 ms.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Electric connection type
Screw connection
Fitted with:
Early-make auxiliary contact
Frame
NZM4
Frequency rating
50 Hz / 60 Hz (shunt release)
Minimum command time - max
15 ms
Minimum command time - min
10 ms
Current consumption - max
0.5 A
Number of contacts (normally open contacts)
1
Reaction time
20 ms
Rated control supply voltage
230 V AC
Rated control supply voltage (Us) at AC, 50 Hz - max
230 V
Rated control supply voltage (Us) at AC, 50 Hz - min
230 V
Rated control supply voltage (Us) at AC, 60 Hz - max
230 V
Rated control supply voltage (Us) at AC, 60 Hz - min
230 V
Suitable for
Off-load switch
Voltage type
AC
Terminal capacity (solid/flexible conductor)
18 - 14 AWG (2x) for undervoltage releases, off-delayed
0.75 mm² - 2.5 mm² (1x) at shunt release with ferrule
18 - 14 AWG (1x) at shunt release
18 - 14 AWG (2x) at shunt release
18 - 14 AWG (1x) for undervoltage releases, off-delayed
0.75 mm² - 2.5 mm² (1x) for undervoltage releases, off-delayed with ferrule
0.75 mm² - 2.5 mm² (2x) at shunt release with ferrule
0.75 mm² - 2.5 mm² (2x) for undervoltage releases, off-delayed with ferrule
Rated control supply voltage (Us) at DC - max
0 V
Rated control supply voltage (Us) at DC - min
0 V
Voltage rating at AC (x Us) - max
1.1
Voltage rating at AC (x Us) - min
.1
Number of contacts (normally closed contacts)
0
Number of contacts (change-over contacts)
0
Undelayed short-circuit release - min
0 A
Undelayed short-circuit release - max
0 A
Time on duty - max
1000 ms
Rated control voltage (relay contacts)
230 V AC

ETIM for 274143 Appareillage industriel basse tension (EC001023)
Caractéristique Valeur
Tension d'alimentation de courant nominal à CA 50 Hz (EF003978) 230 V
Tension d'alimentation de courant nominal à CA 60 Hz (EF003979) 230 V
Tension d'alimentation de courant nominal CC (EF003980) 0 V
Type de tension d'actionnement (EF008242) CA
Valeur initiale plage de réglage d'un déclencheur de court-circuit non retardé (EF008187) 0 A
Valeur finale plage de réglage d'un déclencheur de court-circuit non retardé (EF008188) 0 A
Finition du raccordement électrique (EF003961) Borne à vis
Nombre de contacts en tant que contacts à fermeture (EF008256) 1
Nombre de contacts en tant que contacts à ouverture (EF008255) 0
Nombre de contacts en tant qu'inverseurs (EF008257) 0
Adapté à un disjoncteur (EF005863) Non
Adapté à un commutateur (EF001543) Oui
Adapté à un commutateur de protection de moteur (EF005826) Non
Adapté à un relais de surcharge (EF001545) Non

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM4-XAHIV-230AC-MNS Y7-274143 274143 ES_266473.pdf 2 Mbytes NZM4-XAHIV-230AC-MNS Y7-274143 274143 ES_266473.pdf
