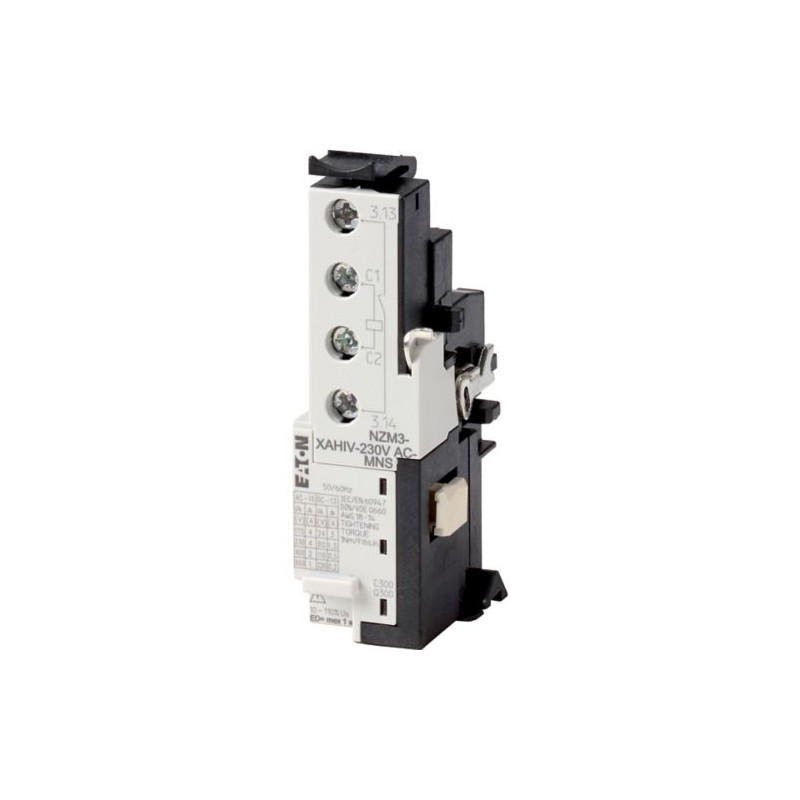

Déclencheur à émission de tension, 230VAC, +1Fa, pour disjoncteur de maille, taille 3

NZM3-XAHIV-230AC-MNS

Plus de détails


Appareillage industriel basse tension > Bobine à émission

Accessoires NZM

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $107.25
Prix unitaire: $107.25

Quantité Prix
1+$107.25
2+$96.88
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Déclencheur à émission de tension, 230VAC, +1Fa, pour disjoncteur de maille, taille 3
Equipements complémentaires optionnels pour la gamme des disjoncteurs NZM : grand choix d’applications pour le marché mondial. Flexibilité et simplicité du montage grâce aux groupes fonctionnels modulaires. Remarques : pour disjoncteurs de maille. Facteur de marche max. = 1 s plage de fonctionnement 10-110 % Us. Absence d'agrément UL/CSA. Tension assignée d'alimentation des circuits de commande 230 VAC. Montage impossible avec contacts auxiliaires à action avancée NZM…-XHIV… ou déclencheur à manque de tension NZM…-XU… Garantir service temporaire par le montage en amont d'un contact à fermeture M22-(C)K10. Le facteur de marche max. des déclencheurs à émission de tension pour les disjoncteurs de maille est de 1 s. Action avancée du contact auxiliaire à l'ouverture et à la fermeture (actionnement manuel) : 20 ms env. Utilisation pour : NZM3(-4), N(S)3(-4)

Gamme de livraison

Gamme
Equipements complémentaires
Equipements complémentaires
Déclencheur à émission de tension
Equipements complémentaires
Déclencheurs à émission de tension
norme / homologation
IEC
Taille
NZM3
Description
Déclencheur à émission de tension pour disjoncteur de maille en association avec coffret condensateur NZM-XCM
Uniquement service temporaire avec facteur de marche max. = 1 s
Plage de fonctionnement 10 - 110 % Us
Absence d'agrément UL/CSA
Tension assignée d'alimentation des circuits de commande pour 230 V AC
Montage impossible en association avec des contacts auxiliaires à action avancée NZM…-XHIV… ou un déclencheur à manque de tension NZM…-XU…
Non utilisable en association avec une télécommande NZM…-XR…
Service temporaire assuré par le montage en amont d'un contact à fermeture M22-(C)K10.
Action avancée du contact auxiliaire intégré à l'ouverture et à la fermeture (actionnement manuel) : 20 ms env.
Contacts auxiliaires
avec contact auxiliaire à action avancée
Tension assignée de commande [Us]
230 V AC V
Utilisation avec
NZM3(-4), N(S)3(-4)
Schéma
123S142

Caractéristiques techniques

Déclencheurs à émission de tension
Tension assignée de commande [Us]Tension alternative [Us]tension alternative [Us]
230 V AC
Plage de fréquence
50/60 Hz
Plage de fonctionnementtension alternative [x Us]
0.1 - 1.1
Consommation max. sous 110% Us (230 V 50 Hz)
0.5 A
Temps d'ouverture maximal (temps de réaction jusqu'à l'ouverture des contacts principaux)
20 ms
Facteur de marche max.
1000 ms
Impulsion minimale
10 … 15 ms
Sections raccordablesà âme massive ou souples, avec embout
1 x (0,75 - 2,5)
2 x (0,75 - 2,5) mm2
Sections raccordables
1 x (18 … 14)
2 x (18 … 14) AWG

Vérification de la conception selon IEC/EN 61439

Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 7.0

Commutateurs basse tension (EG000017) / Bobine à émission (EC001023)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Interrupteur de puissance (BT, < 1 kV) / Déclencheur à émission de courant ([email protected] [AKF016013])
tension d'alimentation de courant nominal Us à CA 50 Hz
230 - 230 V
tension d'alimentation de courant nominal Us à CA 60 Hz
230 - 230 V
tension d'alimentation de courant nominal Us CC
0 - 0 V
type de tension d'actionnement
AC
valeur initiale plage de réglage d'un déclencheur de court-circuit non retardé
0 A
valeur finale plage de réglage d'un déclencheur de court-circuit non retardé
0 A
finition du raccordement électrique
borne à vis
nombre de contacts en tant que contacts à fermeture
1
nombre de contacts en tant que contacts à ouverture
0
nombre de contacts en tant qu'inverseurs
0
adapté à un disjoncteur
oui
adapté à un commutateur
oui
adapté à un commutateur de protection de moteur
non
adapté à un relais de surcharge
non
