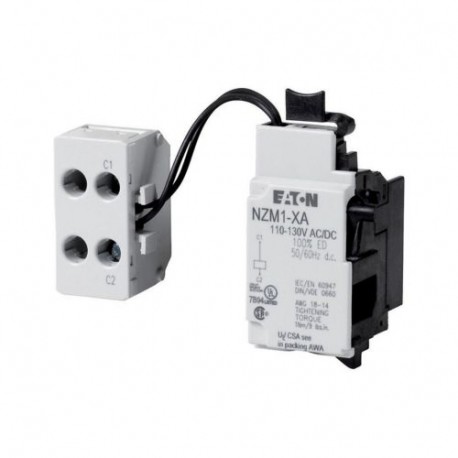

NZM1-XA480-525AC/DC 259730 Y7-259730 EATON ELECTRIC Déclencheur à émission de tension, 480-525VAC/DC, +petit.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NZM1-XA480-525AC/DC 259730 Y7-259730 EATON ELECTRIC Déclencheur à émission de tension, 480-525VAC/DC, +petit..

NZM1-XA480-525AC/DC

259730

Y7-259730

EATON-MOELLER

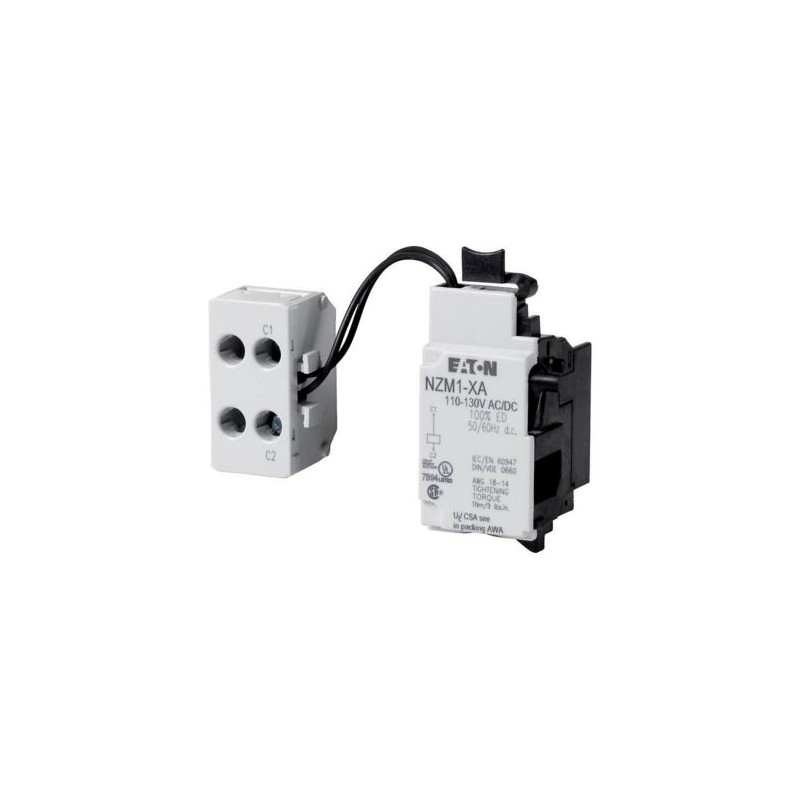

Déclencheur à émission de tension, 480-525VAC/DC, +petit bornier latéral

NZM1-XA480-525AC/DC

Eaton Moeller series NZM - Molded Case Circuit Breaker. Shunt release, 480-525VAC/DC, +lateral terminal bracket

Accessoires optionnels pour la série de disjoncteurs NZM offre une gamme complète de possibilités d’application pour une utilisation dans le monde entier. Les groupes fonctionnels modulaires rendent le montage flexible et simple.

Plus de détails


Appareillage industriel basse tension > Bobine à émission

Commutateurs automatiques à boîtier moulé NZM

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $106.84
Prix unitaire: $106.84
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller series NZM release
Catalog Number
259730
Model Code
NZM1-XA480-525AC/DC
EAN
4015082597306
Product Length/Depth
37 mm
Product Height
66 mm
Product Width
32 mm
Product Weight
0.044 kg
Compliances
UL/CSA
IEC
RoHS conform

Spécifications du produit

Type
Special features
  • Switches are tripped by a voltage pulse or by the application of uninterrupted voltage.
  • If the shunt trip is live, contact with the circuit breaker’s primary contacts is prevented when switched on.
  • Shunt releases cannot be installed simultaneously with NZM...-XHIV... early-make auxiliary contact or NZM...-XU... undervoltage release.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Electric connection type
Screw connection
Frame
NZM1
Used with
NZM1(-4), N(S)1(-4)
Number of contacts (normally open contacts)
0
Rated control supply voltage (Us) at AC, 50 Hz - max
525 V
Rated control supply voltage (Us) at AC, 50 Hz - min
480 V
Rated control supply voltage (Us) at AC, 60 Hz - max
525 V
Rated control supply voltage (Us) at AC, 60 Hz - min
480 V
Suitable for
Off-load switch
Voltage type
AC/DC
Rated control supply voltage (Us) at DC - max
525 V
Rated control supply voltage (Us) at DC - min
24 V
Number of contacts (normally closed contacts)
0
Number of contacts (change-over contacts)
0
Undelayed short-circuit release - min
0 A
Undelayed short-circuit release - max
0 A

ETIM for 259730 Appareillage industriel basse tension (EC001023)
Caractéristique Valeur
Tension d'alimentation de courant nominal à CA 50 Hz (EF003978) 480 V
Tension d'alimentation de courant nominal à CA 60 Hz (EF003979) 480 V
Tension d'alimentation de courant nominal CC (EF003980) 24 V
Type de tension d'actionnement (EF008242) CA/CC
Valeur initiale plage de réglage d'un déclencheur de court-circuit non retardé (EF008187) 0 A
Valeur finale plage de réglage d'un déclencheur de court-circuit non retardé (EF008188) 0 A
Finition du raccordement électrique (EF003961) Borne à vis
Nombre de contacts en tant que contacts à fermeture (EF008256) 0
Nombre de contacts en tant que contacts à ouverture (EF008255) 0
Nombre de contacts en tant qu'inverseurs (EF008257) 0
Adapté à un disjoncteur (EF005863) Non
Adapté à un commutateur (EF001543) Oui
Adapté à un commutateur de protection de moteur (EF005826) Non
Adapté à un relais de surcharge (EF001545) Non

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM1-XA480-525AC/DC Y7-259730 259730 259730_FR.pdf 154 Kbytes NZM1-XA480-525AC/DC Y7-259730 259730 259730_FR.pdf
