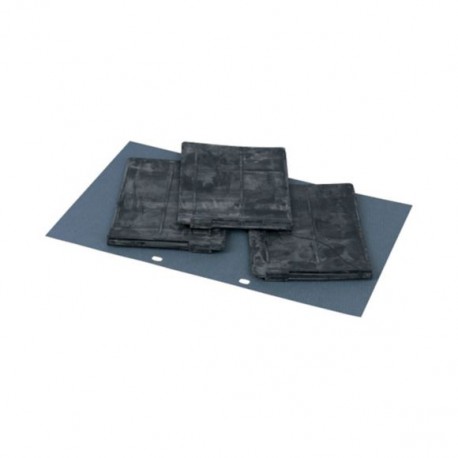

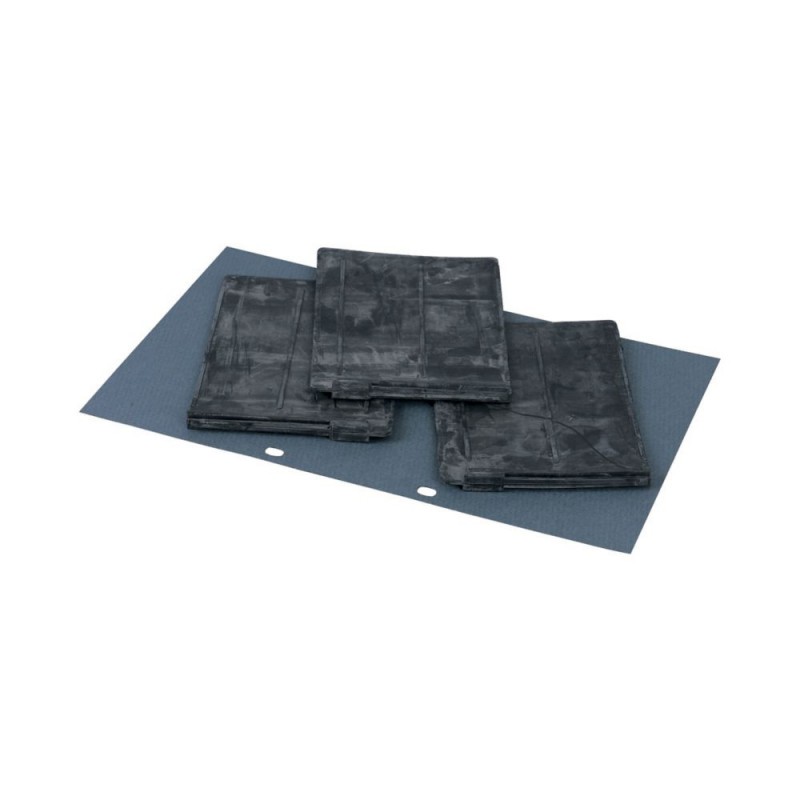

NZM4-4-XKP 281596 EATON ELECTRIC Séparateur de phases 4p, taille 4
NZM4-4-XKP
281596
EATON-MOELLER
Séparateur de phases 4p, taille 4
Appareillage industriel basse tension > Séparation de phases pour disjoncteur
Accessoires NZM
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Achetés habituellement ensemble
▲En savoir plus
▲Séparateur de phases 4p, taille 4
Equipements complémentaires optionnels pour la gamme des disjoncteurs NZM : permet un grand choix d’applications pour le marché mondial. Flexibilité et simplicité du montage grâce aux groupes fonctionnels modulaires. Remarques : La référence contient des éléments pour raccordement par le haut ou par le bas d'appareils 3 et 4 pôles. Fourni avec l'épanouisseur. Non combinable avec borne à tunnel NZM4(-4)-XKA, raccordement par l'arrière NZM4-XKR. Isolement en cas de raccordement de cosses, barre, plages de raccordement ou en cas d'utilisation de bornes pour feuillards. Utilisation pour : NZM4-4, N4-4
Gamme de livraison
Gamme
Equipements complémentaires
norme / homologation
IEC
Nombre de pôles
tétrapolaire
Nombre de conducteurs
tétrapolaire
Taille
NZM4
Equipements complémentaires
Technique de raccordement
Equipements complémentaires
Séparateur de phases
Utilisation avec
NZM4-4, N4-4
Remarques
La référence contient des éléments destinés à un raccordement par le haut ou le bas de disjoncteurs tri ou tétrapolaires.
Fourni avec l'épanouisseur.
Non combinable avec borne à tunnel NZM4(‐4)‐XKA, raccordement par l'arrière NZM4‐XKR.
Isolement en cas de raccordement de cosses, barres, plages de raccordement ou feuillards.
Vérification de la conception selon IEC/EN 61439
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 9.0
Low-voltage industrial components (EG000017) / Séparation de phases pour disjoncteur (EC002035)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Interrupteur de puissance (BT, < 1 kV) / Séparateur de phase pour disjoncteur (ecl@ss13-27-37-04-25 [ACN959016])
modèle
autre
Datasheet - PDF
