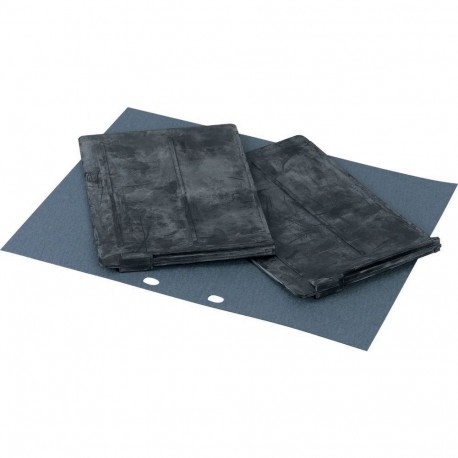

NZM3-XKP 100512 Y7-100512 EATON ELECTRIC Séparateur de phases, 3p, taille 3 Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NZM3-XKP 100512 Y7-100512 EATON ELECTRIC Séparateur de phases, 3p, taille 3

NZM3-XKP

100512

Y7-100512

EATON-MOELLER

Séparateur de phases, 3p, taille 3

NZM3-XKP

Eaton Moeller series NZM - Molded Case Circuit Breaker. Phase isolator, 3p, size 3

Accessoires optionnels pour la série de disjoncteurs NZM offre une gamme complète d’options d’application pour une utilisation dans le monde entier. Le montage est toujours flexible et facile grâce aux groupes de fonctions modulaires. Remarques : le modèle contient des pièces, y compris une plaque isolante pour plaque de montage, pour une borne située en haut ou en bas pour des disjoncteurs à 3 ou 4 pôles. Inclus avec l’extension de largeur de connexion. Ne peut pas être combiné avec le terminal tunnel NZM3(-4)-XKA, connexion sur l’arrière NZM3(-4)-XKR. Protection d’isolation en cas d’utilisation de cosses de câble, de jeux de barres ou de bandes. Peut être utilisé pour : NZM3(-4), PN3(-4), N(N/O)3(-4)

Plus de détails


Appareillage industriel basse tension > Séparation de phases pour disjoncteur

Commutateurs automatiques à boîtier moulé NZM

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $46.88
Prix unitaire: $46.88
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Achetés habituellement ensemble

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller series NZM connection type
Catalog Number
100512
Model Code
NZM3-XKP
EAN
4015081004966
Product Length/Depth
100.2 mm
Product Height
161.6 mm
Product Width
48.5 mm
Product Weight
0.14 kg
Compliances
IEC
UL/CSA
RoHS conform
Certifications
UL (Category Control Number DIHS)
UL listed
CSA (Class No. 1432-01)
IEC60947
UL (File No. E31593)
CSA-C22.2 No. 5-09
CSA (File No. 22086)
UL489
CE marking
CSA certified

Spécifications du produit

Used with
NZM3(-4), PN3(-4), N(S)3(-4)
Type
AccessoryPhase isolatorsTerminal
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Frame
NZM3
Number of poles
Three-pole
Phase separator type
Other

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM3-XKP Y7-100512 100512 ES_100512.pdf 4 Mbytes NZM3-XKP Y7-100512 100512 ES_100512.pdf
