Q18LWK3R1-WS/WB 072340 Q18LWK3R1-WS-WB EATON ELECTRIC Commutateur rotatif lumineux, 3 positions, blanc, à ac..
Q18LWK3R1-WS/WB
072340
Q18LWK3R1-WS-WB
EATON-MOELLER
Commutateur rotatif lumineux, 3 positions, blanc, à accrochage +lampe à incandescence 24V
Appareillage industriel basse tension > Tête de sélecteur
Moyens de contrôle et de signalisation
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Les plus vendus
▲En savoir plus
▲Commutateur rotatif lumineux, 3 positions, blanc, à accrochage +lampe à incandescence 24V
Commutateur rotatif lumineux, Gamme: RMQ16, Appareil individuel, Forme: à manette, à accrochage/à rappel, avec anneau de blocage en rotation VS, avec lampe à incandescence, 24 V, 3 positions, Couleur Manette: blanc, Degré de protection: IP65, Connexion à SmartWire-DT: non, Dimensions frontales: 18 x 18 mm, Degré de protection: IP65
Gamme de livraison
Gamme
RMQ16
Fonction de base
Commutateurs rotatifs lumineux
Appareil individuel/Appareil complet
Appareil individuel
Forme
à manette
à accrochage/à rappel
Fonction : [
= à rappel]
= à rappel]45°
45°
45°Description
avec anneau de blocage en rotation VS
avec lampe à incandescence, 24 V
avec lampe à incandescence, 24 V
3 positions
Couleur
Manette
blanc
Degré de protection
IP65
Connexion à SmartWire-DT
non
Dimensions frontales
18 x 18 mm
Caractéristiques techniques
Généralités
Conformité aux normes
IEC/EN 60947, VDE 0660
Longévité mécanique [manœuvres]
> 3 x 106
Fréquence de commande [man./h]
≦ 1800
Couple de commande
≦ 0.2 Nm
Degré de protection IEC/EN 60529
IP65
Résistance climatique
Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Chaleur humide cyclique, selon IEC 60068-2-30
Température ambianteAppareil nu
-25 - +60 °C
Température ambianteAppareil sous enveloppe
- 25 - 40 °C
Position de montage
Quelconque
Tenue aux chocs
> 40
selon IEC 60068-2-27
Durée de choc 11 ms
Semi-sinusoïdal g
selon IEC 60068-2-27
Durée de choc 11 ms
Semi-sinusoïdal g
Sections raccordables
0.5 - 1.0 mm2
Bornes plates pour connexion rapide
2.8 x 0.8 mm selon DIN 46244
Clip pour bornes plates
2.8 x 0.8 mm selon DIN 46247 et IEC 60760
Circuits électriques
Tension assignée de tenue aux chocs [Uimp]
800 V AC
Tension assignée d'isolement [Ui]
250 V
Catégorie de surtension/Degré de pollution
III/3
Tension assignée d'emploi [Ue]
24 V AC
Fiabilité des contactssous 24 V DC/5 mA [HF]
< 10-7(autrement dit 1 erreur sur 107cycles de manœuvres) Taux d'erreurs
Fiabilité des contactssous 5 V DC/1 mA [HF]
< 5 x 10-6(1 défaillance sur 5 x 106cycles de manœuvres) Taux d'erreurs
Utilisation d’embouts isolants ISH 2,8
>24 V AC/DC conseillés
>50 V AC ou 120 V DC obligatoires, y compris sur les bornes libres
>50 V AC ou 120 V DC obligatoires, y compris sur les bornes libres
Vérification de la conception selon IEC/EN 61439
Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
1 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+60 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Sur demande
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 7.0
Commutateurs basse tension (EG000017) / Tête de sélecteur (EC000222)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Appreillage de commande et de signalisation / Tête pour sélecteur ([email protected] [AKF031014])
nombre de positions de commutation
3
finition de l'élément d'actionnement
manette / levier
adapté à l'éclairage
oui
couleur de l'élément d'actionnement
noir
couleur de la calotte du voyant lumineux
blanc
type de lentille
carré
diamètre de trou
16 mm
largeur de l'ouverture
0 mm
hauteur de l'ouverture
0 mm
fonction de commutation encliquetable
oui
à rappel
oui
avec bague frontale
oui
matériau de la bague frontale
plastique
couleur de bague frontale
noir
classe de protection (IP), face avant
IP65
Degré de protection (NEMA)
1
Homologations
Product Standards
IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
46552
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified
Degree of Protection
UL/CSA Type 1

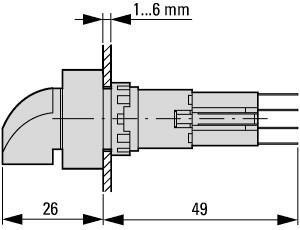

Encombrements
Auxiliaires de commande et de signalisation
Forme carrée
Forme carrée
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF EATON COMMAND INDICATION EN.pdf | 23 Mbytes |
|
| PDF CATALOGUE EATON EN.pdf | 51 Mbytes |
|
| Q18LWK3R1-WS/WB Q18LWK3R1-WS-WB 072340 FR_072340.pdf | 207 Kbytes |
|
