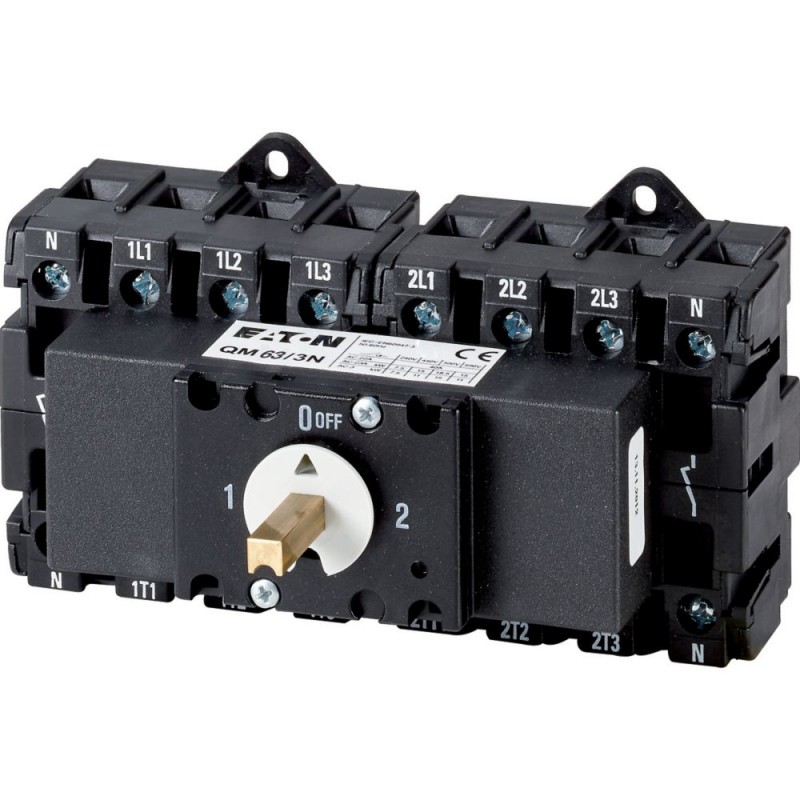

QM63/3N 1319915 EATON MOELLER Sélecteur, 2x4p, 63A, interrupteur-sectionneur Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

QM63/3N 1319915 EATON MOELLER Sélecteur, 2x4p, 63A, interrupteur-sectionneur

QM63/3N

1319915

EATON - MOELLER

Disponible Expédition hui

Sélecteur, 2x4p, 63A, interrupteur-sectionneur

Plus de détails


Interrupteur Sectionneur Disjoncteur

DUMECO Switch-Disconnectors- EATON - MOELLER

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON - MOELLER

*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Produits connexes

En savoir plus



Gamme de livraison
Gamme
  Sélecteur
Identificateur de type
  QM
Arrêt d'urgence
  en option

  sans poignée rotative
avec axe de commande, 6 mm carré
Information sur la fourniture
  Contact auxiliaire pouvant être monté ultérieurement.
Nombre de pôles
  2 x (3 pôles + N)
Circuits auxiliaires


 Contact F0

 Contact O0
Degré de protection
  IP20
Forme
  Encastrement / Montage encastré avec fixation arrière


Puissance assignée d'emploi AC-23A, 50 - 60 Hz

400 V
PkW22
Courant assigné ininterrompu
IuA63
Caractéristiques techniques
Généralités
Conformité aux normes
  IEC/EN 60947, VDE 0660, IEC/EN 60204,
Interrupteurs-sectionneurs selon IEC/EN 60947-3
Certifications
  CE, RoHs
Catégorie de surtension/Degré de pollution
  III/3
Position de montage
  Quelconque
Capot de protection directs en cas d'actionnement vertical par l'avant (EN 50274)
  Sécurité des doigts et du dos de la main assurée
Circuits électriques
Valeurs mécaniques

Nombre de pôles
  2 x (3 pôles + N)
Circuits auxiliaires


 Contact F0

 Contact O0
Caractéristiques électriques

Courant assigné ininterrompu
IuA63
Remarque sur le courant assigné ininterrompu Iu
  Courant assigné ininterrompu Iu spécifié pour la section maximale.
Pouvoir de coupure
Séparation sûre selon EN 61140

Pertes par effet Joule par circuit sous Ie
 W6
Grandeurs caractéristiques relevant de la sécurité
Remarques
  Valeurs B10d selon EN ISO 13849-1, tableau C1
Vérification de la conception selon IEC/EN 61439(afficher caractéristiques)(masquer caractéristiques)
Caractéristiques techniques pour la vérification de la conception

Courant assigné d'emploi pour indication de la puissance dissipée
InA 63
Puissance dissipée par pôle, en fonction du courant
PvidW6
Puissance dissipée du matériel, fonction du courant
PvidW0
Puissance dissipée statique, dépendante du courant
PvsW0
Pouvoir d'émission de puissance dissipée
PveW0
Certificat d'homologation IEC/EN 61439

10.2 Résistance des matériaux et des pièces

10.2.2 Résistance à la corrosion
  Les exigences de la norme produit sont respectées.
10.2.3.1 Résistance à la chaleur de l'enveloppe
  Les exigences de la norme produit sont respectées.
10.2.3.2 Résistance Matières isolantes Chaleur normale
  Les exigences de la norme produit sont respectées.
10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
  Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
  Les exigences de la norme produit sont respectées.
10.2.5 Elevation
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
  Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
  Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
  Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
  Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement

10.9.2 Tension de tenue à fréquence industrielle
  Sous la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
  Sous la responsabilité du tableautier.
10.9.4 Test d'enveloppes en matière isolante
  Sous la responsabilité du tableautier.
10.10 Echauffement
  Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
  Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Encombrements

Datasheet - PDF
