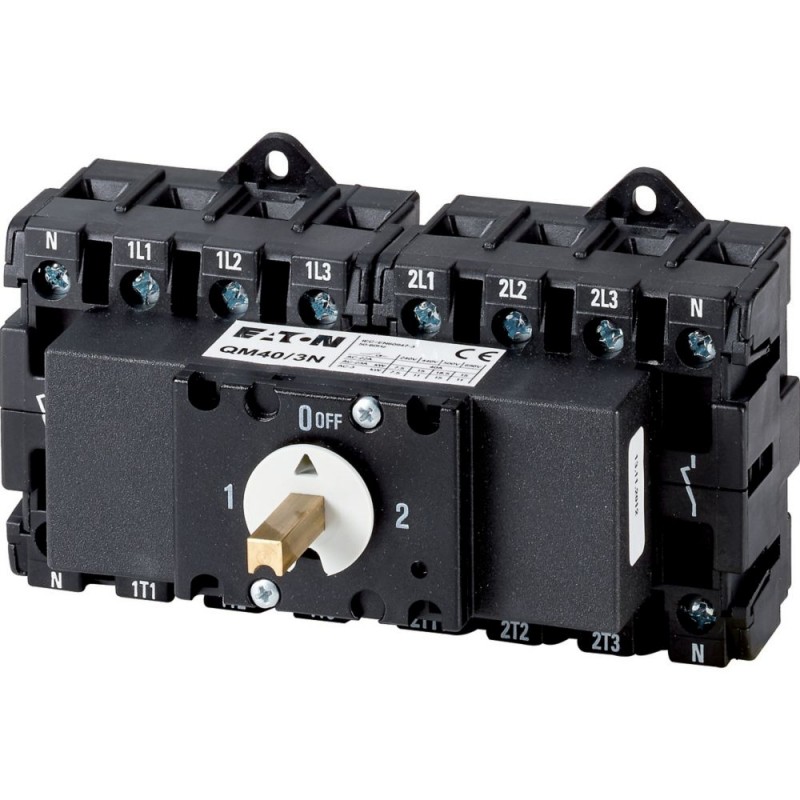

QM40/3N 1319970 EATON ELECTRIC Sélecteur, 2x4p, 40A, interrupteur-sectionneur
QM40/3N
1319970
EATON-MOELLER
Sélecteur, 2x4p, 40A, interrupteur-sectionneur
Sélecteur, QM, 40 A, 2 x 3 pôles + N (commuté), sans poignée rotative, avec axe de commande, 6 mm carré
DUMECO Interrupteurs-sectionneurs
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
En savoir plus
▲Sélecteur, QM, 40 A, 2 x 3 pôles + N (commuté), sans poignée rotative, avec axe de commande, 6 mm carré
Interrupteur-sectionneur QM40/3N, sélecteur, 2x4 pôles (3P + neutre sectionnable N-P...), courant thermique Ithe 40 A, avec axe 6 mm carré
Gamme de livraison
Gamme
Sélecteur
Identificateur de type
QM
Fonction Arrêt
en option
sans poignée rotative
avec axe de commande, 6 mm carré
avec axe de commande, 6 mm carré
Information sur la fourniture
Contact auxiliaire pouvant être monté ultérieurement.
Nombre de pôles
2 x 3 pôles + N (commuté)
Circuits auxiliaires
0 Contact F
0 Contact O
Degré de protection
IP20
Forme
Encastrement / Montage encastré avec fixation arrière
Courant assigné ininterrompu [Iu]
40 A
Remarque sur le courant assigné ininterrompu Iu
Courant assigné ininterrompu Iuspécifié pour la section maximale.
Caractéristiques techniques
Généralités
Conformité aux normes
IEC/EN 60947, VDE 0660, IEC/EN 60204
Interrupteurs-sectionneurs selon IEC/EN 60947-3
Interrupteurs-sectionneurs selon IEC/EN 60947-3
Certifications
CE, RoHs
Température ambianteEn service [ϑ]
-25 - +55 °C
Température ambianteStockage [ϑ]
-30 - +80 °C
Catégorie de surtension/Degré de pollution
III/3
Tension assignée de tenue aux chocs [Uimp]
6 kV
Tension assignée d'isolement [Ui]
690 V
Facilité de montage et gain de place
sur profilé chapeau
Position de montage
Quelconque
Circuits électriques
Valeurs mécaniquesNombre de pôles
2 x 3 pôles + N (commuté)
Valeurs mécaniquesCircuits auxiliaires
0 Contact F
Valeurs mécaniquesCircuits auxiliaires
0 Contact O
Caractéristiques électriquesCourant assigné ininterrompu [Iu]
40 A
Caractéristiques électriquesRemarque sur le courant assigné ininterrompu Iu
Courant assigné ininterrompu Iuspécifié pour la section maximale.
Puissance dissipée par pôle, en fonction du courant [Pvid]
4 W
Pouvoir de coupure
Séparation sûre selon EN 61140Pertes par effet Joule par circuit sous Ie
4 W
Sections raccordables
Conducteur à âme massive
2,5 - 16 mm2
Souple à embout selon DIN 46228Conducteur souple
2,5 - 10 mm2
souple
4 - 10 mm2
Longueur à dénuder
10 mm
Couple de serrage vis de raccordement
1.8 Nm
Grandeurs caractéristiques relevant de la sécurité
Remarques
Valeurs B10dselon EN ISO 13849-1, tableau C1
Vérification de la conception selon IEC/EN 61439
Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
40 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
4 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
0 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+55 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 5.0
(EG000017) / Interrupteur-sectionneur coupure en charge (EC000216)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Sectionneur, interrupteur, commutateur / Sectionneur à coupure en charge compact (ecl@ss8-27-37-14-03 [AKF060009])
Exécution interrupteur-sectionneur
Oui
Exécution interrupteur principal
Non
Exécution interrupteur marche/arrêt, sectionneur
Non
Exécution interrupteur de sécurité
Non
Exécution arrêt d'urgence
Non
Valeur maxi. de la tension de service assigné Ue AC
690 V
Courant permanent assigné lu
40 A
Puissance de service assigné pour, AC-3, 400V
11 kW
Puissance de service assigné AC-23, 400V
15 kW
Courant de court-circuit conditionnel assigné lq
0 kA
Nombre de pôles
8
Contacts auxiliaires, nombre d'ouvreurs
0
Contacts auxiliaires, nombre de fermeurs
0
Contacts auxiliaires, nombre d' inverseurs
0
Moteur d'entraînement facultatif, variateur de fréquence facultative
Non
Commande par moteur intégré
Non
Coupe de tension optionnel
Non
Type d'appareil
Appareil à encaster montage fixe
Convient pour montage sur le sol
Oui
Convient pour montage frontal à 4 trous
Non
Convient pour montage cetrale
Non
Convient pour montage encastré de distributeurs
Non
Convient pour montage intermédiaire
Non
Exécution élémnet de commande
-
Verrouillable
Non
Type de connexion circuit principal
Raccordement à vis
Protection, frontale (IP)
IP20
