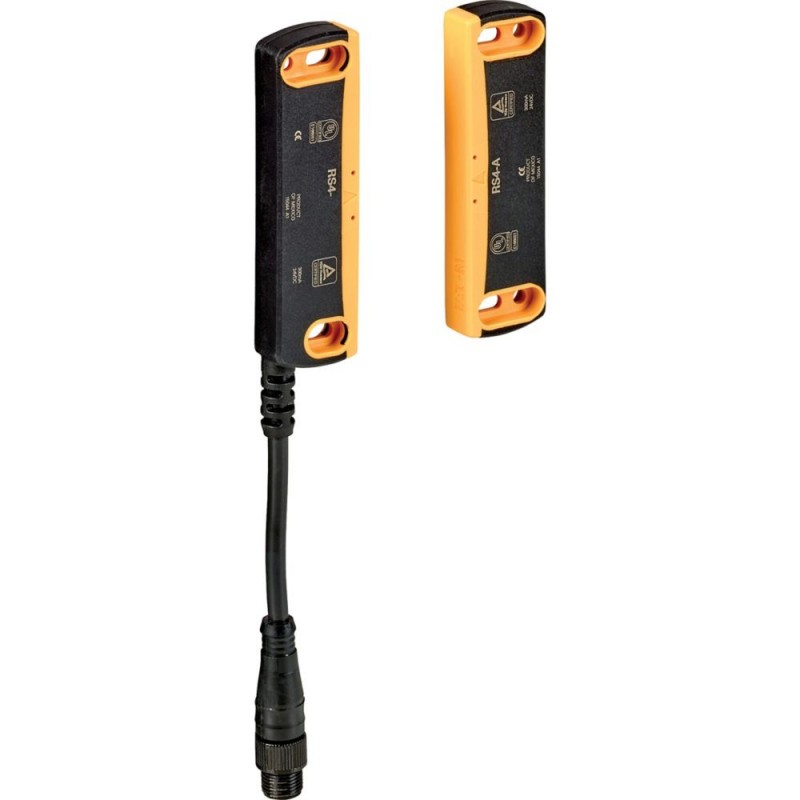

RS4-12-Q6 177299 Y7-177299 EATON ELECTRIC Interrupteur de sécurité sans contact RS-Titan Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

RS4-12-Q6 177299 Y7-177299 EATON ELECTRIC Interrupteur de sécurité sans contact RS-Titan

RS4-12-Q6

177299

Y7-177299

EATON-MOELLER

Interrupteur de sécurité sans contact RS-Titan

Interrupteur de sécurité magnétique; 1 NO + 2 NC; Sortie; Connecteur M12 6 broches

Eaton Moeller® series RS Non-contacting safety switch RS-Titan RS4-12-Q6

Interrupteur de sécurité sans contact, distance de commutation selon IEC 60947-5-2, SL jusqu’à Ple ISO 13849, SL jusqu’à zo SIL3 selon IEC 62061, 1NO, 2NC, M12

Plus de détails


Détecteurs > Commutateur de position avec actionneur séparé

Interrupteurs de position

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $210.70
Prix unitaire: $210.70
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller® series RS Safety switch
Catalog Number
177299
Model Code
RS4-12-Q6
EAN
4015081717521
Product Length/Depth
95 mm
Product Height
13 mm
Product Width
30 mm
Product Weight
0.057 kg
Certifications
EN ISO 13849
Certified by UL for use in Canada
UL Category Control No.: NRKH, NRKH7
CE
UL File No.: E166051
ISO 14119
CSA File No.: UL report applies to both US and Canada
UL Listed
EN 62061
Catalog Notes
Reed contacts

Features & Functions

Electric connection type
Connector M12
Enclosure material
Plastic
Material
Plastic

General

Degree of protection
IP67
NEMA Other
Product category
Non-contacting safety switch
Repetition accuracy
≤ 10 % (deviation)
Suitable for
Safety functions
Type
Safety position switch

Ambient conditions, mechanical

Mounting position
As required
Shock resistance
30 g, Shock duration 11 ms, Half-Sinusoidal
Vibration resistance
0 - 2000 Hz, 1 mm

Climatic environmental conditions

Ambient operating temperature - min
-10 °C
Ambient operating temperature - max
55 °C
Relative humidity
90 % (at 55 °C)

Terminal capacities

Terminal capacity (AWG)
22

Electrical rating

Rated operational current (Ie) at AC-15, 220 V, 230 V, 240 V
0 A
Rated operational current (Ie) at AC-15, 24 V
0 A
Rated operational current (Ie) at DC-13, 125 V
0 A
Rated operational current (Ie) at DC-13, 220 V, 230 V
0 A
Rated operational current (Ie) at DC-13, 24 V
0.03 A
Rated operational voltage
24 V DC

Contacts

Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
2
Number of contacts (normally open contacts)
1

Safety

Explosion safety category for gas
None
Explosion safety category for dust
None
Safety parameter (EN ISO 13849-1)
20,000,000 switching cycles, B10d
PL e, Performance level
Safety parameter (IEC 62061)
SIL: 3

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 177299 Détecteurs (EC002592)
Caractéristique Valeur
Avec affichage du statut (EF001602) Non
Adapté aux fonctions de sécurité (EF001597) Oui
Largeur du capteur (EF007094) 26 mm
Hauteur du capteur (EF007283) 13 mm
Longueur du capteur (EF007334) 52 mm
Manœuvre positive d'ouverture (EF006694) Non
Nombre de contacts auxiliaires orientés sur la sécurité (EF006940) 2
Nombre de contacts en tant que contacts à ouverture (EF008255) 2
Nombre de contacts en tant que contacts à fermeture (EF008256) 1
Nombre de contacts en tant qu'inverseurs (EF008257) 0
Finition de l'élément de commutation (EF003591) Autre
Courant de fonctionnement nominal CA-15, 24 V (EF007084) 0 A
Courant de fonctionnement nominal CA-15, 125 V (EF007082) 0 A
Courant de fonctionnement nominal CA-15, 230 V (EF001385) 0 A
Courant de fonctionnement nominal Ie CC-13, 24 V (EF007087) 0.03 A
Courant de fonctionnement nominal Ie CC-13, 125 V (EF007085) 0 A
Courant de fonctionnement nominal Ie CC-13, 230 V (EF001386) 0 A
Type de construction du boîtier (EF004008) Quader
Matériau du boîtier (EF001596) Plastique
Revêtement du boîtier (EF001601) Plastifié
Finition de l'interface (EF006977) Sans
Finition de l'interface pour communication orientée sur la sécurité (EF003956) Sans
Finition du raccordement électrique (EF003961) Connecteur M12
Catégorie de protection contre les explosions pour le gaz (EF003997) Sans
Catégorie de protection contre les explosions pour la poussière (EF003998) Sans
Température ambiante en fonctionnement (EF007515) -10 °C
Classe de protection (IP) (EF005474) IP67
Classe de protection (NEMA) (EF011959) Autre
