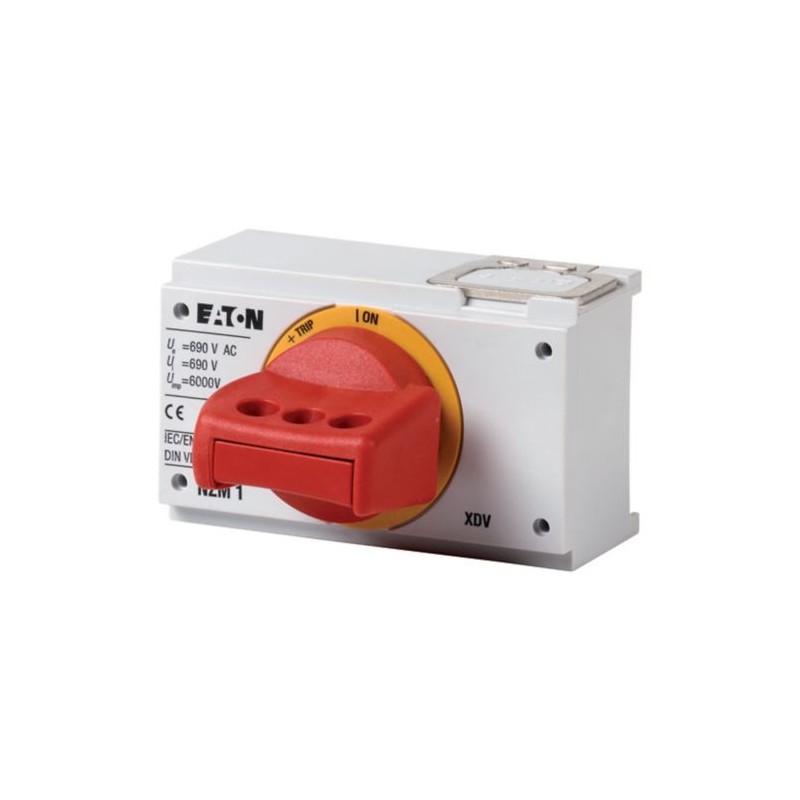

NZM2-XDVR 260137 Y7-260137 EATON ELECTRIC Poignée rotative pour mécanisme inverseur, rouge-jaune, verrouilla.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NZM2-XDVR 260137 Y7-260137 EATON ELECTRIC Poignée rotative pour mécanisme inverseur, rouge-jaune, verrouilla..

NZM2-XDVR

260137

Y7-260137

EATON-MOELLER

Poignée rotative pour mécanisme inverseur, rouge-jaune, verrouillable, taille 2

NZM2-XDVR

Eaton Moeller series NZM - Molded Case Circuit Breaker. Rotary handle, red-yellow, lockable, size 2

Accessoires optionnels pour la série de disjoncteurs NZM offre une gamme complète de possibilités d’application pour une utilisation dans le monde entier. Les groupes fonctionnels modulaires rendent le montage flexible et simple. Remarque : complet avec entraînement rotatif, peut être combiné avec un contour isolant, la détection de position de la poignée MODAN par libération de fil peut être installée ultérieurement. Rouge-jaune pour l’arrêt d’urgence. Verrouillable sur la position 0 sur l’interrupteur à l’aide d’un maximum de 3 cadenas. Peut être utilisé pour : NZM2(-4), PN2(-4), N(N/O)2(-4)

Plus de détails


Appareillage industriel basse tension > Poignée pour disjoncteur

Commutateurs automatiques à boîtier moulé NZM

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $118.18
Prix unitaire: $118.18
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller series NZM operating element
Catalog Number
260137
Model Code
NZM2-XDVR
EAN
4015082601379
Product Length/Depth
85 mm
Product Height
100 mm
Product Width
105 mm
Product Weight
0.386 kg
Compliances
UL/CSA
IEC
RoHS conform

Spécifications du produit

Type
Special features
  • Complete with rotary drive
  • Can be combined with insulating surround
  • MODAN handle position detection by wire release can be retrofitted
  • Makes it possible to operate the switch with a rotational movement and provides locking facilities
Features
Lockable
Red-yellow for emergency switching off
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Color
Red
Fitted with:
Padlock
Frame
NZM2
Used with
NZM2(-4), PN2(-4), N(S)2(-4)
Activation type
Rotary handle
Suitable for
Emergency stop
Switch disconnector
Power circuit breaker
Locking facility
Lockable on the 0 position on the switch using up to 3 padlocks
Degree of protection / NEMA enclosure type
IP20
4X. 12

ETIM for 260137 Appareillage industriel basse tension (EC000229)
Caractéristique Valeur
Avec blocage du redémarrage (EF004054) Non
Avec clé de verrouillage (EF026057) Non
Verrouillage à cadenas (EF001163) Oui
Couleur (EF000007) Rouge
Adapté à un arrêt d'urgence (EF001433) Oui
Avec axe (EF001434) Non
Adapté à un disjoncteur (EF005863) Oui
Adapté à un disjoncteur de puissance interrupteur de charge compact (EF007252) Oui
Classe de protection (NEMA) (EF011959) 4X, 12

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM2-XDVR Y7-260137 260137 FR_260127.pdf 2 Mbytes NZM2-XDVR Y7-260137 260137 FR_260127.pdf
