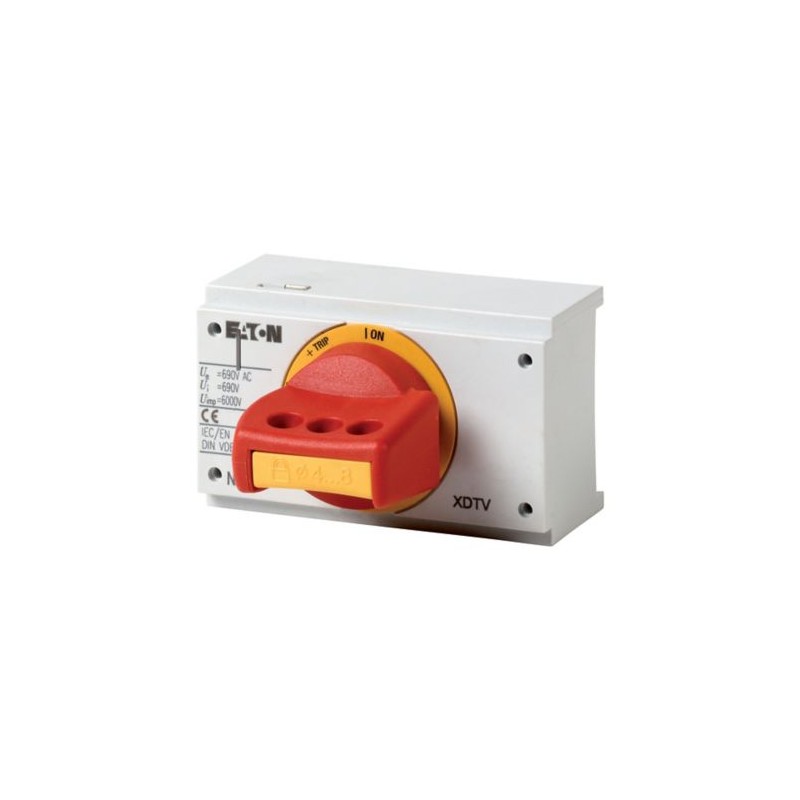

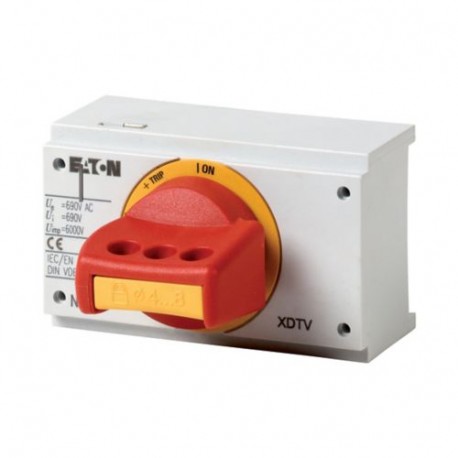

NZM2-XDTVR 260144 EATON ELECTRIC Poignée rotative pour mécanisme inverseur, rouge-jaune, verrouillable sur l.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NZM2-XDTVR 260144 EATON ELECTRIC Poignée rotative pour mécanisme inverseur, rouge-jaune, verrouillable sur l..

NZM2-XDTVR

260144

EATON-MOELLER

Poignée rotative pour mécanisme inverseur, rouge-jaune, verrouillable sur la poignée, taille 2

Plus de détails


Appareillage industriel basse tension > Poignée pour disjoncteur

Accessoires NZM

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $102.17
Prix unitaire: $102.17

Quantité Prix
1+$102.17
2+$89.87
3+$89.83
4+$89.83
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Poignée rotative pour mécanisme inverseur, rouge-jaune, verrouillable sur la poignée, taille 2
Equipements complémentaires optionnels pour la gamme des disjoncteurs NZM : permet un grand choix d’applications pour le marché mondial. Flexibilité et simplicité du montage grâce aux groupes fonctionnels modulaires. Remarques : Complète, avec adaptateur pour commande rotative et cadre de finition. Rouge-jaune pour arrêt d'urgence. Verrouillable en position 0 sur la poignée par 3 cadenas max. Avec verrouillage additionnel de la porte par ex. pour équipement de commande moteur centralisée (MCC). Verrouillage de porte en position MARCHE, déverrouillable de l'extérieur avec tige de 1 mm. Infraudable en position ARRET et MARCHE fermée. Ouvrir la porte en position ARRET, enclenchement avec porte fermée uniquement. Utilisation pour : NZM2(-4), PN2(-4), N(S)2(-4)

Gamme de livraison

Gamme
Equipements complémentaires
Equipements complémentaires
Poignée rotative sur disjoncteur avec verrouillage de la porte
norme / homologation
UL/CSA, IEC
Taille
NZM2
Description
Permet l'actionnement du disjoncteur par rotation et fournit une possibilité de verrouillage
Fonction
Rouge-jaune pour arrêt d'urgence
Degré de protection
IP40
Verrouillage
Verrouillable en position 0 sur la poignée par 3 cadenas max.
Avec verrouillage de la porte additionnel, par ex. pour équipement de commande moteur centralisée
Verrouillage de la porte
Verrouillage de porte en position MARCHE
Déverrouillable de l'extérieur à l'aide d'une tige de 1 mm
Infraudable en position « MARCHE » ou « ARRET » verrouillée
Ouvrir la porte en position ARRET
Enclenchement avec porte fermée uniquement
Information de configuration
Complète avec adaptateur pour commande rotative et cadre d'étanchéité de porte
Actionnement
poignée rotative
Utilisation avec
NZM2(-4), PN2(-4), N(S)2(-4)
Remarques

Possibilité de montage du disjoncteur à 90° à gauche/droite avec position toujours identique de la poignée

Vérification de la conception selon IEC/EN 61439

Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 7.0

Commutateurs basse tension (EG000017) / Poignée pour disjoncteur (EC000229)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Interrupteur de puissance (BT, < 1 kV) / Poignée pour commutateur ([email protected] [AKF012014])
verrouillable
oui
couleur
rouge
adapté à un arrêt d'urgence
oui
avec axe
non
adapté à un disjoncteur
oui
adapté à un disjoncteur de puissance interrupteur de charge compact
oui

Homologations

Product Standards
UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking
UL File No.
E140305
UL Category Control No.
DIHS
CSA File No.
022086
CSA Class No.
1437-01
North America Certification
UL listed, CSA certified

Encombrements

123X328
123X196
① Découpe de montage
123X323

Datasheet - PDF

▲
Titre: Taille: Type:
NZM2-XDTVR 260144 FR_260144.pdf 290 Kbytes NZM2-XDTVR 260144 FR_260144.pdf
