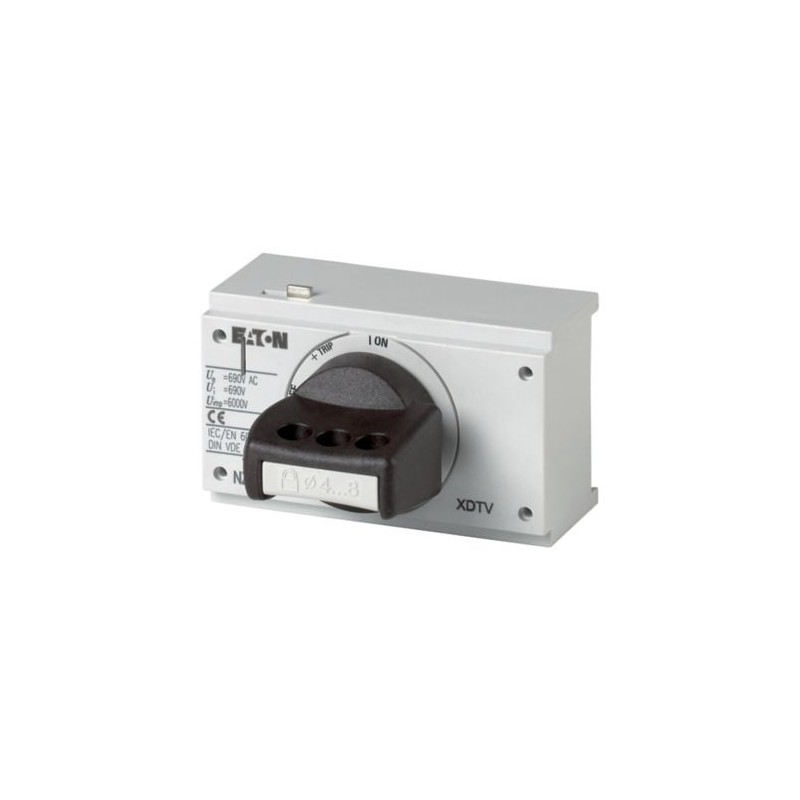

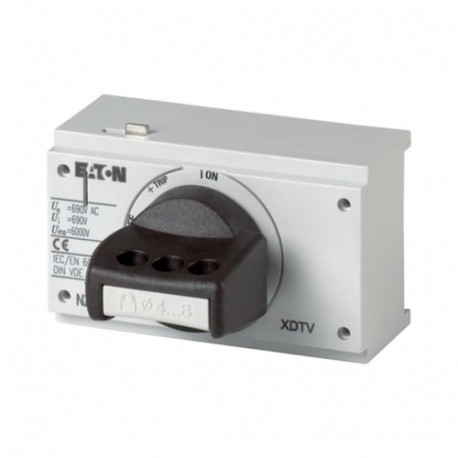

NZM2-XDTV-NA 271454 Y7-271454 EATON ELECTRIC Poignée rotative pour mécanisme inverseur, noire, verrouillable.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NZM2-XDTV-NA 271454 Y7-271454 EATON ELECTRIC Poignée rotative pour mécanisme inverseur, noire, verrouillable..

NZM2-XDTV-NA

271454

Y7-271454

EATON-MOELLER

Poignée rotative pour mécanisme inverseur, noire, verrouillable sur la poignée, version NA

NZM2-XDTV-NA

Eaton Moeller series NZM - Molded Case Circuit Breaker. Rotary handle, black, lockable on the handle, NA type

Accessoires optionnels pour la série de disjoncteurs NZM offre une gamme complète de possibilités d’application pour une utilisation dans le monde entier. Les groupes fonctionnels modulaires rendent le montage flexible et simple. Remarque : Complet avec entraînement rotatif et contour isolant. Ne peut pas être combiné avec un verrouillage mécanique. Par défaut, noir/gris. Verrouillable sur la position 0 sur la poignée à l’aide de jusqu’à 3 cadenas. Peut également être modifié en position I. Également disponible avec verrouillage de porte, par exemple pour la distribution de services MCC. Verrouillage de la porte en position ON. Peut être battu de l’extérieur à l’aide d’une goupille de 1 mm. Non vaincu dans les positions verrouillées OFF et ON. La porte peut être ouverte en OFF. La porte ne s’ouvre qu’avec une rotation active au-delà de la position 0. Ne peut être allumé que lorsque la porte est fermée. Peut être utilisé pour : NZM2, N(S)2

Plus de détails


Appareillage industriel basse tension > Poignée pour disjoncteur

Commutateurs automatiques à boîtier moulé NZM

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $127.17
Prix unitaire: $127.17
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller series NZM operating element NA
Catalog Number
271454
Model Code
NZM2-XDTV-NA
EAN
4015082714543
Product Length/Depth
85 mm
Product Height
100 mm
Product Width
105 mm
Product Weight
0.33 kg
Compliances
IEC
UL/CSA
RoHS conform
Certifications
CSA (File No. 22086)
UL listed
CSA-C22.2 No. 5-09
CSA (Class No. 1437-01)
UL (File No. E140305)
CE marking
CSA certified
UL489
UL (Category Control Number DIHS)
IEC60947

Spécifications du produit

Type
AccessoryRotary handle on switch with door interlock
Special features
Complete with rotary drive and insulating surroundCannot be combined with mechanical interlockMakes it possible to operate the switch with a rotational movement and provides locking facilities
Features
Lockable
Standard: black / gray
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Color
Black
Fitted with:
Padlock
Frame
NZM2
Used with
NZM2, N(S)2
Suitable for
Switch disconnector
Power circuit breaker
Cover/door type
Door interlock not defeated in the locked OFF and ON positions
Door opens only with active rotation beyond the 0 position
Door interlock can be defeated from the outside using a 1 mm pin
Door interlock cannot be combined with mechanical locking
Door interlock in ON position
Door interlock can only be switched ON when the door is closed
Locking facility
Can also be modified in I position
Lockable on the 0 position on the handle using up to 3 padlocks
Also available with door interlock e.g. for MCC service distribution
Degree of protection / NEMA enclosure type
IP40
4X. 12

ETIM for 271454 Appareillage industriel basse tension (EC000229)
Caractéristique Valeur
Avec blocage du redémarrage (EF004054) Non
Avec clé de verrouillage (EF026057) Non
Verrouillage à cadenas (EF001163) Oui
Couleur (EF000007) Noir
Adapté à un arrêt d'urgence (EF001433) Non
Avec axe (EF001434) Non
Adapté à un disjoncteur (EF005863) Oui
Adapté à un disjoncteur de puissance interrupteur de charge compact (EF007252) Oui
Classe de protection (NEMA) (EF011959) 4X, 12

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM2-XDTV-NA Y7-271454 271454 FR_271445.pdf 6 Mbytes NZM2-XDTV-NA Y7-271454 271454 FR_271445.pdf
