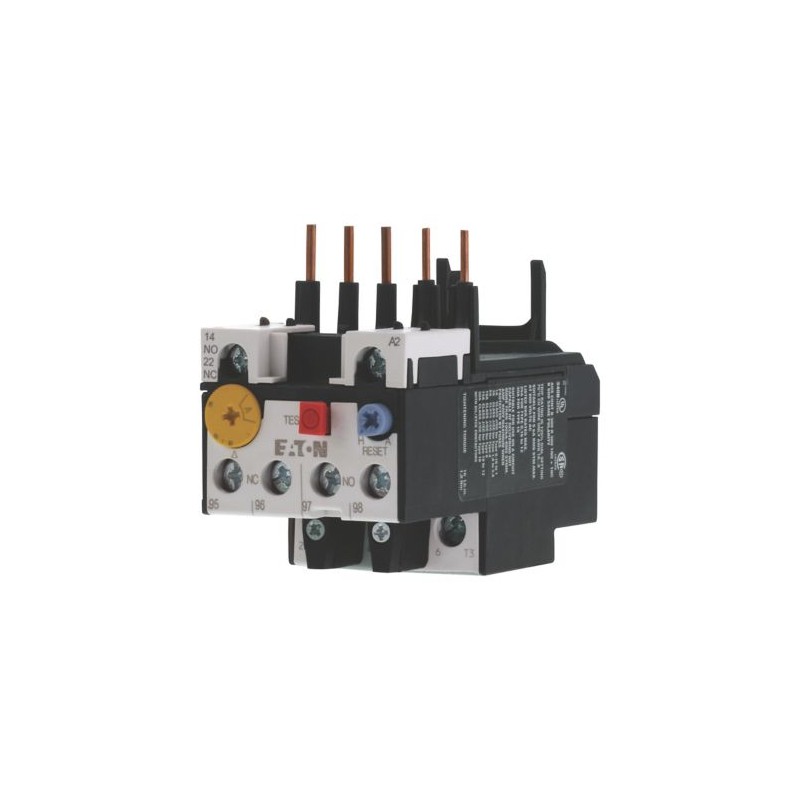

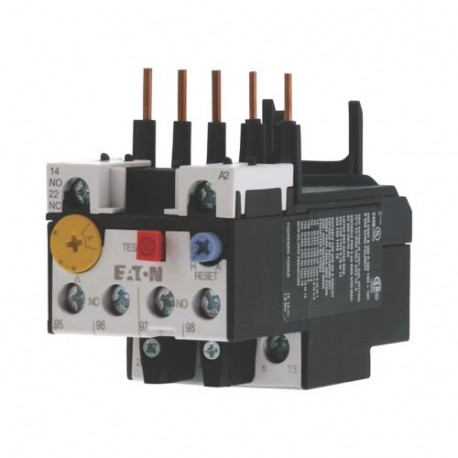

Conformité aux normes
IEC/EN 60947, VDE 0660, UL, CSA
Résistance climatique
Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Température ambiante
Plage de fonctionnement selon IEC/EN 60947
PTB: -5 °C - +55 °C
Température ambianteAppareil nu
-25 - +55 °C
Température ambianteAppareil sous enveloppe
- 25 - 40 °C
Compensation de température
continue
Tenue aux chocs
10
Semi-sinusoïdal
Durée de choc 10 ms g
Capot de protection directs en cas d'actionnement vertical par l'avant (EN 50274)
Sécurité des doigts et du dos de la main assurée
Altitude d’installation
max. 2000 m
Tension assignée de tenue aux chocs [Uimp]
6000 V AC
Catégorie de surtension/Degré de pollution
III/3
Tension assignée d'isolement [Ui]
690 V
Tension assignée d'emploi [Ue]
690 V AC
Séparation sûre selon EN 61140entre contacts auxiliaires et circuits principaux
440 V AC
Séparation sûre selon EN 61140entre pôles principaux
440 V AC
Erreur résiduell de compensation de température > 40 ºC
≦ 0.25 %/K
Pertes par effet Joule (3 pôles)Réglage minimal
2.2 W
Pertes par effet Joule (3 pôles)réglage maximal
6 W
Sections raccordablesConducteur à âme massive
1 x (1 - 6)
2 x (1 - 6) mm2
Sections raccordablesConducteur souple avec embout
1 x (1 - 4)
2 x (1 - 4) mm2
Sections raccordablesâme massive ou multibrins
18 - 8 AWG
OutilsTournevis Pozidriv
2 taille
OutilsTournevis pour vis à fente
1 x 6 mm
Circuits auxiliaires et de commande
Tension assignée de tenue aux chocs [Uimp]
4000 V
Catégorie de surtension/Degré de pollution
III/3
Sections raccordablesConducteur à âme massive
1 x (0,75 - 4)
2 x (0,75 - 4) mm2
Sections raccordablesConducteur souple avec embout
1 x (0,75 - 2,5)
2 x (0,75 - 2,5) mm2
Sections raccordablesâme massive ou multibrins
2 x (18 - 14) AWG
OutilsTournevis Pozidriv
2 taille
OutilsTournevis pour vis à fente
1 x 6 mm
Tension d'isolement assigné du circuit auxiliaire [Ui]
500 V AC
Tension assignée d'emploi [Ue]
500 V AC
Séparation sûre selon EN 61140et entre les contacts auxiliaires eux-mêmes
240 V AC
Courant thermique conventionnel [Ith]
6 A
Courant assigné d’emploi [Ie]AC-15à fermeture120 V [Ie]
1.5 A
Courant assigné d’emploi [Ie]AC-15à fermeture220 V 230 V 240 V [Ie]
1.5 A
Courant assigné d’emploi [Ie]AC-15à fermeture380 V 400 V 415 V [Ie]
0.5 A
Courant assigné d’emploi [Ie]AC-15à fermeture500 V [Ie]
0.5 A
Courant assigné d’emploi [Ie]AC-15Contact à ouverture120 V [Ie]
1.5 A
Courant assigné d’emploi [Ie]AC-15Contact à ouverture220 V 230 V 240 V [Ie]
1.5 A
Courant assigné d’emploi [Ie]AC-15Contact à ouverture380 V 400 V 415 V [Ie]
0.9 A
Courant assigné d’emploi [Ie]AC-15Contact à ouverture500 V [Ie]
0.8 A
Courant assigné d’emploi [Ie]DC L/R ≦ 15 ms
Conditions d'enclenchement et de coupure en DC-13, L/R constant selon indications.
Courant assigné d’emploi [Ie]DC L/R ≦ 15 ms24 V [Ie]
0.9 A
Courant assigné d’emploi [Ie]DC L/R ≦ 15 ms60 V [Ie]
0.75 A
Courant assigné d’emploi [Ie]DC L/R ≦ 15 ms110 V [Ie]
0.4 A
Courant assigné d’emploi [Ie]DC L/R ≦ 15 ms220 V [Ie]
0.2 A
Tenue aux courts-circuits sans soudurepar fusible calibre max.
6 A gG/gL
Remarques
Température de l'air ambiant : plage de fonctionnement IEC/EN 60947, PTB : -5°C à +55°C
Sections raccordables des circuits principaux, conducteurs à âme massive ou souples à embout : en cas de raccordement de 2 conducteurs, utiliser la même section.
Caractéristiques électriques homologuées
Contacts auxiliairesPilot DutyAvec bobine AC
B300 Avec la polarité différente (opposite polarity)
B600 Avec la même polarité (same polarity)
Contacts auxiliairesPilot DutyAvec bobine DC
R300
Short Circuit Current Rating600 V High FaultCourant nominal de court-circuit SCCR (fusible)
100 kA
Short Circuit Current Rating600 V High FaultFusible max.
6 Class J/CC A
