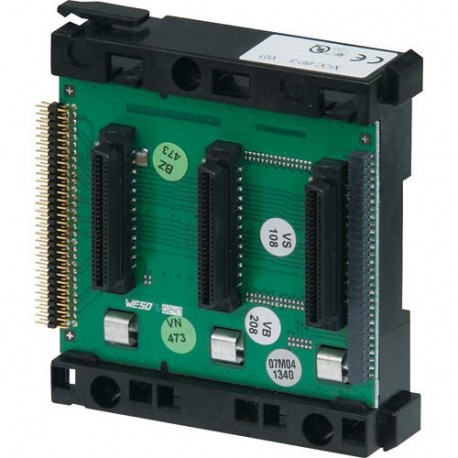

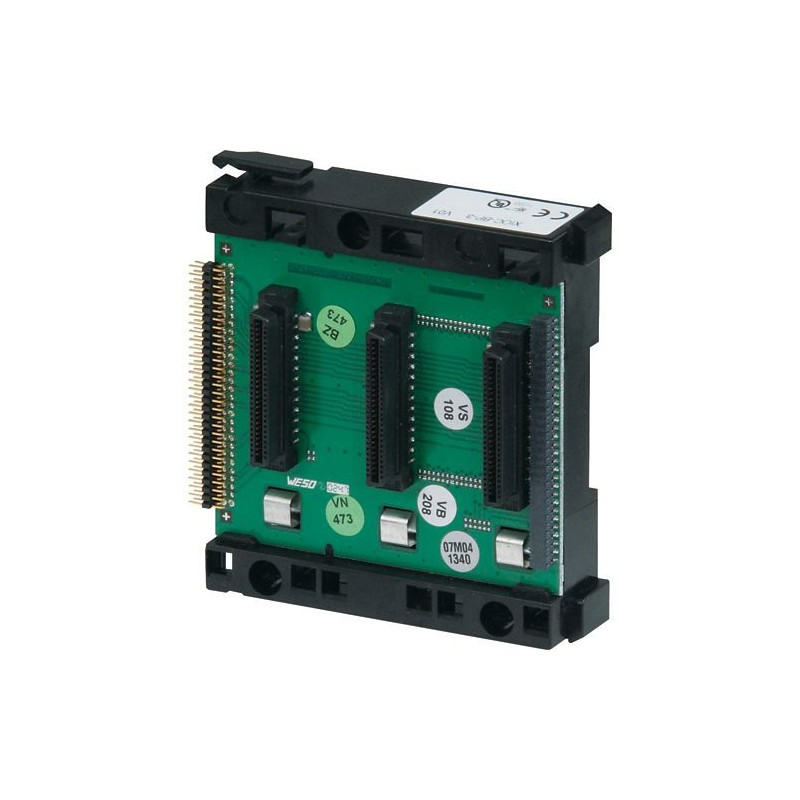

XIOC-BP-3 260795 0004519651 EATON ELECTRIC Rack pour 3 modules XIOC, extensible (pour la démontage à 15 modu.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

XIOC-BP-3 260795 0004519651 EATON ELECTRIC Rack pour 3 modules XIOC, extensible (pour la démontage à 15 modu..

XIOC-BP-3

260795

0004519651

EATON-MOELLER

Rack pour 3 modules XIOC, extensible (pour la démontage à 15 modules)

XIOC-BP-3

Les contrôleurs programmables modulaires XC100 et XC200 offrent un niveau d’évolutivité exceptionnel. Différentes classes de puissance CPU et une large gamme de modules d’extension (XIOC-Module) sont disponibles. Les API modulaires compacts XC152 permettent des solutions rentables des tâches d’automatisation grâce à leur puissance de calcul, à l’interface SmartWire-DT ainsi qu’à toute une gamme d’autres interfaces. Une caractéristique particulière est la possibilité d’intégrer le produit dans des concepts de communication modernes. L’échange de données via l’interface Ethernet vers les clients OPC ou les serveurs WEB intégrés permet de créer des solutions innovantes.

Plus de détails


Commande industrielle API > Rack

Automates programmables XC

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Achetés habituellement ensemble

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton XIOC Rack
Catalog Number
260795
Model Code
XIOC-BP-3
EAN
4015082607951
Product Length/Depth
107 mm
Product Height
28 mm
Product Width
96.5 mm
Product Weight
0.125 kg
Certifications
UL508
UL
CSA Class No.: 2252-01
CSA-C22.2 No. 0-M
CSA
CE
UL Category Control No.: NRAQ
CSA-C22.2 No. 142-M
UL File No.: E135462
CSA File No.: 012528

General

Degree of protection
IP20
Mounting method
Rail mounting possible
Wall mounting/direct mounting
Voltage type
DC

Climatic environmental conditions

Ambient operating temperature - min
0 °C
Ambient operating temperature - max
55 °C

Communication

Number of slots
3

Input/Output

Input current at AC - max
0 A
Input voltage at AC 50 Hz - min
0 V
Input voltage at AC 50 Hz - max
0 V
Input voltage at DC - min
0 V
Input voltage at DC - max
0 V
Output current at AC, 50 Hz - max
0 A
Output voltage at AC 50 Hz - max
0 V
Output voltage at DC - min
0 V
Output voltage at DC - max
0 V

Safety

Explosion safety category for dust
None
Explosion safety category for gas
None

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 260795 Commande industrielle API (EC000810)
Caractéristique Valeur
Avec alimentation intégrée (EF003338) Non
Tension d'entrée CA 50 Hz (EF007118) 0 V
Tension d'entrée CA 60 Hz (EF007119) 0 V
Tension d'entrée CC (EF007120) 0 V
Type de tension d'entrée (EF003033) CC
Courant d'entrée max. à CA 50 Hz (EF007360) 0 A
Courant d'entrée max. à CA 60 Hz (EF007361) 0 A
Courant d'entrée max. CC (EF007362) 3.2 A
Tension de sortie CA 50 Hz (EF006999) 0 V
Tension de sortie CA 60 Hz (EF007000) 0 V
Tension de sortie CC (EF007001) 0 V
Type de tension de sortie (EF008222) CC
Courant de sortie max. à CA 50 Hz (EF007351) 0 A
Courant de sortie max. à CA 60 Hz (EF007352) 0 A
Courant de sortie max. CC (EF007353) 3.2 A
Capacité de redondance (EF003156) Non
Nombre de postes d'enfichage (EF003077) 3
Montage possible sur barres profilées (EF003972) Oui
Montage mural/direct possible (EF007020) Oui
Encastrement frontal possible (EF007016) Non
Montage sur rack possible (EF007018) Non
Adapté aux fonctions de sécurité (EF001597) Non
SIL conformément à IEC 61508 (EF009889) Sans
Niveau de performance selon EN ISO 13849-1 (EF007399) Sans
Matériel associé (Ex ia) (EF004141) Non
Matériel associé (Ex ib) (EF004142) Non
Catégorie de protection contre les explosions pour le gaz (EF003997) Sans
Catégorie de protection contre les explosions pour la poussière (EF003998) Sans
Largeur (EF000008) 96.5 mm
Hauteur (EF000040) 28 mm
Profondeur (EF000049) 107 mm

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
XIOC-BP-3 0004519651 260795 FR_260795.pdf 113 Kbytes XIOC-BP-3 0004519651 260795 FR_260795.pdf
