> >>CU-BAR-500/T 107166 2465008 ELECTRIC Profilé, T, cu, 500mm², étamé 2.40 m
Produit précédent Produit suivant

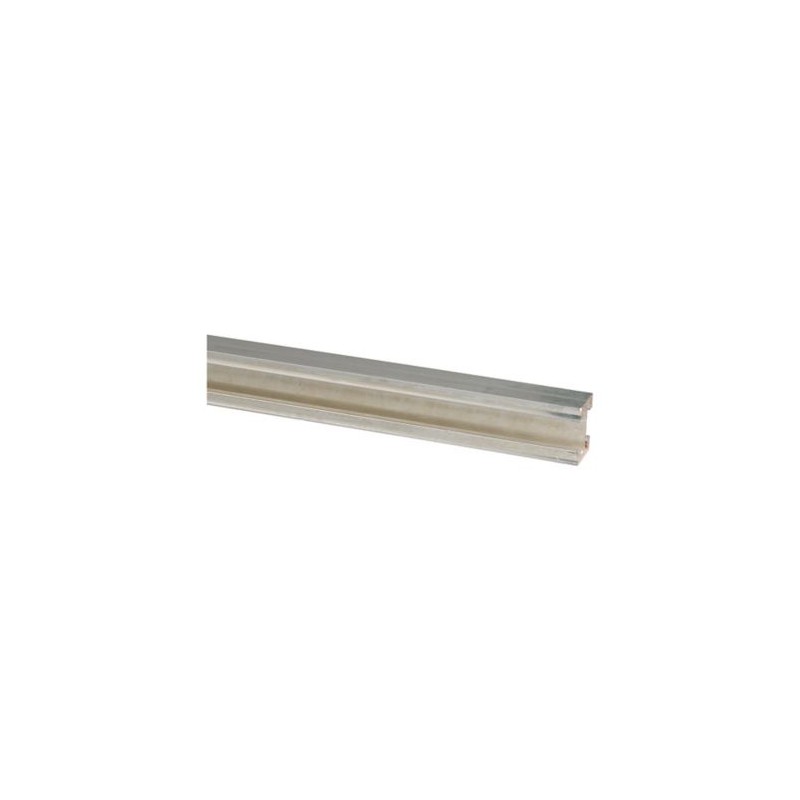

CU-BAR-500/T 107166 2465008 EATON ELECTRIC Profilé, T, cu, 500mm², étamé 2.40 m Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

CU-BAR-500/T 107166 2465008 EATON ELECTRIC Profilé, T, cu, 500mm², étamé 2.40 m

CU-BAR-500/T

107166

2465008

EATON-MOELLER

Profilé, T, cu, 500mm², étamé 2.40 m

Plus de détails


Appareillage industriel basse tension > Jeu de barres

Accessoires de connexion pour boîtiers

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est restreint. S'il vous plaît demandez-nous un devis pour vérifier s'il y a des unités disponibles ou vous offrir un produit de remplacement.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Profilé, T, cu, 500mm², étamé 2.40 m
Barre profilée double T, SASY60i et SASY185i, surface étamée, section des barres=500mm², longueur unitaire=2400mm, Ie=1250A, pour support de barre BBS-3/PR, BBS-1/PR

Gamme de livraison

Gamme
Système en 60 mm
Système en 185 mm
Fonction de base
Système pour rails profilés
Autres appareils de la gamme
Profilées
Jeux de barres E-CU double profilé en T
Matériau
Cuivre, galvanisé
Section
500 mm2
Longueur
2400 mm
Courant assigné d'emploi [Ie]
1250 A
Facteur Cu
10,44 kg
Utilisation pour
BBS-3/PR, BBS-1/PR, BBS-3/FL-185
Remarques

Charge de courant ￫[TB_CUBAR_PRO__charge de courant_P]

Caractéristiques techniques

Généralités
Conformité aux normes
EN 13061, UL 508
Entraxe entre phases
60
185 mm
Circuits électriques
Entraxe entre phases
60
185 mm
Courant assigné ininterrompu
selon DIN 43671, il faut prendre en compte le facteur de correction k2 en cas d'écarts de température
Courant assigné ininterrompu [Iu]Tu= 35 °C et Ts= 65 °Cpour 500 mm2[Iu]
950 A
Courant assigné ininterrompu [Iu]Tu= 35 °C et Ts= 65 °Cpour 720 mm2[Iu]
1200 A
Caractéristiques électriques
Courant assigné d’emploi [Ie]
1250 A
Matériaux
Matériau
Cuivre, galvanisé
Remarques

Pour courant assigné ininterrompu Iudes circuits électriques : selon DIN 43671, il faut prendre en compte le facteur de correction k2 en cas d'écarts de température.

Caractéristiques techniques ETIM 9.0

Low-voltage industrial components (EG000017) / Jeu de barres (EC001522)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Distribution à barres (technique de commutateur BT) / Jeu de barre (technologie de coupure basse tension) (ecl@ss13-27-37-03-03 [ACN949016])
courant assigné In
1250 A
modèle
profil
longueur
2400 mm
largeur
30 mm
hauteur
40 mm
flexible
non
type de traitement de la surface
étamé

Homologations

Product Standards
UL508A; CSA-C22.2 No. 14; IEC 60439-1; CE marking
UL File No.
E300273
UL Category Control No.
NMTR, NMTR7
CSA File No.
236217
CSA Class No.
3211-37
North America Certification
UL listed, CSA certified
Conditions of Acceptability
Refer to approbation report
Specially designed for North America
No
Suitable for
Feeder circuits
Current Limiting Circuit-Breaker
Refer to approbation report
Max. Voltage Rating
600 V AC
Degree of Protection
Feeder circuits

Datasheet - PDF

▲
Titre: Taille: Type:
CU-BAR-500/T 2465008 107166 FR_107166.pdf 109 Kbytes CU-BAR-500/T 2465008 107166 FR_107166.pdf
