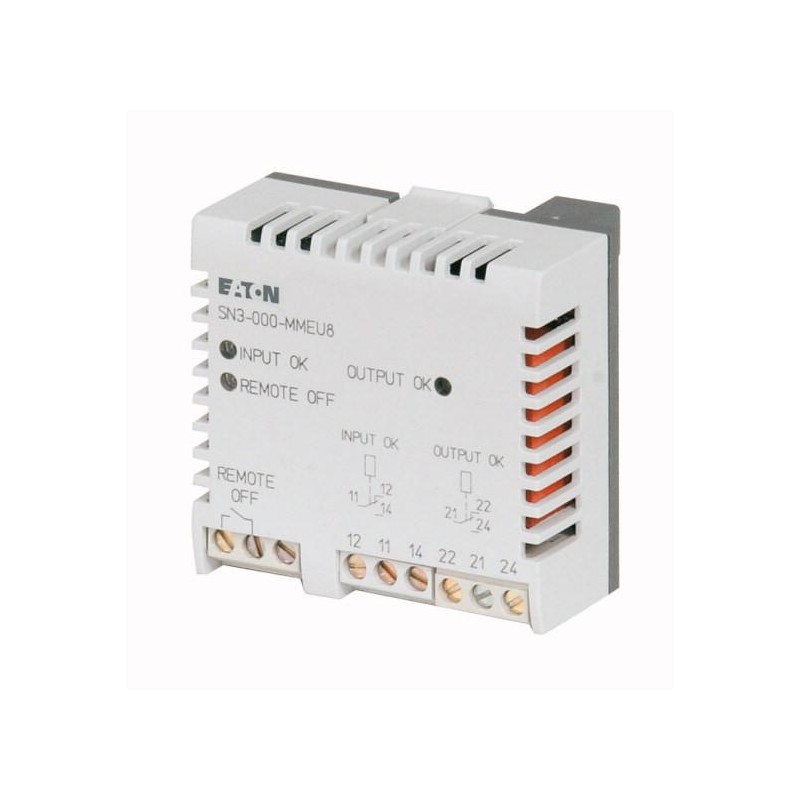

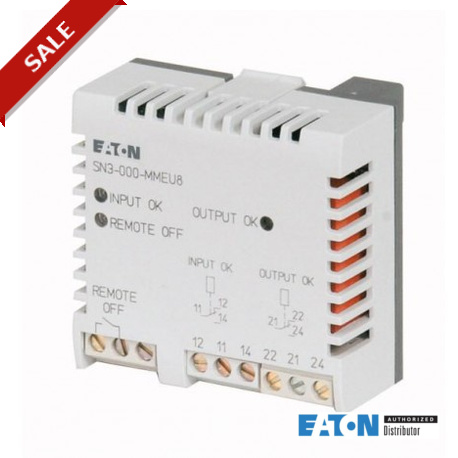

SN3-000-MMEU8 100646 EATON ELECTRIC Moni stabilisé source d'alimentation
SN3-000-MMEU8
100646
EATON-MOELLER
Moni stabilisé source d'alimentation
Home > EATON - MOELLER
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
En savoir plus
▲Gamme de livraison
Gamme | Module de signalisation pour alimentation à découpage SN3-…-EU8 | ||
Description | Visualisation par LED : Input (entrée) o.k. Visualisation par LED : Output (sortie) o.k. Visualisation par LED : Remote off Sortie à relais, 1 inverseur : Input (entrée) o.k. Sortie à relais, 1 inverseur : Output (sortie) o.k. Fonction Remote ON/OFF pour l'activation/la désactivation externe | ||
Tension nominale d'entrée | 110 - 240 V AC 100 - 350 DC | ||
Plage de la tension d'entrée | 70 - 264 V AC 80 - 350 V DC | ||
Utilisation avec | SN3-50-EU8 SN3-100-EU8 SN3-200-EU8 |
Caractéristiques techniques
| Généralités | |||
Conformité aux normes | IEC 61204 73/23/EEC 89/336/EEC EN 50178, EN 60950, UL 60950, UL 508 | ||
Facteur de marche | % | 100 | |
Encombrements (L x H x P) | mm | 56,25 x 54 x 24 (à l'état monté) | |
Poids | kg | 0.065 | |
Sections raccordables | mm² | ||
Conducteur souple avec embout | mm2 | 0.2 … 2.5 (22 … 14 AWG) | |
Cond. souples sans embout | mm2 | 0.2 … 2.5 (22 … 14 AWG) | |
Massif | mm2 | 0.2 … 4 (22 … 14 AWG) | |
Degré de protection | |||
Boîtiers | IP20 | ||
bornes | IP20 | ||
Classe de protection | 2 | ||
Facilité de montage et gain de place | Enfichage sur l'alimentation | ||
Montage | Fixation par encliquetage et sans outil | ||
Tenue aux vibrations (IEC/EN 60068-2-6) | 1 … 57 Hz, amplitude ±0.075 mm ; 57 … 100 Hz, 5 g | ||
Tenue aux chocs (IEC 60068-2-27) | 5 g dans toutes les directions | ||
| Caractéristiques environnementales | |||
Température ambiante | |||
Modes de fonctionnement | °C | -25 - +70 | |
Stockage | °C | - 40 - + 85 | |
Résistance climatique | Selon IEC 60068-2-3, 93 % à +40 °C, sans condensation | ||
Classe climatique (IEC) | 3K3 selon EN 60721 | ||
| Tension d'isolement | |||
Tension assignée d'isolement | Ui | V AC | 250 nach IEC 60974-1, EN 50178, VDE 0160 |
Alimentation/circuit de mesure/sorties à relais | Séparation sûre selon EN 50178, EN 60950 | ||
Tension assignée de choc entre tous les circuits isolés | Uimp | kV | 4 selon IEC 664, VDE 0110 |
Tension d'essai entre tous les circuits | kV | 2.5 V AC (essai individuel) | |
Catégorie de surtension/Degré de pollution | Selon EN 60950, classe 2 | ||
| Circuit d'entrée | |||
Tension nominale d'entrée | 110 - 240 V AC 100 - 350 DC | ||
Remarques | alimentation à partir du circuit d'entrée du bloc d'alimentation | ||
Plage de la tension d'entrée | 70 - 264 V AC 80 - 350 V DC | ||
Consommation | VA | 2.5 | |
Consommation | Pmax. | W | maxi 1.5 |
Puissance dissipée | W | max. 1,5 | |
| Entrée Remote OFF | |||
| Hors potentiel | |||
Coupure | R 1 kΩ | ||
Enclenchement | R 10 kΩ | ||
Courant d'entrée | mA | Moy. 1 (200 mA pour 200 µs) | |
Longueur du câble | m | 25 | |
| Circuits de mesure | |||
INPUT | |||
Fonction de surveillance | Surveillance de sous-tension | ||
Valeurs-limites | 85 V AC/90 V DC | ||
Précision/tolérance | % | -5 % en AC et DC | |
Hystérésis en fonction du seuil | en moyenne : -8 % en AC et -30 % en DC | ||
Cycle de mesure max. | ms | Moy. 50 | |
OUTPUT | |||
Fonction de surveillance | Surveillance de sous-tension | ||
Valeurs-limites | 20 V DC | ||
Précision/tolérance | % | ± 1 | |
Hystérésis en fonction du seuil | % | Moy. 5 | |
Cycle de mesure max. | ms | Moy. 10 | |
| Circuits de sortie | |||
| 11-12/14, 21-22/24 | |||
Contacts | Nombre | 2 x1 relais/contact-inverseur | |
Principe de fonctionnement | Principe du courant de repos | ||
Matériau des contacts | AgNi | ||
Tension assignée | V | 250 selon VDE 0110, IEC 60947-1 | |
Tension minimale d'enclenchement | V | 24 | |
Tension maximale d'enclenchement | V | 250 | |
Courant minimal d'enclenchement | mA | 10 | |
Courant maximal d'enclenchement | A | 1 | |
Courant assigné | Ie | A | |
AC-12 (ohmique) 230 V | |||
Courant assigné | Ie | A | 1 A |
AC-15 (inductif) 230 V | |||
Courant assigné | Ie | A | 1 A |
DC-12 (ohmique) 24 V | |||
Courant assigné | Ie | mA | en moyenne : 1 A |
DC-13 (inductif) 24 V | |||
courant assigné d'emploi à pleine charge | mA | 1 A | |
Longévité mécanique | F | ||
mécanique | |||
Longévité mécanique ; bobine 50/60 Hz | x 106 | 30 x 106manœuvres | |
électrique | |||
Longévité électrique sous 415 V | Manœuvres | 0.1 x 106manœuvres | |
Tenue aux courts-circuits | |||
Contact O | A | gL | 2 |
Contact F | A | gL | 2 |
LED de visualisation d'état | |||
Input OK | LED verte allumée lorsque le relais INPUT OK est excité. | ||
Output OK | LED verte allumée lorsque le relais OUTPUT OK est excité. | ||
Remote OFF | LED verte allumée lorsque le relais REMOTE OFF, entrée R 1kΩ, est excité. | ||
| Remarques | |||
| Données pour Tu= 25 °C, UIN= 230 V AC et valeurs nominales, dans la mesure où il n'existe aucune autre indication |
Vérification de la conception selon IEC/EN 61439(afficher caractéristiques)(masquer caractéristiques)
Caractéristiques techniques pour la vérification de la conception | |||
Courant assigné d'emploi pour indication de la puissance dissipée | In | A | 0 |
Puissance dissipée par pôle, en fonction du courant | Pvid | W | 0 |
Puissance dissipée du matériel, fonction du courant | Pvid | W | 0 |
Puissance dissipée statique, dépendante du courant | Pvs | W | 1.5 |
Pouvoir d'émission de puissance dissipée | Pve | W | 0 |
Température d’emploi min. | °C | -25 | |
Température d’emploi max. | °C | 70 | |
Certificat d'homologation IEC/EN 61439 | |||
10.2 Résistance des matériaux et des pièces | |||
10.2.2 Résistance à la corrosion | Les exigences de la norme produit sont respectées. | ||
10.2.3.1 Résistance à la chaleur de l'enveloppe | Les exigences de la norme produit sont respectées. | ||
10.2.3.2 Résistance Matières isolantes Chaleur normale | Les exigences de la norme produit sont respectées. | ||
10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle | Les exigences de la norme produit sont respectées. | ||
10.2.4 Résistance aux UV | Les exigences de la norme produit sont respectées. | ||
10.2.5 Elevation | Sans objet du fait que l'ensemble de l'appareillage doit être évalué. | ||
10.2.6 Essai de choc | Sans objet du fait que l'ensemble de l'appareillage doit être évalué. | ||
10.2.7 Inscriptions | Les exigences de la norme produit sont respectées. | ||
10.3 Degré de protection des enveloppes | Les exigences de la norme produit sont respectées. | ||
10.4 Distances d'isolement et lignes de fuite | Les exigences de la norme produit sont respectées. | ||
10.5 Protection contre les chocs électriques | Sans objet du fait que l'ensemble de l'appareillage doit être évalué. | ||
10.6 Montage de matériel | Sans objet du fait que l'ensemble de l'appareillage doit être évalué. | ||
10.7 Circuits électriques et raccordements internes | Sous la responsabilité du tableautier. | ||
10.8 Raccordements pour conducteurs passés de l'extérieur | Sous la responsabilité du tableautier. | ||
10.9 Propriétés d'isolement | |||
10.9.2 Tension de tenue à fréquence industrielle | Sous la responsabilité du tableautier. | ||
10.9.3 Tension de tenue aux chocs | Sous la responsabilité du tableautier. | ||
10.9.4 Test d'enveloppes en matière isolante | Sous la responsabilité du tableautier. | ||
10.10 Echauffement | Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils. | ||
10.11 Tenue aux courts-circuits | Sous la responsabilité du tableautier. | ||
10.12 Compatibilité électromagnétique | Sous la responsabilité du tableautier. | ||
10.13 Fonctionnement mécanique | Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte. |
Caractéristiques techniques ETIM 6.0(Afficher critères)(Masquer critères)
tension d'entrée CA 50 Hz | V | 85 - 264 | |
tension d'entrée CA 60 Hz | V | 85 - 264 | |
tension d'entrée CC | V | 80 - 350 | |
type de tension d'entrée | CA/CC | ||
courant d'entrée max. à CA 50 Hz | A | 0 | |
courant d'entrée max. à CA 60 Hz | A | 0 | |
courant d'entrée max. CC | A | 0 | |
type de tension de sortie | CC | ||
tension de sortie CA 50 Hz | V | 0 - 0 | |
tension de sortie CA 60 Hz | V | 0 - 0 | |
tension de sortie CC | V | 0 - 0 | |
courant de sortie max. à CA 50 Hz | A | 0 | |
courant de sortie max. à CA 60 Hz | A | 0 | |
courant de sortie max. CC | A | 0 | |
capacité de redondance | oui | ||
adapté aux fonctions de sécurité | non | ||
largeur | mm | 90 | |
hauteur | mm | 54 | |
profondeur | mm | 24 |
Encombrements
Plus d'informations sur les produits (liens)
IL05012005Z (IL05012005Z) Alimentation | |||
Datasheet - PDF
