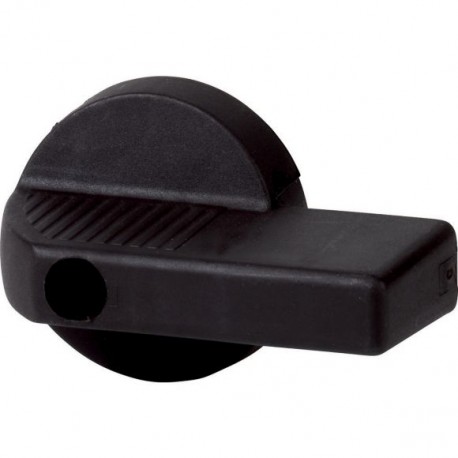

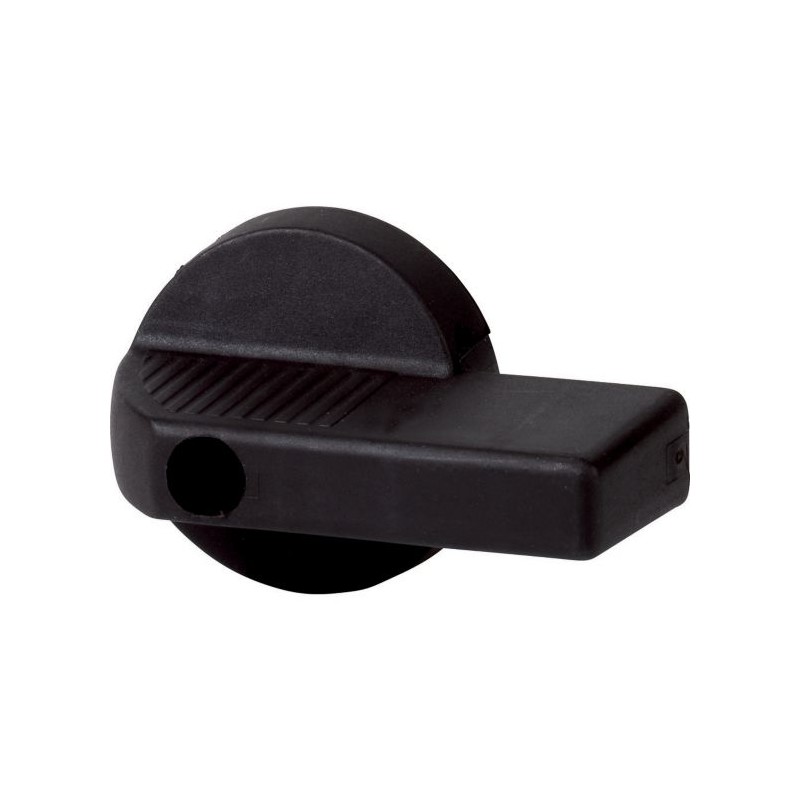

NZM3/4-XDZ 266622 Y7-266622 EATON ELECTRIC Poignée supplémentaire, pour tailles 3/4 Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NZM3/4-XDZ 266622 Y7-266622 EATON ELECTRIC Poignée supplémentaire, pour tailles 3/4

NZM3/4-XDZ

266622

Y7-266622

EATON-MOELLER

Poignée supplémentaire, pour tailles 3/4

NZM3/4-XDZ

Eaton Moeller series NZM - Molded Case Circuit Breaker. Additional handle, for size 3/4

Accessoires optionnels pour la série de disjoncteurs NZM offre une gamme complète d’options d’application pour une utilisation dans le monde entier. Le montage est toujours flexible et facile grâce aux groupes de fonctions modulaires. Remarques : permet de commuter lorsque la porte du panneau de commande est ouverte. S’emboîte sur l’arbre d’extension. Arbre d’extension libre de 100 mm requis. Ne peut pas être combiné avec NZM...-XT... 60 poignées rotatives d’accouplement de portes ainsi que NZM...-XT... 0. Peut être utilisé pour NZM1(-4), PN1(-4), N(N/O)1(-4), NZM2(-4), PN2(-4), N(N/O)2(-4)

Plus de détails


Appareillage industriel basse tension > Poignée pour disjoncteur

Commutateurs automatiques à boîtier moulé NZM

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $106.48
Prix unitaire: $106.48
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller series NZM operating element accessory
Catalog Number
266622
Model Code
NZM3/4-XDZ
EAN
4015082666224
Product Length/Depth
200 mm
Product Height
70 mm
Product Width
55 mm
Product Weight
0.271 kg
Compliances
IEC
UL/CSA
RoHS conform
Certifications
CSA (Class No. 1437-01)
UL (File No. E140305)
UL (Category Control Number DIHS)
UL listed
CSA-C22.2 No. 5-09
CE marking
IEC60947
CSA certified
UL489
CSA (File No. 22086)

Spécifications du produit

Used with
NZM3(-4), PN3(-4), N(S)3(-4)
NZM4(-4), N(S)4(-4)
Type
AccessoryAdditional handle
Special features
Enables switching when control panel door is open
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Color
Gray
Frame
NZM3/4
Suitable for
Power circuit breaker
Switch disconnector
Degree of protection / NEMA enclosure type
Other

ETIM for 266622 Appareillage industriel basse tension (EC000229)
Caractéristique Valeur
Avec blocage du redémarrage (EF004054) Non
Avec clé de verrouillage (EF026057) Non
Verrouillage à cadenas (EF001163) Non
Couleur (EF000007) Gris
Adapté à un arrêt d'urgence (EF001433) Non
Avec axe (EF001434) Non
Adapté à un disjoncteur (EF005863) Oui
Adapté à un disjoncteur de puissance interrupteur de charge compact (EF007252) Oui
Classe de protection (NEMA) (EF011959) Autre

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM3/4-XDZ Y7-266622 266622 ES_266621.pdf 918 Kbytes NZM3/4-XDZ Y7-266622 266622 ES_266621.pdf
