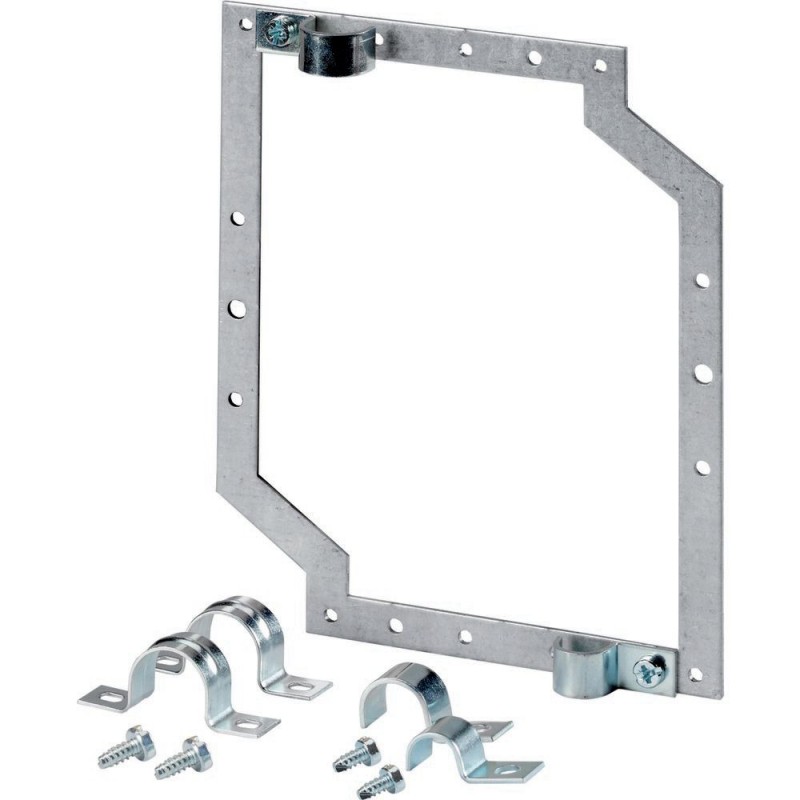

MBS-I4 118742 Y7-118742 EATON ELECTRIC Coffrets isolants CI-K4 platine de montage, blindage Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

MBS-I4 118742 Y7-118742 EATON ELECTRIC Coffrets isolants CI-K4 platine de montage, blindage

MBS-I4

118742

Y7-118742

EATON-MOELLER

Coffrets isolants;CI-K4;platine de montage, blindage

MBS-I4

Eaton Moeller® series MBS Insulated enclosure;CI-K4;mounting plate shielding

Accessoires pour interrupteurs à came T/interrupteurs-sectionneurs P selon IEC/EN60947-3, conception générale : matériau isolant-boîtier de montage en surface, montage, montage encastré, montage arrière, montage sur tableau de distribution de service IVS. Les commutateurs à came en T, performants, robustes et compacts, sont utilisés dans l’industrie, le travail manuel et la gestion des services du bâtiment. Une variété de circuits standard sont disponibles pour la sélection. Des circuits spéciaux spécifiques au client sont mis en œuvre en complément. Les possibilités sont ici presque illimitées. De nombreux accessoires complètent la gamme d’interrupteurs et complètent les possibilités d’application.

Plus de détails


Appareillage industriel basse tension > Accessoires pour connectique basse tension

Sectionneurs et commutateurs à cames

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $66.46
Prix unitaire: $66.46
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller® series MBS Accessory Insulated enclosure
Catalog Number
118742
Model Code
MBS-I4
EAN
4015081168927
Product Length/Depth
270 mm
Product Height
25 mm
Product Width
200 mm
Product Weight
0.205 kg
Compliances
CE

Features & Functions

Fitted with:
Clamps for connecting a cable screen across a large area without any discontinuity

General

Accessories
Clamps for connecting a cable screen across a large area without any discontinuity included with supplied equipment..
Accessory/spare part type
Mounting set
Connection
To connect the screen earth kit
Type
Mounting plate screen

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
50 °C

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 118742 Appareillage industriel basse tension (EC002498)
Caractéristique Valeur
Type d'accessoire (EF000215) Kit de montage
Accessoire (EF013236) Oui
Pièce détachée (EF013237) Non

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON SAFE SWITCHING EN.pdf 935 Kbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
MBS-I4 Y7-118742 118742 DE_182413.pdf 1 Mbytes MBS-I4 Y7-118742 118742 DE_182413.pdf
