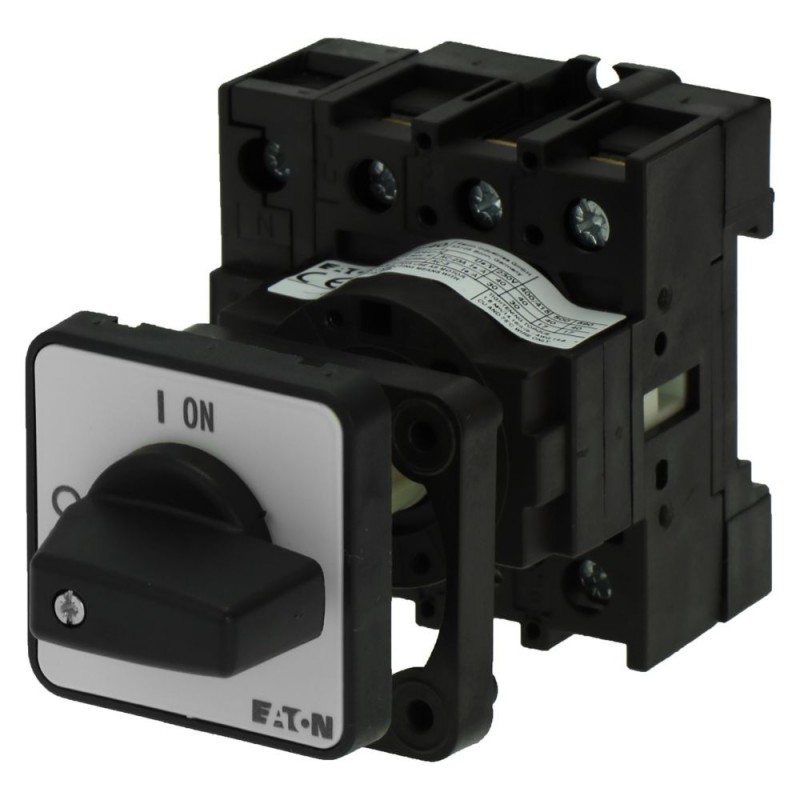

Conformité aux normes
IEC/EN 60947, IEC/EN 60204
Switch-disconnector according to IEC/EN 60947-3
Résistance climatique
Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Température ambianteouvert
-25 - +50 °C
Température ambiantesous enveloppe
-25 - +40 °C
Catégorie de surtension/Degré de pollution
III/3
Tension assignée de tenue aux chocs [Uimp]
6000 V AC
Position de montage
Quelconque
Valeurs mécaniquesNombre de pôles
3 pôles + N
Valeurs mécaniquesCircuits auxiliaires 0 Contact F
Valeurs mécaniquesCircuits auxiliaires 0 Contact O
Caractéristiques électriquesTension assignée d'emploi [Ue]
690 V AC
Caractéristiques électriquesCourant assigné ininterrompu [Iu]
40 A
Caractéristiques électriquesRemarque sur le courant assigné ininterrompu Iu
Courant assigné ininterrompu Iuspécifié pour la section maximale.
Tenue aux courts-circuitsavec fusible
50 A gG/gL
Courant assigné de courte durée (1 s) [Icw]
640 Aeff
Remarque sur le courant assigné de courte durée admissible Icw
courant d'1 seconde
Séparation sûre selon EN 61140entre les contacts
440 V AC
Séparation sûre selon EN 61140Pertes par effet Joule par circuit sous Ie
3.5 W
Longévité mécanique [manœuvres]
> 0.3 x 106
Fréquence de manœuvres max. [Man./h]
1200
Tension alternativeAC-3Puissance assignée d'emploi démarreur [P]220 V 230 V [P]
7.5 kW
Tension alternativeAC-3Puissance assignée d'emploi démarreur [P]400 V 415 [P]
15 kW
Tension alternativeAC-3Puissance assignée d'emploi démarreur [P]690 V [P]
15 kW
Tension alternativeAC-3Courant assigné d'emploi, interrupteur de démarrage moteur230 V [Ie]
30 A
Tension alternativeAC-3Courant assigné d'emploi, interrupteur de démarrage moteur400V 415 V [Ie]
30 A
Tension alternativeAC-3Courant assigné d'emploi, interrupteur de démarrage moteur690 V [Ie]
17 A
Tension alternativeAC-21ACourant assigné d'emploi interrupteur400 V 415 V [Ie]
40 A
Tension alternativeAC-21ACourant assigné d'emploi interrupteur500 V [Ie]
40 A
Tension alternativeAC-21ACourant assigné d'emploi interrupteur690 V [Ie]
40 A
Tension alternativeAC-22ACourant assigné d'emploi interrupteur400 V 415 V [Ie]
40 A
Tension alternativeAC-22ACourant assigné d'emploi interrupteur500 V [Ie]
40 A
Tension alternativeAC-22ACourant assigné d'emploi interrupteur690 V [Ie]
40 A
Tension alternativeAC-23APuissance assignée d'emploi AC-23A, 50 - 60 Hz [P]230 V [P]
11 kW
Tension alternativeAC-23APuissance assignée d'emploi AC-23A, 50 - 60 Hz [P]400 V 415 V [P]
22 kW
Tension alternativeAC-23APuissance assignée d'emploi AC-23A, 50 - 60 Hz [P]690 V [P]
17 kW
Tension alternativeAC-23ACourant assigné d'emploi, interrupteur de démarrage moteur230 V [Ie]
40 A
Tension alternativeAC-23ACourant assigné d'emploi, interrupteur de démarrage moteur400 V 415 V [Ie]
40 A
Tension alternativeAC-23ACourant assigné d'emploi, interrupteur de démarrage moteur690 V [Ie]
20 A
Fiabilité des contacts sous 24 V DC, 10 mA [Taux de ratés]
< 10-5,< 1 échec sur 100 000 opérations de commutation HF
âme massive ou multibrins
1 x (1,5 - 10)
2 x (1,5 - 10) mm2
Souple à embout selon DIN 46228
1 x (1 - 4)
2 x (1 - 4) mm2
Couple de serrage vis de raccordement
1.6 Nm
Caractéristiques électriques homologuées
Sections raccordablesà âme massive ou souples avec embout
14 - 8 AWG
Sections raccordablesVis de raccordement
M4
Sections raccordablesCouple de serrage
14.1 lb-in
