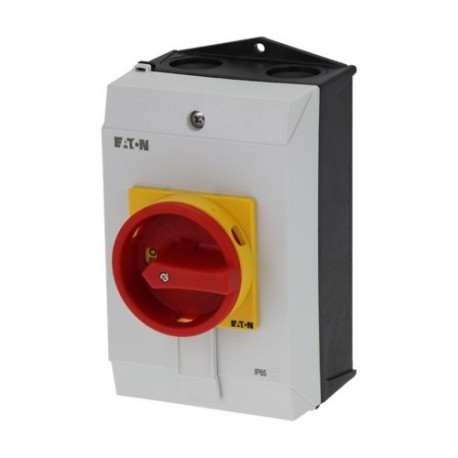

P1-40/I2/SVB 199909 Y7-199909 EATON ELECTRIC P1-40/I2/SVB
P1-40/I2/SVB
199909
Y7-199909
EATON-MOELLER
P1-40/I2/SVB

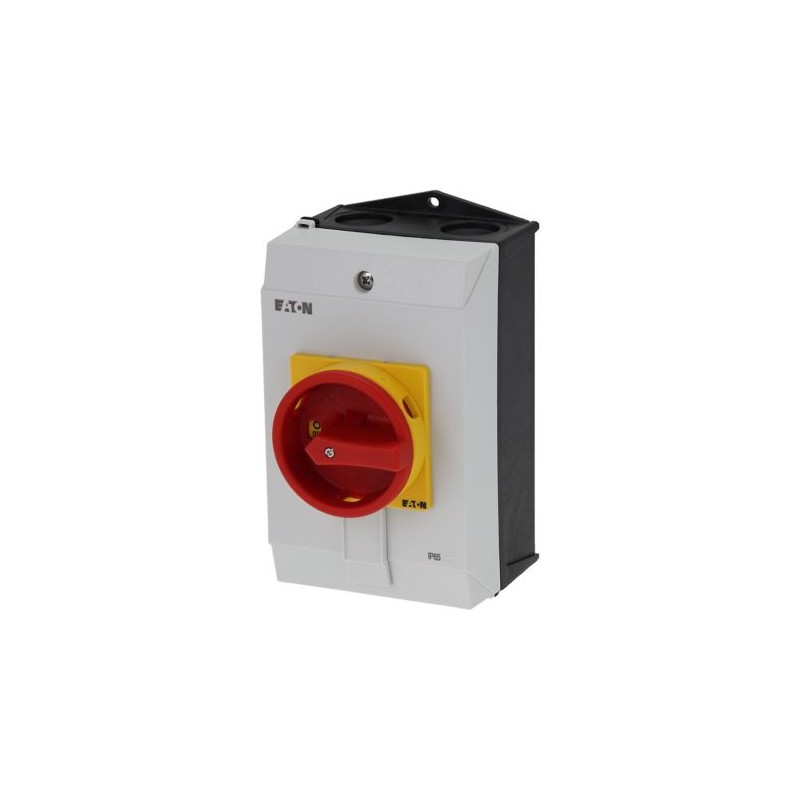

Eaton Moeller® series P1 Interrupteur général, 40 A, montage en saillie, 3 pôles, Fonction d’arrêt d’urgence, Avec poignée rotative rouge et bague de verrouillage jaune, Verrouillable en position 0 (arrêt)
Sectionneurs et commutateurs à cames
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Les plus vendus
▲En savoir plus
▲Spécifications générales
| Nom du produit | Interrupteur général P1 Eaton Moeller® series |
| Numéro de catalogue | 199909 |
| Code de modèle | P1-40/I2/SVB |
| EAN | 4015082953256 |
| Longueur du produit | 115 mm |
| Hauteur du produit | 180 mm |
| Largeur du produit | 100 mm |
| Poids du produit | 0.556 kg |
| Conformité | UKCA CE |
| Certifications | IEC/EN 60947 IEC/EN 60947-3 IEC/EN 60204 |
| Notes de catalogue | Courant assigné de courte durée admissible (Icw) pendant 1 seconde |
Features & Functions
| Matériau du boîtier | Polycarbonate |
| Fonction | finition interrupteur général Version interrupteur secteur de maintenance/réparation Finition interrupteur de dispositif d'arrêt d'urgence |
| Équipé de : | Poignée rotative rouge et bague de verrouillage jaune Contact auxiliaire |
| Fonctions | Fonctions d'ARRÊT D'URGENCE Verrouillable |
| Dispositif de verrouillage | verrouillable en position 0 |
| Nombre de pôles | 3 pôles |
General information
| Degré de protection | Autre NEMA |
| Degré de protection (face avant) | IP65 |
| Longévité mécanique | 300.000 opérations |
| Mode de pose | Montage en saillie |
| Position de montage | Sur demande |
| Fréquence de fonctionnement | 50 opérations/h |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Catégorie de produit | Interrupteur général |
| Catégorie de produit | Interrupteur général |
| Tension assignée de tenue aux chocs (Uimp) | 6 000 VAC |
| Sécurité de l'isolation | 440 V AC, entre les contacts, selon EN 61140 |
| Résistance aux chocs | 15 g, Mécanique, selon IEC/EN 60068-2-27, Choc demi-sinusoïdal 20 ms |
| Angle de rotation | 90 ° |
Climatic environmental conditions
| Température ambiante de fonctionnement - min. | -25 °C |
| Température ambiante de fonctionnement - max. | 40 °C |
| Température ambiante de fonctionnement (lieu clos) - min. | -25 °C |
| Température ambiante de fonctionnement (lieu clos) - max. | 40 °C |
| Résistance climatique | Exposition à l'humidité en continu, conforme à la norme CEI 60068-2-78 Chaleur humide cyclique, conformément à la norme IEC 60068-2-30 |
Terminal capacities
| Sections raccordables | 1 x (1 - 4) mm², Conducteur souple avec embout selon DIN 46228 2 x (1 - 4) mm², Conducteur souple avec embout selon DIN 46228 1 x 10 mm² avec borne à fourche 2 x 10 mm² avec borne à fourche |
| Taille de vis | M4, borne à vis |
| Couple de serrage | 1,6 Nm, Bornes à vis |
Electrical rating
| Pouvoir de coupure assigné à 400/415 V (cos phi à IEC 60947-3) | 290 kA |
| Pouvoir de coupure assigné à 660/690 V (cos phi à IEC 60947-3) | 130 kA |
| Courant assigné d'emploi (Ie) AC-3, 220 V, 230 V, 240 V | 30 A |
| Courant assigné d'emploi (Ie) AC-3, 380 V, 400 V, 415 V | 30 A |
| Courant assigné d'emploi (Ie) AC-3, 660 V, 690 V | 17 A |
| Courant assigné d'emploi (le) AC-21, 440 V | 40 A |
| Courant assigné d'emploi (le) AC-23, 230 V | 40 A |
| Courant assigné d'emploi (Ie) AC-23A, 400 V, 415 V | 40 A |
| Courant assigné d'emploi (le) AC-23A, 690 V | 20 A |
| Puissance assignée d’emploi en AC-3, 380/400 V, 50 Hz | 15 kW |
| Puissance assignée d'emploi AC-3, 415 V, 50 Hz | 15 kW |
| Puissance assignée d'emploi AC-3, 690 V, 50 Hz | 15 kW |
| Puissance assignée d'emploi AC-23A, 220/230 V, 50 Hz | 11 kW |
| Puissance assignée d’emploi en AC-23A, 400 V, 50 Hz | 22 kW |
| Puissance assignée d'emploi AC-23A, 690 V, 50 Hz | 18.5 kW |
| Tension nominale (Ue) en AC - max. | 690 V |
| Courant assigné ininterrompu (Iu) | 40 A |
| Courant ininterrompu | Le courant assigné ininterr. Iu est spécifié pour section raccordable max. |
Short-circuit rating
| Courant assigné de court-circuit conditionnel (Iq) | 80 kA |
| Courant assigné de courte durée admissible (lw) | 0,64 kA 640 A, Contacts, 1 seconde |
| Carac nominales de protection contre les courts-circuits | 50 A gG/gL, Fusible, Contacts |
Switching capacity
| Charge max. admissible | 1,3 x Iₑ (service intermittent, classe 12, 60 % facteur de marche) 1,6 x Iₑ (service intermittent, classe 12, 40 % facteur de marche) 2 x Iₑ (service intermittent, classe 12, 25 % facteur de marche) |
Contacts
| Fiabilité des contacts | 1 défaillance pour 100 000 manœuvres détermination approchée, à 24 V DC, 10 mA) |
| Nombre de contacts auxiliaires (inverseurs) | 0 |
| Nombre de contacts auxiliaires (normalement fermés) | 0 |
| Nombre de contacts auxiliaires (normalement ouverts) | 0 |
Actuator
| Couleur de l'actionneur | Rouge |
| Type d’actionneur | commande rotative déportée sur porte |
Design verification
| Dissipation thermique du matériel, Pvid en fonction du courant | 0 W |
| Capacité de dissipation thermique Pdiss | 0 W |
| Dissipation thermique par pôle, en fonction du courant Pvid | 3.5 W |
| Courant assigné d'emploi pour la dissipation thermique indiquée (In) | 40 A |
| Dissipation thermique statique, indépendante du courant Pvs | 0 W |
| 10.2.2 Résistance à la corrosion | Répond aux exigences de la norme du produit. |
| 10.2.3.1 Vérification Résistance Stabilité thermique des boîtiers | Répond aux exigences de la norme du produit. |
| 10.2.3.2 Vérification Résistance Matières isolantes Chaleur normale | Répond aux exigences de la norme du produit. |
| 10.2.3.3 Résist. mat. isol. à chaleur excep. suite à effets élec. internes | Répond aux exigences de la norme du produit. |
| 10.2.4 Résistance aux UV | Résistance aux UV uniquement en association avec un écran de protection. |
| 10.2.5 Levage | Sans objet du fait que l'ensemble de l'appareillage doit être évalué. |
| 10.2.6 Essai de choc | Sans objet du fait que l’ensemble de l’appareillage doit être évalué. |
| 10.2.7 Inscriptions | Répond aux exigences de la norme du produit. |
| 10.3 Degré de protection des assemblages | Sans objet du fait que l’ensemble de l’appareillage doit être évalué. |
| 10.4 Distances d'isolement et lignes de fuite | Répond aux exigences de la norme du produit. |
| 10.5 Protection contre les chocs électriques | Sans objet du fait que l’ensemble de l’appareillage doit être évalué. |
| 10.6 Montage de matériel | Sans objet du fait que l’ensemble de l’appareillage doit être évalué. |
| 10.7 Circuits électriques et raccordements internes | Relève de la responsabilité du tableautier. |
| 10.8 Raccordements pour conducteurs passés de l'extérieur | Relève de la responsabilité du tableautier. |
| 10.9.2 Tension de tenue à fréquence industrielle | Relève de la responsabilité du tableautier. |
| 10.9.3 Tension de tenue aux chocs | Relève de la responsabilité du tableautier. |
| 10.9.4 Test de boîtiers en matière isolante | Relève de la responsabilité du tableautier. |
| 10.10 Echauffement | Le tableautier est responsable des calculs d'augmentation de la température. Eaton fournira les données de dissipation thermique pour les appareils. |
| 10.11 Tenue aux courts-circuits | Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées. |
| 10.12 Compatibilité électromagnétique | Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées. |
| 10.13 Fonctionnement mécanique | Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte. |
