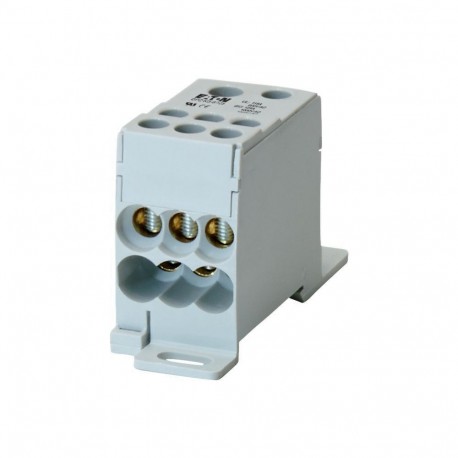

BPZ-KB-6/125 102714 Y7-102714 EATON ELECTRIC Repartiteur tetrapolaire 6/125A Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

BPZ-KB-6/125 102714 Y7-102714 EATON ELECTRIC Repartiteur tetrapolaire 6/125A

BPZ-KB-6/125

102714

Y7-102714

EATON-MOELLER

Repartiteur tetrapolaire 6/125A

BPZ-KB-6/125

Eaton xEnergy Basic LV systems Low voltage switchgear. Terminal block, 1 pole, 125A, 6 output terminals

Bornier 1 pôle, BPZ-KB, courant nominal de fonctionnement 125 A, pour conducteur en cuivre. Le montage sur rail DIN ou sur plaque de montage, homologué UL, rend le câblage moins chronophage, environ 80 % d’espace en moins. Conception modulaire, les systèmes de 1 à 4 pôles peuvent être assemblés à l’aide de plusieurs blocs. Degré de protection IP20, tension de fonctionnement max. 1000 V AC , 1500 VDC. Equipement fourni : 1 bornier 1 pôle

Plus de détails


Systèmes de distribution d'énergie / Commutateurs > Module de distribution pour bornes

Coffrets et armoires industriels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $31.61
Prix unitaire: $31.61
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Achetés habituellement ensemble

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton xEnergy Basic LV systems Low voltage switchgear
Catalog Number
102714
Model Code
BPZ-KB-6/125
EAN
4015081025749
Product Length/Depth
46.3 mm
Product Height
73.8 mm
Product Width
27 mm
Product Weight
0.142 kg
Compliances
RoHS conform
Certifications
IEC 60 947 -7 -1
UL 1059

Spécifications du produit

Special features
Functions
Additional equipment
Torque rating
3.5 Nm - 5 Nm / 31 lbf - 44 lbf (incoming). 2 Nm - 3 Nm / 17.7 lbf - 26.5 lbf (outgoing)
Conductor cross section (flexible, fine-strand) with cable end sleeve - max
35 mm²
Conductor cross section (flexible, fine-strand) with cable end sleeve - min
2.5 mm²
Conductor cross section (solid, solid-strand) - max
35 mm²
Conductor cross section (solid, solid-strand) - min
2.5 mm²
Amperage rating
125 A
Rated short-time withstand current (Icw)
4.2 kA
Voltage rating at DC Cu (IEC) - max
1500 VDC
Number of poles
Single-pole
Degree of protection
IP20
Mounting position
Universal
Clamp material
Plain
Brass
Comparative tracking index (CTI)
600 V
Housing material
PA66
Housing color
Light gray (RAL 7035)
Mounting method
Floor standing distribution board
Surface mounting
Flush mounting
Flame classification (UL 94)
V-0
Heat deflection temperature
100 °C
Number of clamp positions per pole
7
Number of clamping units per pole
7
Rated peak withstand current
30 kA
Voltage rating at AC Cu (CSA) - max
600 VAC
Voltage rating at AC Cu (IEC) - max
1000 VAC
Voltage rating at AC Cu (UL) - max
600 VAC
Rated operation current (Ie) Cu (CSA)
115 A
Rated operation current (Ie) Cu (IEC)
125 A
Rated operation current (Ie) Cu (UL)
115 A
Terminal capacity (single/multi-wire)
8 - 2 AWG (incoming, fine wire (with sleeve))
6 mm² - 16 mm² (incoming)
2.5 mm² - 16 mm² (outgoing)
2.5 mm² - 16 mm² (outgoing, fine wire (with sleeve))
6 mm² - 16 mm² (incoming, fine wire (with sleeve))
14 - 6 AWG (incoming, fine wire (with sleeve))
10 mm² - 35 mm² (incoming)
14 - 6 AWG (outgoing)
10 mm² - 35 mm² (incoming, fine wire (with sleeve))
14 - 6 AWG (incoming)
14 - 6 AWG (outgoing, fine wire (with sleeve))
8 - 2 AWG (incoming)

ETIM for 102714 Systèmes de distribution d'énergie / Commutateurs (EC001894)
Caractéristique Valeur
Hauteur (EF000040) 73.8 mm
Largeur (EF000008) 27 mm
Profondeur (EF000049) 46.3 mm
Courant assigné max. (EF007926) 125 A
Nombre de pôles (EF001391) 1
Section de conducteur flexible (fil fin) avec embout de câble (EF003460) 2.5 mm²
Section de conducteur rigide (monofilaire/multifilaire) (EF003462) 2.5 mm²
Nombre de positions de serrage par pôle (EF002519) 7
Avec rails PE (EF007967) Non
Avec rails N (EF007963) Non
