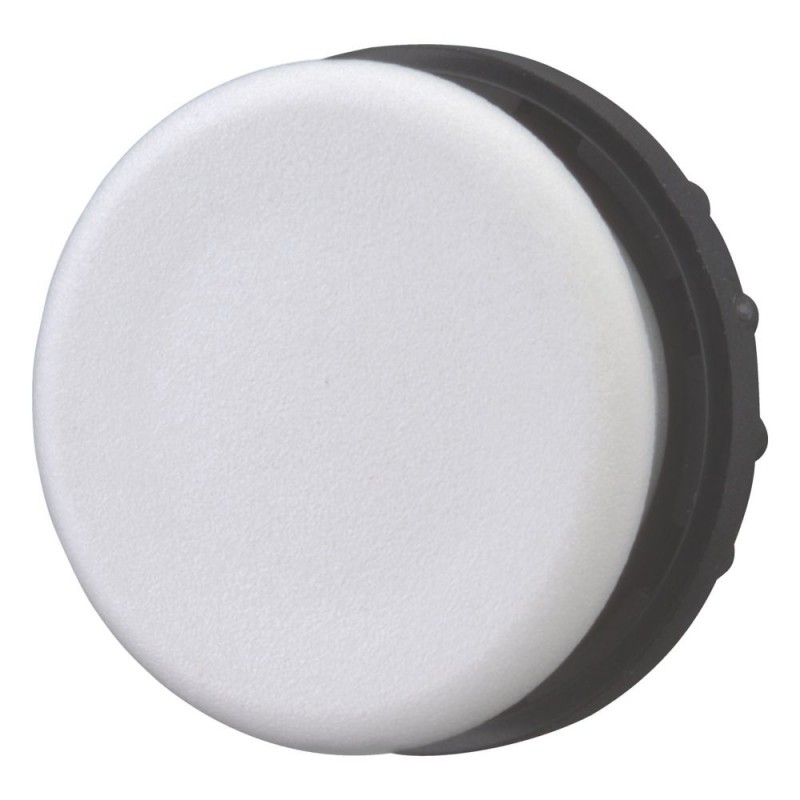

M22-B 216388 Y7-216388 EATON ELECTRIC Obturateur, gris
M22-B
216388
Y7-216388
EATON-MOELLER
Obturateur, gris
M22-B
Bouchons d’obturation M22 Moeller® series Eaton, gris
Fiche d’obturation, Accessoires généraux, Fonction : Pour fermer les emplacements de montage de rechange, Matériau : plastique, Degré de protection : IP66, IP67, IP69K, Couleur gris clair, RAL 7035, Couleur Valeur RAL : RAL 7035, Connexion à SmartWire-DT : non
Appareillage industriel basse tension > Cache pour appareils de commande
Moyens de contrôle et de signalisation
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲Spécifications générales
| Nom du produit | Eaton Moeller® series M22 blanking plug |
| Numéro de catalogue | 216388 |
| Code de modèle | M22-B |
| EAN | 4015082163884 |
| Longueur du produit | 30 mm |
| Hauteur du produit | 30 mm |
| Largeur du produit | 30 mm |
| Poids du produit | 0.006 kg |
| Certifications | CE |
Spécifications du produit
| 10.10 Echauffement | Sans objet. |
| 10.11 Tenue aux courts-circuits | Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées. |
| 10.12 Compatibilité électromagnétique | Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées. |
| 10.13 Fonctionnement mécanique | L'appareil répond aux exigences, à condition que les informations contenues dans la notice d'instructions (IL) soient respectées. |
| 10.2.2 Résistance à la corrosion | Répond aux exigences de la norme du produit. |
| 10.2.3.1 Vérification Résistance Stabilité thermique des boîtiers | Répond aux exigences de la norme du produit. |
| 10.2.3.2 Vérification Résistance Matières isolantes Chaleur normale | Répond aux exigences de la norme du produit. |
| 10.2.3.3 Résist. mat. isol. à chaleur excep. suite à effets élec. internes | Répond aux exigences de la norme du produit. |
| 10.2.4 Résistance aux UV | Sur demande |
| 10.2.5 Levage | Sans objet du fait que l'ensemble de l'appareillage500 000doit être évalué.manœuvres |
| 10.2.6 Essai de choc | Sans objet du fait que l’ensemble de l’appareillage doit être évalué. |
| 10.2.7 Inscriptions | Répond aux exigences de la norme du produit. |
| 10.3 Degré de protection des assemblages | Sans objet du fait que l’ensemble de l’appareillage doit être évalué. |
| 10.4 Distances d'isolement et lignes de fuite | Répond aux exigences de la norme du produit. |
| 10.5 Protection contre les chocs électriques | Sans objet du fait que l’ensemble de l’appareillage doit être évalué. |
| 10.6 Montage de matériel | Sans objet du fait que l’ensemble de l’appareillage doit être évalué. |
| 10.7 Circuits électriques et raccordements internes | Relève de la responsabilité du tableautier |
| 10.8 Raccordements pour conducteurs passés de l'extérieur | Relève de la responsabilité du tableautier |
| 10.9.2 Tension de tenue à fréquence industrielle | Relève de la responsabilité du tableautier |
| 10.9.3 Tension de tenue aux chocs | Relève de la responsabilité du tableautier |
| 10.9.4 Test de boîtiers en matière isolante | Relève de la responsabilité du tableautier |
| Connexion au module SmartWire-DT | Non |
| Température ambiante de fonctionnement - max. | 70 °C |
| Température ambiante de fonctionnement - min. | -25 °C |
| Dissipation thermique du matériel, Pvid en fonction du courant | 0 W |
| Force de manœuvre positive d'ouverture min. | 0 N |
| Capacité de dissipation thermique Pdiss | 0 W |
| Dissipation thermique par pôle, en fonction du courant Pvid | 0 W |
| Diamètre d'ouverture | 22 mm |
| Hauteur d'ouverture | 0 mm |
| Numéro RAL | 7035 |
| Courant assigné d'emploi pour la dissipation thermique indiquée (In) | 0 A |
| Couleur | Gray |
| Matériel | Plastique |
| Degré de protection | NEMA 12 NEMA 3R IP69K IP66 NEMA 13 IP67 NEMA 4X |
| Degré de protection (face avant) | Autre NEMA IP67/IP69K |
| Fonctions | Pour la fermeture des emplacements de montage de rechange |
| Type de lentille | rond |
| Dissipation thermique statique, indépendante du courant Pvs | 0 W |
| Largeur de l'ouverture | 0 mm |
| Caractéristique | Valeur |
|---|---|
| Matériau (EF002169) | Plastique |
| Type de lentille (EF006253) | Rond |
| Diamètre de trou (EF000079) | 22 mm |
| Largeur de l'ouverture (EF004565) | 0 mm |
| Hauteur de l'ouverture (EF004778) | 0 mm |
| Couleur (EF000007) | Gris |
