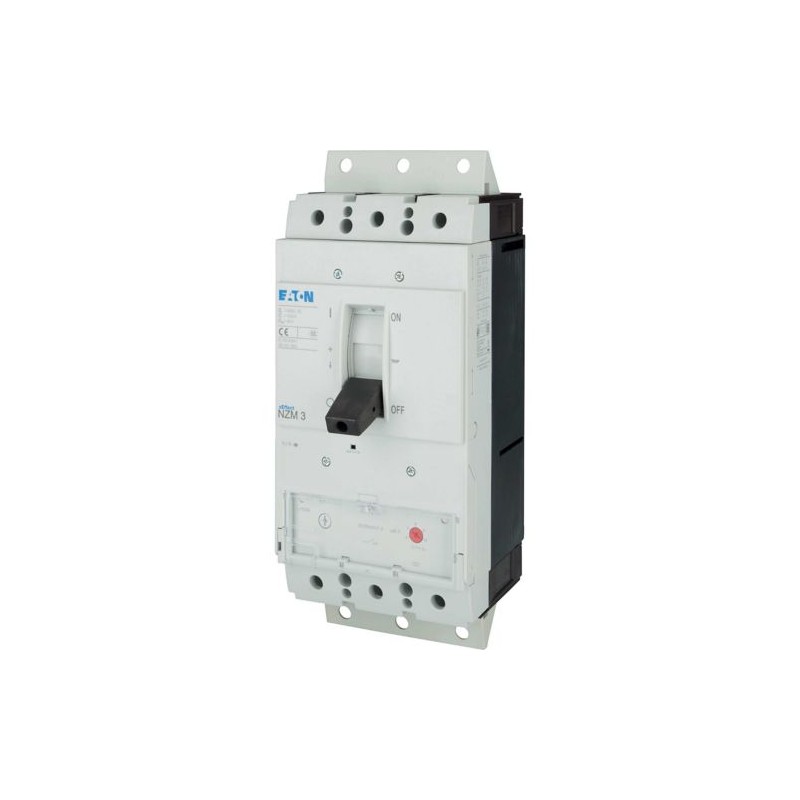

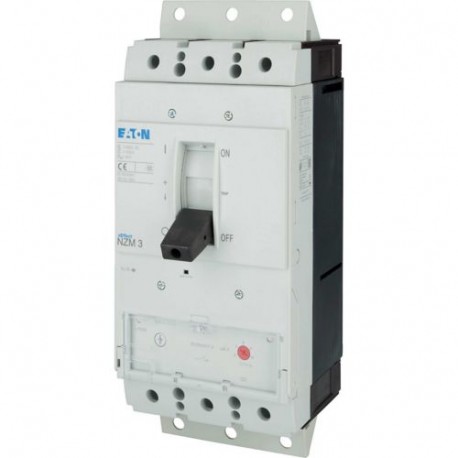

NZMN3-S320-SVE 168490 Y7-168490 EATON ELECTRIC Disjoncteur, 3p, 320A, module débrochable Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NZMN3-S320-SVE 168490 Y7-168490 EATON ELECTRIC Disjoncteur, 3p, 320A, module débrochable

NZMN3-S320-SVE

168490

Y7-168490

EATON-MOELLER

Disjoncteur, 3p, 320A, module débrochable

NZMN3-S320-SVE

Eaton Moeller series NZM - Molded Case Circuit Breaker. Circuit-breaker, 3p, 320A, plug-in module, NZMN3-S320-SVE

Les disjoncteurs de la série NZM couvrent tous les cas d’application avec seulement quatre tailles compactes et conviennent au marché IEC. L’installation est toujours flexible grâce à l’utilisation de groupes de fonctions modulaires.

Plus de détails


Appareillage industriel basse tension > Disjoncteur moteur

Commutateurs automatiques à boîtier moulé NZM

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $2,243.24
Prix unitaire: $2,243.24
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller series NZM molded case circuit breaker magnetic
Catalog Number
168490
Model Code
NZMN3-S320-SVE
EAN
4015081649709
Product Length/Depth
335 mm
Product Height
215.2 mm
Product Width
140 mm
Product Weight
6.38 kg
Compliances
RoHS conform

Spécifications du produit

Type
Circuit breaker
Special features
Amperage Rating
320 A
Voltage rating
690 V - 690 V
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Mounting Method
Built-in device plug-in technique
Equipment heat dissipation, current-dependent
78.64 W
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Ambient storage temperature - max
70 °C
Ambient storage temperature - min
40 °C
Rated operating power at AC-3, 230 V
90 kW
Rated operating power at AC-3, 400 V
160 kW
Switch off technique
Magnetic
Degree of protection
IP20
Direction of incoming supply
As required
Electrical connection type of main circuit
Screw connection
Rated operational current
279 A (400 V AC-3)
Number of poles
Three-pole
Short-circuit release non-delayed setting - max
4480 A
Short-circuit release non-delayed setting - min
2560 A
Handle type
Rocker lever
Instantaneous current setting (Ii) - max
14 A
Instantaneous current setting (Ii) - min
8 A
Overload current setting (Ir) - max
0 A
Overload current setting (Ir) - min
0 A
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 400/415 V, 50/60 Hz
50 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 440 V, 50/60 Hz
50 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 500 V DC
30 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 750 V DC
30 kA
Rated short-circuit breaking capacity Icu (IEC/EN 60947) at 400/415 V, 50/60 Hz
50 kA

ETIM for 168490 Appareillage industriel basse tension (EC000074)
Caractéristique Valeur
Réglage de courant du déclencheur de surcharge (EF002336) 0 A
Plage de réglage du déclencheur de court-circuit non retardé (EF007131) 8 A
Avec protection thermique (EF006233) Non
Sensible à une défaillance de phase (EF007400) Non
Technique de déclenchement (EF007007) Magnétique
Tension de fonctionnement normale (EF001435) 690 V
Courant permanent nominal Iu (EF001389) 320 A
Puissance de fonctionnement nominale, CA-3, 230 V (EF007025) 90 kW
Puissance de fonctionnement nominale, CA-3, 400 V (EF001364) 160 kW
Type de raccordement du circuit principal (EF006819) Borne à vis
Finition de l'élément d'actionnement (EF006976) Levier
Type de construction de l'appareil (EF008240) Technique enfichable pour appareil encastré
Avec commutateur auxiliaire intégré (EF001387) Non
Avec déclencheur à sous-tension intégré (EF001390) Non
Nombre de pôles (EF001391) 3
Courant de commutation de court-circuit limite nominal Icu à 400 V, CA (EF007049) 50 kA
Classe de protection (IP) (EF005474) IP20
Hauteur (EF000040) 215.2 mm
Largeur (EF000008) 140 mm
Profondeur (EF000049) 335 mm
