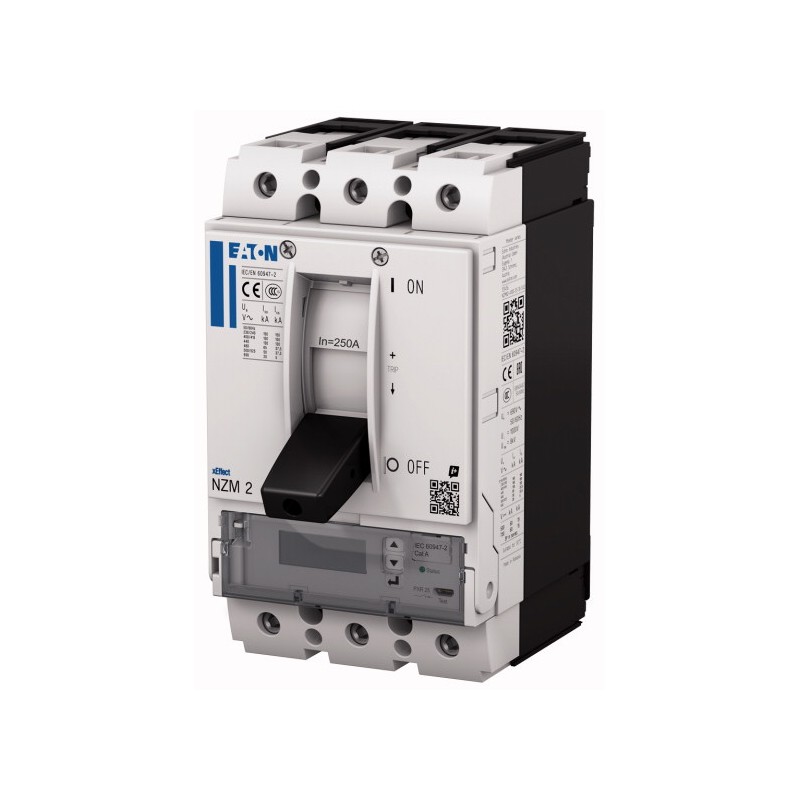

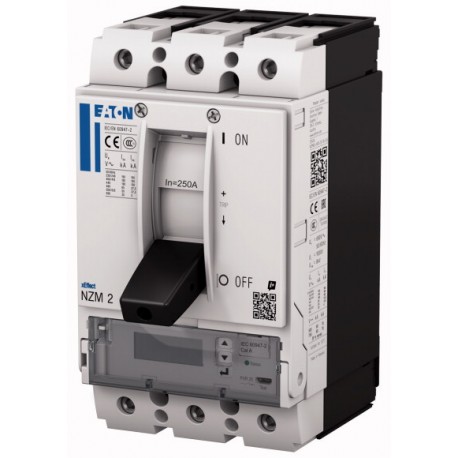

NZMN2-4-PX63/VAR

192205

EATON-MOELLER

NZM2 PXR25 Automatic Int. - Classe 1, 63A, 4p, Variable, Lecture de borne à vis

interrupteur

La gamme de disjoncteurs xEffect NZM...-PX avec système de déclenchement électronique PXR (Power Expert Release) couvre les cas d’utilisation pour une protection complète avec seulement quatre tailles compactes et convient au marché IEC. La fonction de mesure de l’énergie intégrée fournit des courants, des tensions et de l’énergie active (kWh) avec une classe de précision 1 conformément à la norme CEI 61557-12. Testez la fonction et les paramètres via le port micro USB directement sur le commutateur. Les groupes de fonctions modulaires rendent toujours le montage flexible et peuvent être complétés par la gamme complète d’accessoires. mesure de la valeur r.m.s. et mémoire thermique.

Plus de détails


Appareillage industriel basse tension > Disjoncteur pour protection de transformateur, de générateur et d'installation

Commutateurs automatiques à boîtier moulé NZM

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

Les plus vendus

En savoir plus



interrupteur

Programme d’approvisionnement

assortiment
interrupteur d’alimentation automatique
Fonction de protection
Protection du système, du câble, du sélectif et du générateur
Norme/Approbation
Cei
Technique d’installation
Montage fixe
Technique de libération
Diffusion électronique
taille
NZM2
description
Protection contre les surcharges et protection magnétique LSI instantanée et retardée
Classe de mesure de l’énergie 1, Mesure de la valeur réelle et « mémoire thermique »
Interface USB pour la configuration et la fonction de test avec le logiciel Power Xpert Protection Manager
Le module d’interface est inclus dans l’alimentation.
Capable de communiquer, en option, avec le module interne Modbus RTU ou CAM
Nombre de poteaux
4 pôles
Équipement standard
lien de vis
Courant nominal = courant nominal ininterrompu [IN= IU]
Courant nominal = courant nominal ininterrompu [IN= IU]
63 A
Conducteur neutre [% du conducteur de phase]
0 - 60 - 100 %
Champ d’étalonnage
Libération thermique[IR]
25 - 63 A
Libération magnétique[Imicromètre]aussitôt[Ile= INx ...]
2-18
Libération magnétique[Imicromètre]tard[ISd= IRx ...]
2-10

Fiche technique

généralité
Respect des règles
IEC/EN 60947, VDE 0660
Protection contre les contacts accidentels
protection contre le contact avec les doigts et le dos de la main selon VDE 0106 partie 100
Adéquation climatique
Chaleur humide, constante, selon la norme CEI 60068-2-78
Chaleur humide, cyclique selon la norme CEI 60068-2-30
température ambianteTempérature de la pièce de stockage
-40 - +70 °C
température ambianteopération
-25 - +70 °C
Résistance aux chocs (demi-onda 10 ms) selon la norme CEI 60068-2-27
20 (durée de l’impact 20 ms) g
Coupe sûre selon la en 61140entre les contacts auxiliaires et les contacts principaux
500 V CA
Coupe sûre selon la en 61140entre contacts auxiliaires
300 V CA
Position de montage
Vertical et pivoté de 90° dans chaque direction
avec module de protection différentielle XFI:
- NZM1, N1, NZM2, N2 : vertical et tourné de 90° dans chaque direction
avec dispositif amovible :
- NZM1, N1, NZM2, N2 : vertical, 90° droite/gauche
avec dispositif amovible :
- NZM3, N3 : vertical, 90° droite/gauche
- NZM4, N4 : vertical
avec télécommande:
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4 : vertical et tourné de 90° dans chaque direction

Sens de la nutrition
Au goût
Degré de protectionappareil
dans le champ élément de commande : IP20 (degré de sécurité de base)
Degré de protectiongarde
encadré : IP40
avec poignée pour commande différée et serrure de porte: IP66
Degré de protectionPinces de connexion
Collier de serrage de tunnel : IP10
Séparateur de phase et pince de bande: IP00
Autres données techniques (catalogue consultable)
Disjoncteurs d’alimentation
Courant nominal = courant nominal ininterrompu [IN= IU]
63 A
Tension d’étanchéité par impulsions nominales [Ulutin]Circuit principal
8000 V
Tension d’étanchéité par impulsions nominales [Ulutin]Contacts auxiliaires
6000 V
Contrainte nominale d’utilisation [Uet]
690 V AC
Catégorie de surtension/degré de pollution
III/3
Tension nominale d’isolation [Ule]
690 V
Utilisation dans les filets sans échouement
≦ 690 V
Interruption de l’alimentation
Puissance nominale de fermeture en court-circuit [ICm]240 V [ICm]
187 kA
Puissance nominale de fermeture en court-circuit [ICm]400/415 V [ICm]
105 kA
Puissance nominale de fermeture en court-circuit [ICm]440 V 50/60 Hz [ICm]
74 kA
Puissance nominale de fermeture en court-circuit [ICm]525 V 50/60 Hz [ICm]
53 kA
Puissance nominale de fermeture en court-circuit [ICm]690 V 50/60 Hz [Icm]
40 kA
Puissance d’interruption nominale sous court-circuit ICn[ICn]Ics IEC/EN 60947 Séquence de commutation OtCOtCO [ICs]240 V, 50/60 Hz [ICs]
85 kA
Puissance d’interruption nominale sous court-circuit ICn[ICn]Ics IEC/EN 60947 Séquence de commutation OtCOtCO [ICs]400/415 V, 50/60 Hz [ICs]
50 kA
Puissance d’interruption nominale sous court-circuit ICn[ICn]Ics IEC/EN 60947 Séquence de commutation OtCOtCO [ICs]440 V 50/60 Hz [ICs]
35 kA
Puissance d’interruption nominale sous court-circuit ICn[ICn]Ics IEC/EN 60947 Séquence de commutation OtCOtCO [ICs]525 V, 50/60 Hz [ICs]
25 kA
Puissance d’interruption nominale sous court-circuit ICn[ICn]Ics IEC/EN 60947 Séquence de commutation OtCOtCO [ICs]690 V 50/60 Hz [ICs]
5 kA
Puissance d’interruption nominale sous court-circuit ICn[ICn]
Sécurité maximale, lorsque le courant de court-circuit fourni au point d’installation dépasse la puissance d’interruption de l’interrupteur automatique.
Courant nominal admissible de courte duréet = 0,3 s [ICw]
1,9 kA
Courant nominal admissible de courte duréet = 1 s [ICw]
1,9 kA
Catégorie d’utilisation selon la norme IEC/EN 60947-2
à
Durée, mécanique (tir maximum 50% par le releaser A/U) [Manœuvres]
20000
Durée, électriqueAc-1400 V 50/60 Hz [Manœuvres]
10000
Durée, électriqueAc-1415 V 50/60 Hz [Manœuvres]
10000
Durée, électriqueAc-1690 V, 50/60 Hz [Manœuvres]
7500
Durée, électriqueFréquence maximale des manœuvres [homme/h]
120 homme/h
Temps total d’interruption des courts-circuits
< 10 ms
Sections de lien
Équipement standard
lien de vis
Accessoires en option
Pinces de cape
Pinces tunnel
Fixations arrière
Câble circulaire CuPince de caperigide
1 x (10 - 16)
2 x (6 - 16) mm2
Câble circulaire CuPince de capesouple
1 x (25 - 185)
2 x (25 - 70) mm2
Câble circulaire CuPince tunnelrigide
1 x 16 mm2
Câble circulaire CuPince tunnelsouple1 trou
1 x (25-185) mm2
Câble circulaire CuConnexion de boulon et connexion arrièredirectement sur le commutateurrigide
1 x (10 - 16)
2 x (6 - 16) mm2
Câble circulaire CuConnexion de boulon et connexion arrièredirectement sur le commutateursouple
1 x (25 - 185)
2 x (25 - 70) mm2
Conducteur circulaire aiPince tunnelrigide
1 x 16 mm2
Conducteur circulaire aiPince tunnelsouplesouple
1 x (25 - 185) mm2
Drapeau en cuivre (nombre de lamelles x largeur x épaisseur des lamelles)Pince à manteau [min.]
2 x 9 x 0,8 mm
Drapeau en cuivre (nombre de lamelles x largeur x épaisseur des lamelles)Pince de cape [max.]
10 x 16 x 0,8
(2x) 8 x 15,5 x 0,8 mm
Drapeau en cuivre (nombre de lamelles x largeur x épaisseur des lamelles)Connexion de boulon et connexion arrièreDrapeau en cuivre perforé [min.]
2 x 16 x 0,8 mm
Drapeau en cuivre (nombre de lamelles x largeur x épaisseur des lamelles)Connexion de boulon et connexion arrièreDrapeau en cuivre, perforé [max.]
10 x 24 x 0,8 mm
Barre de cuivre (largeur x profondeur) [mm]Connexion de boulon et connexion arrièreLien de boulon
M8
Barre de cuivre (largeur x profondeur) [mm]Connexion de boulon et connexion arrièredirectement sur l’interrupteur [min.]
16 x 5 mm
Barre de cuivre (largeur x profondeur) [mm]Connexion de boulon et connexion arrièredirectement sur le commutateur [max.]
24 x 8 mm
Câbles de commande
1 x (0,75 - 2,5)
2 x (0,75 - 1,5) mm2

Audits de projets conformément à la norme IEC/EN 61439

Données techniques pour les audits de projets
Courant nominal d’utilisation pour les données de dissipation [IN]
63 A
Dissipation du dispositif, en fonction du courant [Pvid]
3,27 W
Température ambiante de service min.
-25 °C
Température ambiante de service max.
+70 °C
IEC/EN 61439 Audits de projets
10.2 Pertinence des matériaux et des composants10.2.2 Résistance à la corrosion
Les exigences de la norme de produit sont respectées.
10.2 Pertinence des matériaux et des composants10.2.3.1 Résistance de l’enceinte au feu
Les exigences de la norme de produit sont respectées.
10.2 Pertinence des matériaux et des composants10.2.3.2 Résistance des matériaux isolants aux niveaux de chaleur normaux
Les exigences de la norme de produit sont respectées.
10.2 Pertinence des matériaux et des composants10.2.3.3 Résistance des matériaux isolants à des niveaux de chaleur extraordinaires
Les exigences de la norme de produit sont respectées.
10.2 Pertinence des matériaux et des composants10.2.4 Résistance à l’irradiation UV
Les exigences de la norme de produit sont respectées.
10.2 Pertinence des matériaux et des composants10.2.5 Levage
Non pertinent puisque l’ensemble du panneau électrique doit être évalué.
10.2 Pertinence des matériaux et des composants10.2.6 Essai de choc
Non pertinent puisque l’ensemble du panneau électrique doit être évalué.
10.2 Pertinence des matériaux et des composants10.2.7 Dépenses
Les exigences de la norme de produit sont respectées.
10.3 Degré de protection des enceintes
Non pertinent puisque l’ensemble du panneau électrique doit être évalué.
10.4 Voies de dispersion de l’air et de la surface
Les exigences de la norme de produit sont respectées.
10.5 Protection contre les chocs électriques
Non pertinent puisque l’ensemble du panneau électrique doit être évalué.
10.6 Assemblage encastré des appareils
Non pertinent puisque l’ensemble du panneau électrique doit être évalué.
10.7 Circuits et connexions internes
Il est de la responsabilité du fabricant du panneau électrique.
10.8 Connexions pour conducteurs introduits de l’extérieur
Il est de la responsabilité du fabricant du panneau électrique.
10.9 Caractéristiques de l’isolation10.9.2 Rigidité diélectrique à la fréquence du réseau
Il est de la responsabilité du fabricant du panneau électrique.
10.9 Caractéristiques de l’isolation10.9.3 Tension d’étanchéité par impulsions
Il est de la responsabilité du fabricant du panneau électrique.
10.9 Caractéristiques de l’isolation10.9.4 Vérification des enveloppes des matériaux isolants
Il est de la responsabilité du fabricant du panneau électrique.
10.10 Chauffage
Le calcul de la surchauffe est à la charge du fabricant du panneau électrique. Eaton fournit des données sur la dissipation de l’équipement.
10.11 Résistance au court-circuit
Il est de la responsabilité du fabricant du panneau électrique. Respectez les valeurs par défaut de l’équipement.
10.12 CEM
Il est de la responsabilité du fabricant du panneau électrique. Respectez les valeurs par défaut de l’équipement.
10.13 Fonction mécanique
Pour l’appareil, les exigences sont satisfaites conformément aux indications des instructions de montage (IL).

Données techniques selon ETIM 8.0

appareils électriques basse tension (EG000017) / Interrupteur de protection pour transformateurs et moteurs (EC000228)
Technique d’Ar., Electr., Énergie, Tecn. Par Comm., Réseau E Proc. De pipeline / Technologie de commutation basse tension / Commutateurs d’alimentation (Ns, < 1 Hp) / Commutateur d’alimentation pour transf., génération. et les végétaux de protection ([email protected] [AJZ716013])
courant nominal permanent Iu
63 A
tension nominale
690 à 690 V
limite de désengagement nominal actuel du court-circuit à 400 V, 50 Hz
50 kA
plage de réglage de la libération de surcharge
25 - 63 A
intervalle de réglage de l’activateur de court-circuit avec court délai
2 - 10 A
plage de réglage de l’activateur de court-circuit non délabré
2 - 18 A
protection contre la dispersion sur un sol intégré
Non
type de connexion du circuit électrique principal
raccord de vis
typologie de construction du dispositif
appareil encastré, technique d’installation fixe
convient au montage sur le guide du chapeau
Non
montage de guide DIN en option
oui
nombre de contacts auxiliaires, contacts de repos
0
nombre de contacts auxiliaires, contacts fermants
0
nombre de contacts auxiliaires, onduleurs
0
signaleur d’intervention présent
Non
avec libération de tension minimale intégrée
Non
nombre de poteaux
4
position de la connexion pour le circuit électrique principal
avant
Type de lecteur
Bâton simple
dispositif complet avec unité de sécurité
oui
entraînement de moteur intégré
Non
entraînement moteur en option
oui
degré de protection (PI)
Ip20

Courbes caractéristiques

caractéristique
1230DIA-176
Par le courant
caractéristique
1230DIA-184
Par l’énergie

taille

123X508
(1) Espace d’extinction, distance de sécurité minimale par rapport aux autres surfaces
(2) Distance de sécurité minimale par rapport aux pièces voisines
123X341

ETIM for 192205 Appareillage industriel basse tension (EC000228)
Caractéristique Valeur
Courant permanent nominal Iu (EF001389) 63 A
Tension assignée (EF003977) 690 V
Courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz (EF007048) 50 kA
Réglage de courant du déclencheur de surcharge (EF002336) 25 A
Plage de réglage du déclencheur de court-circuit retardé de courte durée (EF007129) 2 A
Plage de réglage du déclencheur de court-circuit non retardé (EF007131) 2 A
Type de construction de l'appareil (EF008240) Technique d'encastrement fixe pour appareil encastré
Protection intégrée contre les mises à la terre accidentelles (EF007296) Non
Type de raccordement du circuit principal (EF006819) Borne à vis
Adapté à un montage de profilés chapeaux (EF007250) Non
Montage de profilés chapeaux en option (EF008904) Oui
Nombre de contacts auxiliaires à ouverture (EF001377) 0
Nombre de contacts auxiliaires à fermeture (EF001376) 0
Nombre de contacts auxiliaires à deux directions (EF003531) 0
Relais de signalisation de déclenchement disponible (EF007006) Non
Avec déclencheur à sous-tension intégré (EF001390) Non
Nombre de pôles (EF001391) 4
Position du raccordement de circuit principal (EF006671) Avant
Finition de l'élément d'actionnement (EF006976) Levier
Appareil complet avec unité de protection (EF008906) Oui
Commande motorisée intégrée (EF006697) Non
Commande motorisée en option (EF007386) Oui
Classe de protection (IP) (EF005474) IP20

Datasheet - PDF

Commentaires: (0)

Aucun commentaire sur le produit encore.

Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
  Captcha
  Écrire commentaire

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
