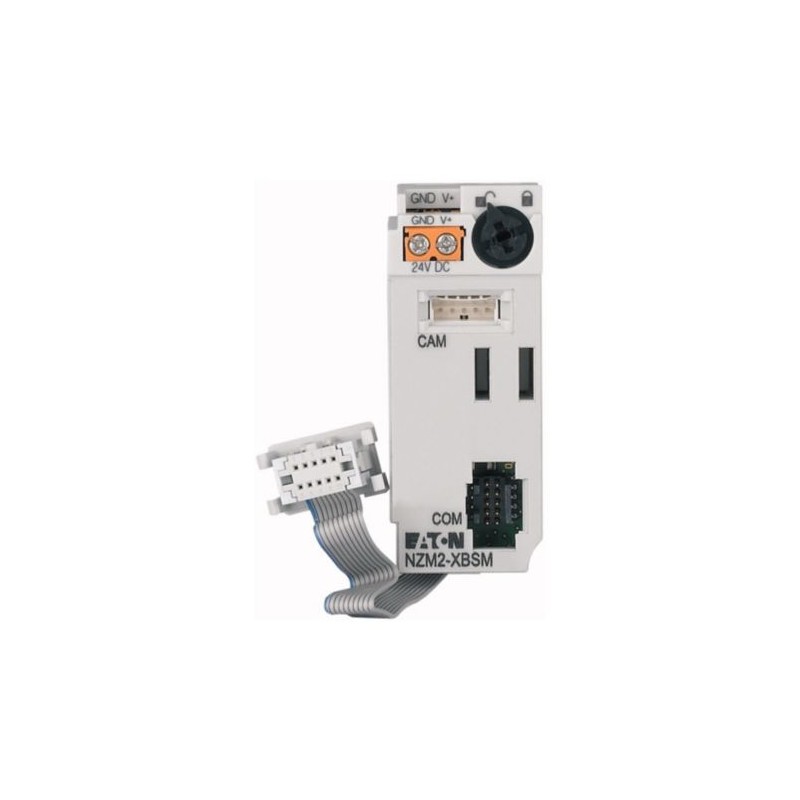

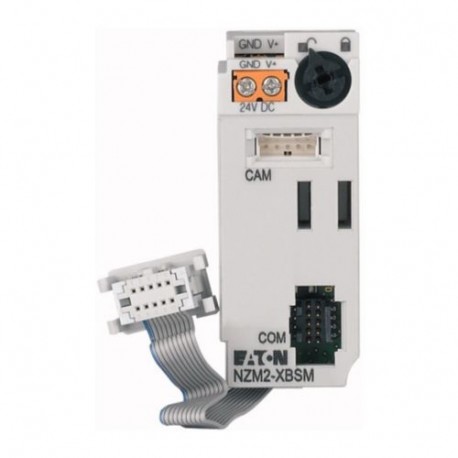

NZM2-XBSM 189825 Y7-189825 EATON ELECTRIC Module interne pour NZM2 PXR20, connexion pour la communication Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NZM2-XBSM 189825 Y7-189825 EATON ELECTRIC Module interne pour NZM2 PXR20, connexion pour la communication

NZM2-XBSM

189825

Y7-189825

EATON-MOELLER

Module interne pour NZM2 PXR20, connexion pour la communication

NZM2-XBSM

Eaton Moeller series NZM - Molded Case Circuit Breaker. Interface module for NZM2 PXR20, connection for communication

Accessoires optionnels pour la série de disjoncteurs NZM offre une gamme complète d’options d’application pour une utilisation dans le monde entier. Le montage est toujours flexible et facile grâce aux groupes de fonctions modulaires. Remarques : Modules d’état du disjoncteur - Pour la connexion polyvalente des fonctions de disjoncteur en option. Nécessaire pour la communication. Le type de connexions dépend de la version du module d’état du disjoncteur. Détection de l’état du disjoncteur (I, +, 0) pour le déclenchement électronique. L’état du disjoncteur peut être communiqué. Connexion d’alimentation auxiliaire pour 2 x 24 V DC. Connexion pour module adaptateur de communication (CAM) . CAM disponible pour différents systèmes de communication par bus de terrain (Profibus DP, SmartWire-DT, bus de terrain basé sur Ethernet). Connexion au module Modbus RTU interne.

Plus de détails


Appareillage industriel basse tension > Accessoires pour connectique basse tension

Commutateurs automatiques à boîtier moulé NZM

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $333.28
Prix unitaire: $333.28
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller series NZM electronic accessory
Catalog Number
189825
Model Code
NZM2-XBSM
EAN
4015081878208
Product Length/Depth
76 mm
Product Height
65 mm
Product Width
68 mm
Product Weight
0.021 kg
Compliances
UL/CSA
IEC
RoHS conform

Spécifications du produit

Type
AccessoryInterface module
Special features
For universal connection of optional circuit breaker functions.Required for communicationThe connection types depend on the design of the interface module.Circuit breaker status detection (I, +, 0) for the electronic trip unit.The switch's status can be communicated.24 V DC auxiliary power connection.Connection for Communications Adapter Module (CAM).Optional CAM available for various Fieldbus communication systems (Profibus DP, SmartWire-DT, Ethernet-based Fieldbus).Connection to optional, internal Modbus RTU module.Mechanical pass-through of the switch's status (I, O) for use by the remote operator.
Voltage rating
24 V DC
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Frame
NZM2
Used with
NZM2(-4)-VX(MX)(PX)(PMX)…
Accessory/spare part type
Interface module
Communication and measuring function
Accessory
Connection type
Screw terminal (supply connection, rated control voltage)
Assembled CAM cable (Supply connection, Digital-input)
5-pin plug connector (CAM connection)
With bolt connection
Pre-wired cable to the Modbus module (internal COM connection)
With push in terminal
10-pin plug connector (internal COM connection)
Current consumption - max
100 mA
Strip length
5 mm (supply connection)
Degree of protection
Installation in the switch
Terminal capacity (stranded cable)
0.25 mm² - 0.75 mm² (1x) at supply connection (insulated ferrule according to DIN46224 / 4)
24 - 16 AWG (1x) at supply connection
0.25 mm² - 0.75 mm² (1x) at supply connection (uninsulated ferrule according to DIN46224 / 1)
0.2 mm² - 1.5 mm² (1x) at supply connection
Terminal capacity (solid cable)
0.2 mm² - 1.5 mm² (1x) at supply connection
Tightening torque
≤ 0.25 Nm
≥ 0.22 Nm
Control voltage tolerance
+/- 20%
