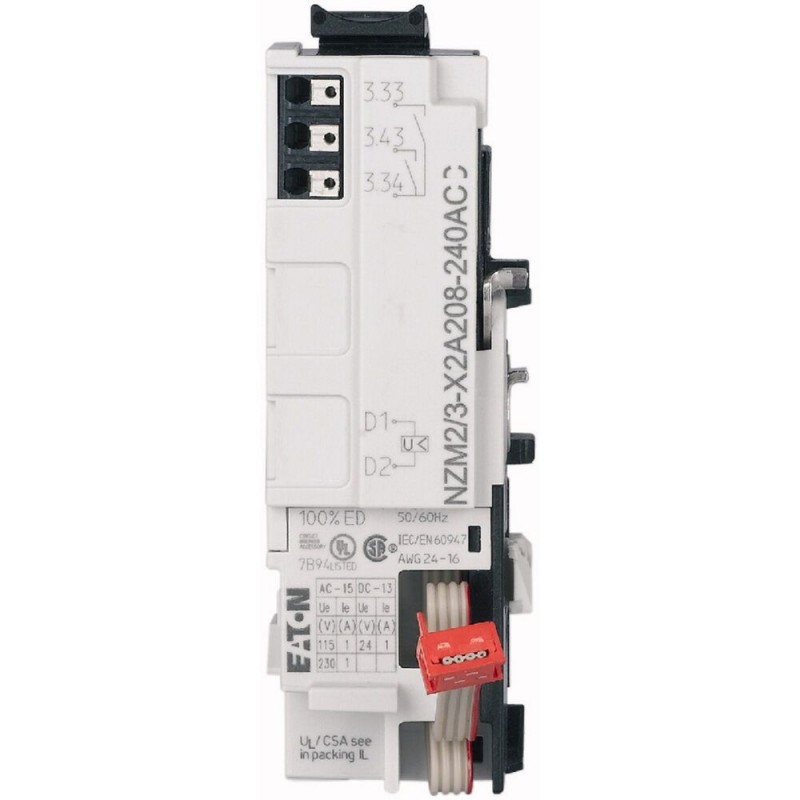

NZM2/3-X2A 189722 Y7-189722 EATON ELECTRIC Module de relais pour NZM2/3, configurable, 2NO, 24DC, 24-230AC, .. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NZM2/3-X2A 189722 Y7-189722 EATON ELECTRIC Module de relais pour NZM2/3, configurable, 2NO, 24DC, 24-230AC, ..

NZM2/3-X2A

189722

Y7-189722

EATON-MOELLER

Module de relais pour NZM2/3, configurable, 2NO, 24DC, 24-230AC, PI

NZM2/3-X2A

Eaton Moeller series NZM - Molded Case Circuit Breaker. Relay module for NZM2/3, configurable, 2NO, 24DC, 24-230AC, PI

Accessoires optionnels pour la série de disjoncteurs NZM offre une gamme complète d’options d’application pour une utilisation dans le monde entier. Le montage est toujours flexible et facile grâce aux groupes de fonctions modulaires. Remarques : Modules relais avec deux relais. Pour la signalisation des commandes ou des différents états du disjoncteur. Deux relais par unité. La raison de l’actionnement peut être configurée dans l’unité de déclenchement. Configuration via l’affichage de la communication ou du disjoncteur ou la connexion USB frontale et le gestionnaire de protection Eaton Power Xpert. Convient uniquement pour une utilisation en combinaison avec des disjoncteurs à déclencheurs électroniques . Les modules relais ne peuvent pas être installés simultanément avec un contact d’amorçage précoce NZM...-XHIV, ou un déclencheur de tension NZM...-XU..., ou un déclencheur de dérivation NZM...-XA... Bobine de relais actionnée par l’unité de déclenchement. Contact de relais pour le câblage de contrôle. Câblage de commande aux bornes enfichables. Ne peut pas être utilisé avec le déclencheur électronique PXR10 NZM-AE.

Plus de détails


Appareillage industriel basse tension > Accessoires pour connectique basse tension

Commutateurs automatiques à boîtier moulé NZM

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $171.63
Prix unitaire: $171.63
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller series NZM release
Catalog Number
189722
Model Code
NZM2/3-X2A
EAN
4015081877171
Product Length/Depth
115 mm
Product Height
65 mm
Product Width
75 mm
Product Weight
0.06 kg
Compliances
UL/CSA
IEC
RoHS conform
Certifications
UL listed
CSA (Class No. 1437-01)
CSA certified
UL (Category Control Number DIHS)
CE marking
UL (File No. E140305)
IEC60947
UL489
CSA-C22.2 No. 5-09
CSA (File No. 22086)

Spécifications du produit

Type
AccessoryRelay module
Special features
For signalizing commands or different states of the circuit-breaker.Two relays per unit.The activation criteria can be configured in the trip unit.Configuration via communication or circuit breaker display or front USB port and Eaton Power Xpert Protection Manager.Only for use in combination with circuit-breakers with electronic trips.Relay components cannot be installed simultaneously with make-before-break auxiliary breaker NZM...-XHIV, the under-voltage trip NZM...-XU.... or the shunt trip NZM...-XA....Relay contacts for control wiring.Relays can be used for controlling remote operator with Us=208-204 V AC.Control wiring on push-in clamps.Cannot be used with the PXR10 NZM-AX electronic trip.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Frame
NZM2/3
Pollution degree
2
Used with
PXR20(25) NZM2(-4)-..X…
PXR20(25) NZM3(-4)-..X…
Accessory/spare part type
Relay module
Other
Accessory
Rated impulse withstand voltage (Uimp)
4 kV AC
Connection type
With push in terminal
Number of relays
2
Rated insulation voltage (Ui)
250 V
Strip length
8 mm (supply connection)
Switching capacity (reference value) - min
0.1 mA / 0.1 VDC
Overvoltage category
III
Rated operational current
1 A (230 V AC-1, relay contacts)
1 A (24 V DC-1, relay outputs)
1 A (24 V AC-1, relay contacts)
1 A (110 V AC-1, relay contacts)
Terminal capacity (stranded cable)
0.25 mm² - 0.75 mm² (1x) at supply connection (uninsulated ferrule according to DIN46224 / 1)
0.25 mm² - 1.5 mm² (1x) at supply connection (insulated ferrule according to DIN46224 / 4)
0.25 mm² - 1.5 mm² (1x) at supply connection
24 - 16 AWG (1x) at relay contacts
Terminal capacity (solid cable)
0.2 mm² - 1.5 mm² (1x) at supply connection
Rated control voltage (relay contacts)
24 V AC
24 V DC
240 V AC

ETIM for 189722 Appareillage industriel basse tension (EC002498)
Caractéristique Valeur
Type d'accessoire (EF000215) Autre
Accessoire (EF013236) Oui
Pièce détachée (EF013237) Non

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM2/3-X2A Y7-189722 189722 FR_259501.pdf 3 Mbytes NZM2/3-X2A Y7-189722 189722 FR_259501.pdf
