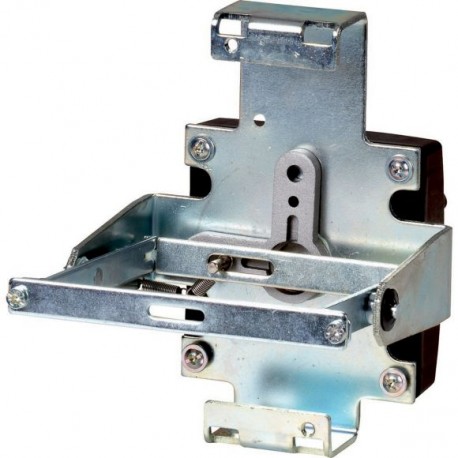

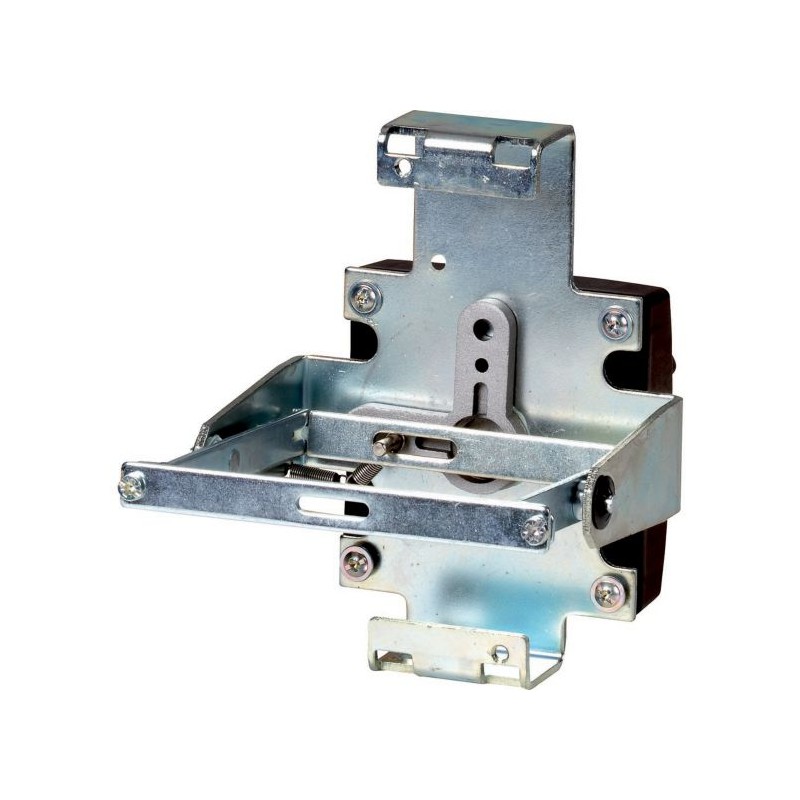

NZM1-4-XRAV 107246 Y7-107246 EATON ELECTRIC Entraînement face arrière 4p verrouillable Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NZM1-4-XRAV 107246 Y7-107246 EATON ELECTRIC Entraînement face arrière 4p verrouillable

NZM1-4-XRAV

107246

Y7-107246

EATON-MOELLER

Entraînement;face arrière;4p;verrouillable

NZM1-4-XRAV

Eaton Moeller series NZM - Molded Case Circuit Breaker. Propulsion;on rear;4p;lockable

Accessoires optionnels pour la série de disjoncteurs NZM offre une gamme complète de possibilités d’application pour une utilisation dans le monde entier. Les groupes fonctionnels modulaires rendent le montage flexible et simple. Remarques : Pour une connexion arrière directe de l’interrupteur sur le côté du panneau de commande ou de la porte du panneau de commande. Actionnement de l’interrupteur à l’arrière par la plaque latérale ou la porte du panneau de commande. Pour interrupteur avec levier à bascule. Pour une protection renforcée contre le contact direct du côté de l’utilisateur, une protection IP2X contre le contact avec le doigt peut être commandée. Standard, noir/gris. Verrouillable sur la position 0 sur la poignée à l’aide de jusqu’à 3 cadenas. Peut être utilisé pour : NZM1-4, N1-4, PN1-4

Plus de détails


Appareillage industriel basse tension > Poignée pour disjoncteur

Commutateurs automatiques à boîtier moulé NZM

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $188.77
Prix unitaire: $188.77
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Achetés habituellement ensemble

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller series NZM operating element accessory
Catalog Number
107246
Model Code
NZM1-4-XRAV
EAN
4015081901623
Product Length/Depth
145 mm
Product Height
130 mm
Product Width
154 mm
Product Weight
0.6 kg
Compliances
IEC
UL/CSA
RoHS conform
Certifications
CE marking
UL listed
CSA-C22.2 No. 5-09
UL (File No. E140305)
IEC60947
CSA (Class No. 1437-01)
UL (Category Control Number DIHS)
CSA (File No. 22086)
UL489
CSA certified

Spécifications du produit

Type
AccessoryOn rear drive
Features
Lockable
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Color
Black
Fitted with:
Extension shaft
Padlock
Frame
NZM1
Used with
NZM1-4, N1-4, PN1-4
Suitable for
Switch disconnector
Power circuit breaker
Locking facility
Lockable on the 0 position on the handle using up to 3 padlocks
Degree of protection / NEMA enclosure type
IP66
4X. 12

ETIM for 107246 Appareillage industriel basse tension (EC000229)
Caractéristique Valeur
Avec blocage du redémarrage (EF004054) Non
Avec clé de verrouillage (EF026057) Non
Verrouillage à cadenas (EF001163) Oui
Couleur (EF000007) Noir
Adapté à un arrêt d'urgence (EF001433) Non
Avec axe (EF001434) Oui
Adapté à un disjoncteur (EF005863) Oui
Adapté à un disjoncteur de puissance interrupteur de charge compact (EF007252) Oui
Classe de protection (NEMA) (EF011959) 4X, 12

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM1-4-XRAV Y7-107246 107246 ES_107245.pdf 204 Kbytes NZM1-4-XRAV Y7-107246 107246 ES_107245.pdf
