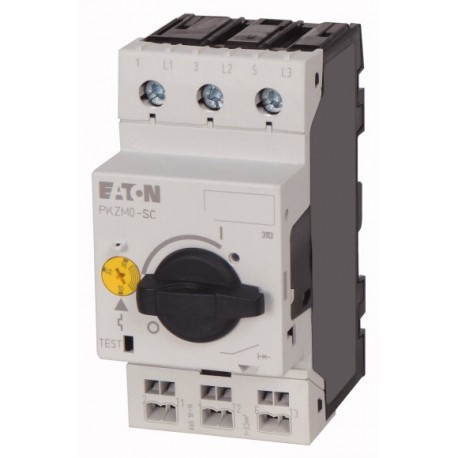

Conformité aux normes
CEI/EN 60947, VDE 0660, UL, CSA
Résistance climatique
Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Température ambianteStockage
- 40 - 80 °C
Température ambianteAppareil nu
-25 - +55 °C
Température ambianteAppareil sous enveloppe
- 25 - 40 °C
Sens d'alimentation en énergie
quelconque
Degré de protectionAppareil
IP20
Degré de protectionBornes de raccordement
IP00
Capot de protection directs en cas d'actionnement vertical par l'avant (EN 50274)
Sécurité des doigts et du dos de la main assurée
Résistance aux chocs (onde demi-sinusoïdale 10 ms) selon IEC 60068-2-27
25 g
Altitude d’installation
max. 2000 m
Sections raccordables, conducteurs principauxBornes à visConducteur à âme massive
1 x (1 - 6)
2 x (1 - 6) mm2
Sections raccordables, conducteurs principauxBornes à vissouples avec embout selon DIN 46228
1 x (1 - 6)
2 x (1 - 6) mm2
Sections raccordables, conducteurs principauxBornes à visâme massive ou multibrins
18 - 10 AWG
Sections raccordables, conducteurs principauxBornes à visLongueur à dénuder
10 mm
Sections raccordables, conducteurs principauxBornes à ressortConducteur à âme massive
1 x (0,75 ... 2,5)
2 x (0,75 ... 2,5) mm2
Sections raccordables, conducteurs principauxBornes à ressortsouples avec embout selon DIN 46228
1 x (0,75 ... 2,5)
2 x (0,75 ... 2,5) mm2
Sections raccordables, conducteurs principauxBornes à ressortâme massive ou multibrins
18 ... 14 AWG
Sections raccordables, conducteurs principauxBornes à ressortLongueur à dénuder
10 mm
Couple de serrage des boulons de raccordementconducteurs principaux
1.7 Nm
Couple de serrage des boulons de raccordementconducteurs auxiliaires
1 Nm
Tension assignée de tenue aux chocs [Uimp]
6000 V AC
Catégorie de surtension/Degré de pollution
III/3
Tension assignée d'emploi [Ue]
690 V AC
Courant assigné ininterrompu = courant assigné d'emploi [Iu= Ie]
2.5 A
Fréquence assignée [f]
50/60 Hz
Pertes par effet Joule (pour les 3 pôles à chaud)
5,16 W
Impédance par phase
270 mΩ
Longévité mécanique [manœuvres]
0.1 x 106
Longévité électrique (AC-3 sous 400 V)Longévité électrique [manœuvres]
> 0.1 x 106
Fréquence de commutations max.
40 man./h
Tenue aux courts-circuitsDCTenue aux courts-circuits
60 kA
Tenue aux courts-circuitsDCRemarque
jusqu'à 250 V
Puissance de coupure du moteurAC-3 (jusqu'à 690 V)
max. 2.5 A
Puissance de coupure du moteurDC-5 (jusqu'à 250 V)
2,5 (3 contacts de série) A
Compensation de températureselon IEC/EN 60947, VDE 0660
- 5…40 °C
Compensation de températurePlage de fonctionnement
- 25…55 °C
Erreur résiduelle de compensation de température pour T > 40 °C
≦ 0.25 %/K
Plage de réglage du déclencheur
0.6 - 1 x Iu
Déclencheur sur court-circuit
Appareil de base, à réglage fixe : 15,5 x Iu
Tolérance de déclenchement sur court-circuit
± 20%
Sensibilité au manque de phase
IEC/EN 60947-4-1, VDE 0660 partie 102
Caractéristiques électriques homologuées
Pouvoir de coupurePuissance moteur maximaletriphasés200 V208 V
0.5 HP
Pouvoir de coupurePuissance moteur maximaletriphasés230 V240 V
0.5 HP
Pouvoir de coupurePuissance moteur maximaletriphasés460 V480 V
1 HP
Pouvoir de coupurePuissance moteur maximaletriphasés575 V600 V
1.5 HP
Pouvoir de coupurePuissance moteur maximalemonophasés230 V240 V
0.17 HP
Courant nominal de court-circuit (Short Circuit Current Rating), type E240 V
65 kA
Courant nominal de court-circuit (Short Circuit Current Rating), type E480 Y / 277 V
65 kA
Courant nominal de court-circuit (Short Circuit Current Rating), type E600 Y / 347 V
50 kA
Courant nominal de court-circuit (Short Circuit Current Rating), type Eéquipements complémentaires requis
BK25/3-PKZ0-E
Courant nominal de court-circuit (Short Circuit Current Rating), protection groupée600 V High FaultCourant nominal de court-circuit SCCR (fusible)
50 kA
Courant nominal de court-circuit (Short Circuit Current Rating), protection groupée600 V High FaultFusible max.
600 A
Courant nominal de court-circuit (Short Circuit Current Rating), protection groupée600 V High FaultCourant nominal de court-circuit SCCR (disjoncteur)
50 kA
Courant nominal de court-circuit (Short Circuit Current Rating), protection groupée600 V High Faultmax. CB
600 A
