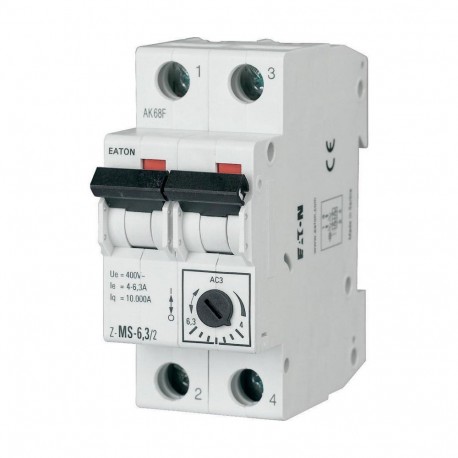

Z-MS-6,3/2 248397 Y7-248397 EATON ELECTRIC Disjoncteur-moteur, 4-6.3 A, 2p
Z-MS-6,3/2
248397
Y7-248397
EATON-MOELLER
Disjoncteur-moteur, 4-6.3 A, 2p
Z-MS-6,3/2
Z-MS-6,3/2. Motor-Protective Circuit-Breakers, 4-6, 3A, 2 p
Disjoncteur de protection du moteur avec déclencheur de surcharge thermique et déclencheur de court-circuit magnétique, pour la commutation et la protection de moteurs triphasés d’une puissance allant jusqu’à 15 kW (380/400 V) ou d’autres charges avec des courants allant jusqu’à 40 A, peut également être utilisé comme interrupteur principal, isolant les caractéristiques selon IEC/EN 60947, affichage de la position du contact rouge/vert
Appareillage industriel basse tension > Disjoncteur moteur
Appareillage Modulaire - Divers et accessoires
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲Spécifications générales
| Product Name | Eaton Distribution parts |
| Catalog Number | 248397 |
| Model Code | Z-MS-6,3/2 |
| EAN | 4015082483975 |
| Product Length/Depth | 80 mm |
| Product Height | 75 mm |
| Product Width | 36 mm |
| Product Weight | 0.244 kg |
| Compliances | RoHS conform |
Spécifications du produit
| Actuator type | Rocker lever |
| Switch off technique | Magnetic |
| Adjustment range short-term delayed short-circuit release - min | 63 A |
| Adjustment range undelayed short-circuit release - max | 82 A |
| Adjustment range undelayed short-circuit release - min | 63 A |
| Heat dissipation per pole, current-dependent | 2.55 W |
| Overload release current setting - max | 6.3 A |
| Overload release current setting - min | 4 A |
| Rated operating power at AC-3, 230 V | 0 kW |
| Rated operating power at AC-3, 400 V | 2.2 kW |
| Rated operating voltage (Ue) - max | 400 V |
| Rated operating voltage (Ue) - min | 400 V |
| Rated operational current for specified heat dissipation (In) | 6.3 A |
| Rated short-circuit breaking capacity at 400 V AC | 10 kA |
| Rated uninterrupted current (Iu) | 6.3 A |
| Fitted with: | Thermal protection |
| Degree of protection | IP20 |
| Equipment heat dissipation, current-dependent | 5.1 W |
| Device construction | Complete device in housing |
| Electrical connection type of main circuit | Screw connection |
| Number of poles | Two-pole |
| Caractéristique | Valeur |
|---|---|
| Réglage de courant du déclencheur de surcharge (EF002336) | 4 A |
| Plage de réglage du déclencheur de court-circuit non retardé (EF007131) | 63 A |
| Avec protection thermique (EF006233) | Oui |
| Sensible à une défaillance de phase (EF007400) | Non |
| Technique de déclenchement (EF007007) | Magnétique |
| Tension de fonctionnement normale (EF001435) | 400 V |
| Courant permanent nominal Iu (EF001389) | 6.3 A |
| Puissance de fonctionnement nominale, CA-3, 230 V (EF007025) | 0 kW |
| Puissance de fonctionnement nominale, CA-3, 400 V (EF001364) | 2.2 kW |
| Type de raccordement du circuit principal (EF006819) | Borne à vis |
| Finition de l'élément d'actionnement (EF006976) | Levier |
| Type de construction de l'appareil (EF008240) | Appareil complet installé dans un boîtier |
| Avec commutateur auxiliaire intégré (EF001387) | Non |
| Avec déclencheur à sous-tension intégré (EF001390) | Non |
| Nombre de pôles (EF001391) | 2 |
| Courant de commutation de court-circuit limite nominal Icu à 400 V, CA (EF007049) | 10 kA |
| Classe de protection (IP) (EF005474) | IP20 |
| Hauteur (EF000040) | 75 mm |
| Largeur (EF000008) | 36 mm |
| Profondeur (EF000049) | 80 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf | 8 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| Z-MS-6,3/2 Y7-248397 248397 FR_248397.pdf | 69 Kbytes |
|
