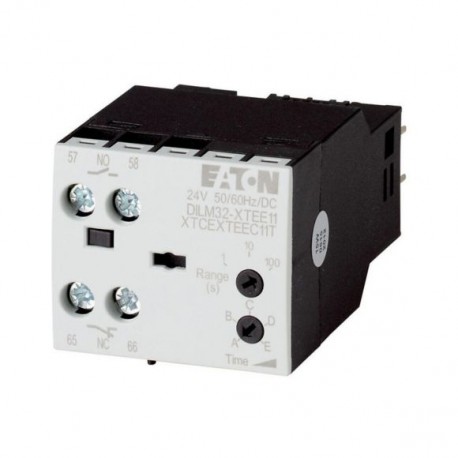

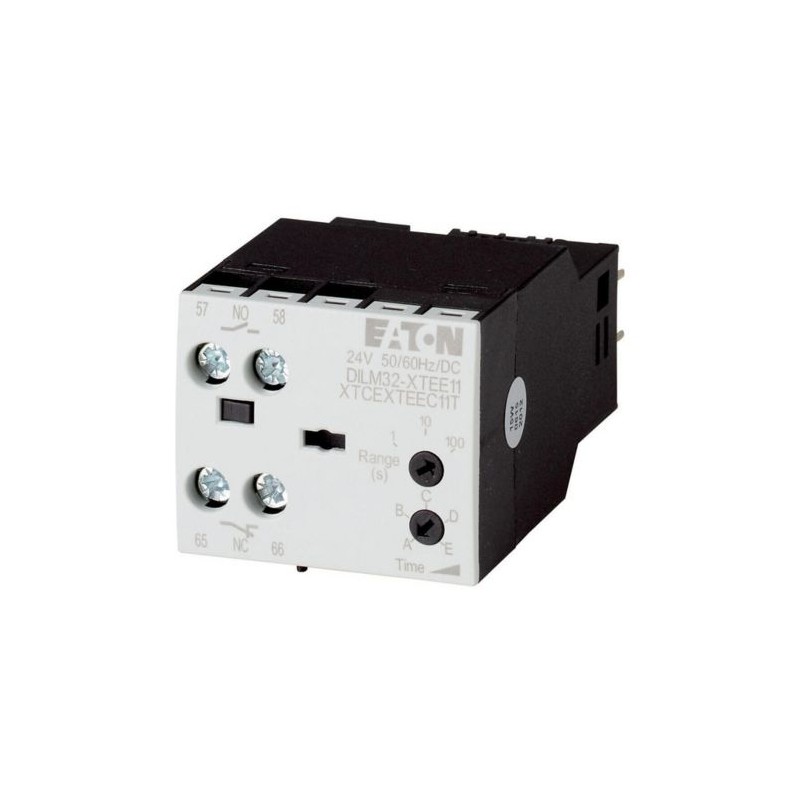

DILM32-XTED11-10(RA24) 104943 Y7-104943 EATON ELECTRIC Module de temporisation, 24VAC/DC, 0,5-10s, retardé à..
DILM32-XTED11-10(RA24)
104943
Y7-104943
EATON-MOELLER
Module de temporisation, 24VAC/DC, 0,5-10s, retardé à la chute
DILM32-XTED11-10(RA24)
Eaton Moeller® series DILM Timer module, 24VAC/DC, 0.5-10s, off-delayed
Module de minuterie, Temporisé hors tension, Sans tension auxiliaire, Ne peut pas être combiné avec des contacts auxiliaires de montage supérieur, Avec circuits de suppression, Gamme de produits : Accessoires, Plage de temps : 1,5 - 30 s, Position de montage : Selon les besoins, sauf suspendu, Degré de protection : IP20, Poids : 0,08 kg, Pour utilisation avec : DILM7 - DILM38, DILMP20, DILMP32-DILMP45, DILA, DILMF7, DILMF11, DILMF14, DILMF25, DILMF32, Normes DIN EN 61812, IEC/EN 60947, VDE 0660, UL, CSA
Relais > Bloc minuterie
Contacteurs jusqu'à 170A
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Related products
▲Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲Spécifications générales
Nom du produit
Eaton Moeller® series DILM modules de temporisation
Numéro de catalogue
104943
Code de modèle
DILM32-XTED11-10(RA24)
EAN
4015081048014
Longueur du produit
86 mm
Hauteur du produit
38 mm
Largeur du produit
45 mm
Poids du produit
0.073 kg
Certifications
UL File No.: E29184
UL
CSA-C22.2 No. 14-05
DIN EN 61812
UL 508
CE
CSA
CSA File No.: 012528
IEC/EN 60947
UL Category Control No.: NKCR
VDE 0660
CSA Class No.: 3211-03
IEC/EN 60947-4-1
UL
CSA-C22.2 No. 14-05
DIN EN 61812
UL 508
CE
CSA
CSA File No.: 012528
IEC/EN 60947
UL Category Control No.: NKCR
VDE 0660
CSA Class No.: 3211-03
IEC/EN 60947-4-1
Notes de catalogue
Non compatible avec les contacts auxiliaires à montage frontal
Features & Functions
Équipé de :
Modules de protection
Mode de fonctionnement
électronique
General
Temporisation
50 ms, avec retard à l'appel
200 ms, avec retard à la chute
200 ms, avec retard à la chute
Longévité mécanique
3 000 000 manœuvres (bobine DC)
3 000 000 manœuvres (bobine AC)
3 000 000 manœuvres (bobine AC)
Fréquence de fonctionnement
3600 manœuvres/h
360 manœuvres mécaniques/h
360 manœuvres mécaniques/h
Catégorie de surtension
III
Degré de pollution
3
Catégorie de produit
Équipements complémentaires
Protection
Protection des doigts et du dos de la main, protection contre les contacts directs en cas d'actionnement vertical par l'avant
Tension assignée de tenue aux chocs (Uimp)
4000 V AC
Temps de réponse
70 ms (après écoulement à 100 % de la temporisation)
Ambient conditions, mechanical
Position de montage
Quelconque (sauf tête en bas)
Résistance aux chocs
6 g, Contact auxiliaire F, Mécanique, selon IEC/EN 60068-2-27, Choc demi-sinusoïdal 10 ms
6 g, Contact auxiliaire O, Mécanique, selon IEC/EN 60068-2-27, Choc demi-sinusoïdal 10 ms
6 g, Contact auxiliaire O, Mécanique, selon IEC/EN 60068-2-27, Choc demi-sinusoïdal 10 ms
Climatic environmental conditions
Température ambiante de fonctionnement - min.
-25 °F
Température ambiante de fonctionnement - max.
60 °F
Température ambiante de fonctionnement (lieu clos) - min.
25 °F
Température ambiante de fonctionnement (lieu clos) - max.
40 °F
Température ambiante de stockage - min.
40 °F
Température ambiante de stockage - max.
80 °F
Résistance climatique
Chaleur humide, constant, selon IEC 60068-2-78
Chaleur humide, cyclique, selon IEC 60068-2-30
Chaleur humide, cyclique, selon IEC 60068-2-30
Terminal capacities
Section raccordable (fil flexible avec embout)
1 x (0,75 - 1,5) mm²
2 x (0,75 - 1,5) mm²
2 x (0,75 - 1,5) mm²
Section raccordable (monobrin)
2 x (0,75 - 1,5) mm²
1 x (0,75 - 2,5) mm²
1 x (0,75 - 2,5) mm²
Section raccordable (AWG monobrin/multibrin)
18 - 14
Taille de vis
M3.5, borne à vis, Câblage de commande
Taille de tournevis
2, Borne à vis, Tournevis Pozidriv
0.8 x 5.5/1 x 6 mm, borne à vis, Tournevis pour vis à fente
0.8 x 5.5/1 x 6 mm, borne à vis, Tournevis pour vis à fente
Electrical Rating
Courant assigné d'emploi (Ie)
0.1 A à 220 V, DC-13 L/R - 50 ms (avec 1 contact en série)
3 A à AC-15, 220 V 230 V 240 V
0.1 A à 220 V, DC-13 L/R - 300 ms (avec 1 contact en série)
0.2 A à 60 V, DC-13 L/R - 50 ms (avec 1 contact en série)
1 A à 24 V, DC-13 L/R - 300 ms (avec 1 contact en série)
1 A à 24 V, DC-13 L/R - 50 ms (avec 1 contact en série)
0.2 A à 110 V, DC-13 L/R - 50 ms (avec 1 contact en série)
0.2 A à 60 V, DC-13 L/R - 300 ms (avec 1 contact en série)
0.2 A à 110 V, DC-13 L/R - 300 ms (avec 1 contact en série)
3 A à AC-15, 220 V 230 V 240 V
0.1 A à 220 V, DC-13 L/R - 300 ms (avec 1 contact en série)
0.2 A à 60 V, DC-13 L/R - 50 ms (avec 1 contact en série)
1 A à 24 V, DC-13 L/R - 300 ms (avec 1 contact en série)
1 A à 24 V, DC-13 L/R - 50 ms (avec 1 contact en série)
0.2 A à 110 V, DC-13 L/R - 50 ms (avec 1 contact en série)
0.2 A à 60 V, DC-13 L/R - 300 ms (avec 1 contact en série)
0.2 A à 110 V, DC-13 L/R - 300 ms (avec 1 contact en série)
Short-circuit rating
Courant nominal de court-circuit (carac. nominales de base)
125 A, Disjoncteur max., SCCR (UL/CSA)
5 kA, SCCR (UL/CSA)
125 A, Fusible max., SCCR (UL/CSA)
5 kA, SCCR (UL/CSA)
125 A, Fusible max., SCCR (UL/CSA)
Courant nominal en court-circuit (défaut élevé à 480 V)
125/70 A, Classe J, Fusible max., SCCR (UL/CSA)
10/100 kA, Fusible, SCCR (UL/CSA)
10/65 kA, CB, SCCR (UL/CSA)
50/32 A, Disjoncteur max., SCCR (UL/CSA)
10/100 kA, Fusible, SCCR (UL/CSA)
10/65 kA, CB, SCCR (UL/CSA)
50/32 A, Disjoncteur max., SCCR (UL/CSA)
Courant nominal en court-circuit (défaut élevé à 600 V)
50/32 A, Disjoncteur max., SCCR (UL/CSA)
10/100 kA, Fusible, SCCR (UL/CSA)
125/125 A, Classe J, Fusible max., SCCR (UL/CSA)
10/22 kA, CB, SCCR (UL/CSA)
10/100 kA, Fusible, SCCR (UL/CSA)
125/125 A, Classe J, Fusible max., SCCR (UL/CSA)
10/22 kA, CB, SCCR (UL/CSA)
Carac nominales de protection contre les courts-circuits
Max. 4 A gG/gL, fuse, Without welding, Auxiliary and control circuits
Conventional thermal current
Courant therm. convent. à l’air libre des contacts aux. (unipol., ouvert)
4 A
Switching capacity
Puissance d'interruption (contacts auxiliaires, utilisation générale)
5 A, 24 V DC, (UL/CSA)
5 A, 240 V AC, (UL/CSA)
5 A, 240 V AC, (UL/CSA)
Puissance d'interruption (contacts auxiliaires, cycle pilote)
B300, Avec bobine AC (UL/CSA)
R300, Avec bobine DC (UL/CSA)
R300, Avec bobine DC (UL/CSA)
Magnet system
Facteur de marche
100 %
Tension d'appel
0,85 - 1,1 V AC x Uc
0,7 - 1,2 V DC x Uc
0,7 - 1,2 V DC x Uc
Consommation (maintien) en DC
1.8 W
Consommation de maintien, 50 Hz
2 VA, Bobine à froid et 1,0 x Us
Consommation de maintien, 60 Hz
2 VA, Bobine à froid et 1,0 x Us
Tension nominale d'alimentation de commande (Us) en AC, 50 Hz - max.
24 V
Tension nominale d'alimentation de commande (Us) en AC, 60 Hz - max.
24 V
Contacts
Nombre de contacts (inverseurs)
0
Nombre de contacts (normalement fermés)
1
Nombre de contacts (normalement ouverts)
1
Safety
Sécurité de l'isolation
250 V AC, Entre les contacts auxiliaires, conforme norme EN 61140
250 V AC, Entre la bobine et les contacts auxiliaires , conforme norme EN 61140
250 V AC, Entre la bobine et les contacts auxiliaires , conforme norme EN 61140
Design verification
Dissipation thermique du matériel, Pvid en fonction du courant
0 W
Capacité de dissipation thermique Pdiss
0 W
Dissipation thermique par pôle, en fonction du courant Pvid
0 W
10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2.3.2 Vérification Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2.3.3 Résist. mat. isol. à chaleur excep. suite à effets élec. internes
Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2.5 Levage
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des assemblages
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.10 Echauffement
Le tableautier est responsable des calculs d'augmentation de la température. Eaton fournira les données de dissipation thermique pour les appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications concernant l’appareillage doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications concernant l’appareillage doivent être respectées.
10.13 Fonctionnement mécanique
L'appareil répond aux exigences, à condition que les informations contenues dans la notice d’instructions (IL) soient respectées.
| Caractéristique | Valeur |
|---|---|
| Fonction de commutation (EF000189) | Temporisé |
| Temps de réglage (EF005922) | 0.5 s |
| Nombre de contacts en tant que contacts à fermeture (EF008256) | 1 |
| Nombre de contacts en tant que contacts à ouverture (EF008255) | 1 |
| Nombre de contacts en tant qu'inverseurs (EF008257) | 0 |
| Principe de fonctionnement (EF004139) | Électronique |
