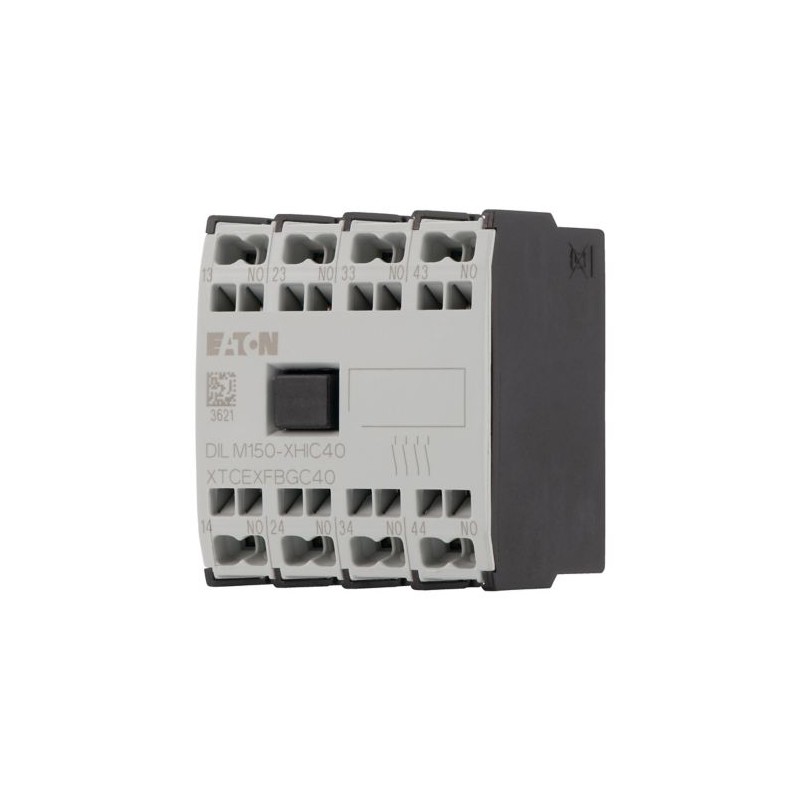

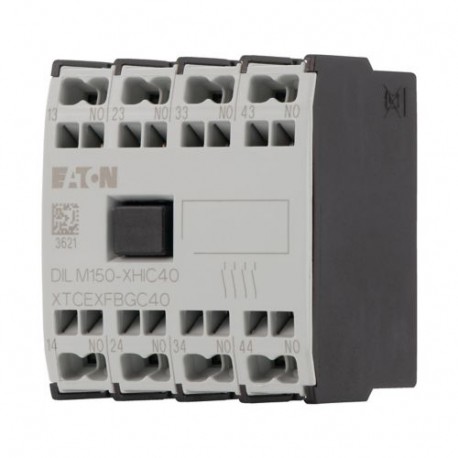

DILM150-XHIC40 278044 Y7-278044 EATON ELECTRIC Module de contacts auxiliaires, 4 s Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

DILM150-XHIC40 278044 Y7-278044 EATON ELECTRIC Module de contacts auxiliaires, 4 s

DILM150-XHIC40

278044

Y7-278044

EATON-MOELLER

Module de contacts auxiliaires, 4 s

DILM150-XHIC40

Eaton Moeller® series DILM Auxiliary contact module, 4 pole, Ith= 16 A, 4 N/O, Front fixing, Spring-loaded terminals, DILMC40 - DILMC150

Module de contact auxiliaire, avec contacts opposés verrouillés, Fonction : pour applications standard, 4 pôles, Technique de connexion : Bornes à ressort, Courant nominal de fonctionnement AC-15 220 V 230 V 240 V : Ie= 6 A, Courant nominal de fonctionnement AC-15 380 V 400 V 415 V : Ie= 4 A, Contacts N/O = Normalement ouvert : 4 N/O, Type de montage : Fixation frontale, À utiliser avec : DILMC40..., DILMC50..., DILMC65..., DILMC80..., DILMC95..., DILMC115..., DILMC150..., Type : Contact auxiliaire monté à l’avant, Instructions : Contacts opposés verrouillés selon IEC/EN 60947-5-1 Annexe L, à l’intérieur du module de contact auxiliaire , Contacts auxiliaires utilisés comme contacts miroir selon IEC/EN 60947-4-1 Annexe F (pas N/C à ouverture tardive)

Plus de détails


Appareillage industriel basse tension > Bloc de contact auxiliaire

Contacteurs jusqu'à 170A

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $22.83
Prix unitaire: $22.83
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Nom du produit
Module de contacts auxiliaires DILM Moeller® series d'Eaton
Numéro de catalogue
278044
Code de modèle
DILM150-XHIC40
EAN
4015082780449
Longueur du produit
39 mm
Hauteur du produit
46 mm
Largeur du produit
45 mm
Poids du produit
0.055 kg
Conformité
Marquage CE
Certifications
Norme CSA C22.2 n° 14-05
EN 60947-4-1
IEC 60947-4-1
UL 508
VDE
CE
IEC/EN 60947-4-1
CSA File No.: 012528
UL Category Control No.: NKCR
VDE 0660
CSA Class No.: 3211-03
CSA-C22.2 No. 14-05
UL File No.: E29184
UL
IEC/EN 60947
CSA

Features & Functions

Fonction
Contacts liés positivement à l’intérieur d’un module de contacts auxiliaires (selon IEC 60947-5-1 annexe L)
Fonctions
Pour les applications standard
Équipé de :
Contacts liés positivement
Nombre de pôles
Quatre pôles
Type de raccordement électrique
raccordement par borne à ressort

General

Durée de vie électrique
1 300 000 manœuvres (à 230 V, AC-15, 3 A)
Modèle
Montage en haut
Mode de pose
fixation frontale
Catégorie de surtension
III
Degré de pollution
3
Protection
Protection des doigts et du dos de la main, Protection contre les contacts directs en cas d'actionnement vertical par l'avant (EN 50274)
Tension assignée de tenue aux chocs (Uimp)
6000 V AC
Type
Contact auxiliaire à montage encastré par l’avant

Ambient conditions, mechanical

Résistance aux chocs
5 g, Contact auxiliaire O, Mécanique, selon IEC/EN 60068-2-27, Choc demi-sinusoïdal 10 ms
7 g, Contact auxiliaire F, Mécanique, selon IEC/EN 60068-2-27, Choc demi-sinusoïdal 10 ms

Climatic environmental conditions

Température ambiante de fonctionnement - min.
-25 °C
Température ambiante de fonctionnement - max.
60 °C
Température ambiante de fonctionnement (lieu clos) - min.
-25 °C
Température ambiante de fonctionnement (lieu clos) - max.
40 °C
Température ambiante de stockage - min.
-40 °C
Température ambiante de stockage - max.
80 °C
Résistance climatique
Chaleur humide, cyclique, selon IEC 60068-2-30
Chaleur humide, constant, selon IEC 60068-2-78

Terminal capacities

Section raccordable (fil flexible avec embout)
1 x (0,75 - 1,5) mm²
2 x (0,75 - 1,5) mm²
Section raccordable (monobrin)
2 x (0,75 - 2,5) mm²
1 x (0,75 - 2,5) mm²
Section raccordable (AWG monobrin/multibrin)
18 - 14
Taille de tournevis
0,6 x 3,5 mm, Bornes à ressort

Electrical Rating

Courant assigné d'emploi (Ie)
3 A à 110 V, DC L/R ≤ 15 ms (avec 1 contact en série)
6 A à 60 V, DC L/R ≤ 15 ms (avec 1 contact en série)
10 A à 24 V, DC L/R ≤ 15 ms (avec 1 contact en série)
1 A à 220 V, DC L/R ≤ 15 ms (avec 1 contact en série)
Courant assigné d'emploi (Ie) en AC-15, 220 V, 230 V, 240 V
6 A
Courant assigné d'emploi (Ie) AC-15, 380 V, 400 V, 415 V
4 A
Courant assigné d'emploi (le) AC-15, 500 V
1.5 A
Tension assignée d'isolement (Ui)
690 V
Tension nominale (Ue) en AC - max.
500 V

Short-circuit rating

Carac nominales de protection contre les courts-circuits
Max. 16 A gG/gL, Fusible, Sans soudure, Contacts auxiliaires
Protection nominale contre les courts-circuits sans soudure
16 A gG/gL, 500 V, max. Fusible , Contacts

Conventional thermal current

Courant thermique conventionnel ith à 60 °C (tripolaire, ouvert)
16 A

Switching capacity

Puissance d'interruption (contacts auxiliaires, utilisation générale)
1 A, 250 V CC, (UL/CSA)
15 A, 600 V CA, (UL/CSA)
Puissance d'interruption (contacts auxiliaires, cycle pilote)
A600, avec bobine AC (UL/CSA)
P300, avec bobine DC (UL/CSA)

Communication

Raccordement
Bornes à ressort

Contacts

Fiabilité des contacts
λ < 5 x 1/10⁷ (un défaut sur 2 000 000 manœuvres pour Uₑ = 24 V DC, Umin = 17 V, Imin = 5,4 mA)
Nombre de contacts (inverseurs)
0
Nombre de contacts (normalement fermés)
0
Nombre de contacts (normalement ouverts)
4

Safety

Sécurité de l'isolation
440 V AC, Entre les contacts auxiliaires, conforme norme EN 61140
440 V AC, Entre la bobine et les contacts auxiliaires , conforme norme EN 61140

Design verification

Dissipation thermique du matériel, Pvid en fonction du courant
0 W
Capacité de dissipation thermique Pdiss
0 W
Dissipation thermique par pôle, en fonction du courant Pvid
0.23 W
Courant assigné d'emploi pour la dissipation thermique indiquée (In)
4 A
Dissipation thermique statique, indépendante du courant Pvs
0 W
10.2.2 Résistance à la corrosion
Répond aux exigences de la norme du produit.
10.2.3.1 Vérification Résistance Stabilité thermique des boîtiers
Répond aux exigences de la norme du produit.
10.2.3.2 Vérification Résistance Matières isolantes Chaleur normale
Répond aux exigences de la norme du produit.
10.2.3.3 Résist. mat. isol. à chaleur excep. suite à effets élec. internes
Répond aux exigences de la norme du produit.
10.2.4 Résistance aux UV
Répond aux exigences de la norme du produit.
10.2.5 Levage
Ne s'applique pas, puisque l'appareillage tout entier doit être évalué.
10.2.6 Essai de choc
Ne s'applique pas, puisque l'appareillage tout entier doit être évalué.
10.2.7 Inscriptions
Répond aux exigences de la norme du produit.
10.3 Degré de protection des assemblages
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Répond aux exigences de la norme du produit.
10.5 Protection contre les chocs électriques
Ne s'applique pas, puisque l'appareillage tout entier doit être évalué.
10.6 Montage de matériel
Ne s'applique pas, puisque l'appareillage tout entier doit être évalué.
10.7 Circuits électriques et raccordements internes
Relève de la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Relève de la responsabilité du tableautier.
10.9.2 Tension de tenue à fréquence industrielle
Relève de la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
Relève de la responsabilité du tableautier.
10.9.4 Test de boîtiers en matière isolante
Relève de la responsabilité du tableautier.
10.10 Echauffement
Le tableautier est responsable des calculs d'augmentation de la température. Eaton fournira les données de dissipation thermique pour les appareils.
10.11 Tenue aux courts-circuits
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.12 Compatibilité électromagnétique
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.13 Fonctionnement mécanique
L’appareil répond aux exigences, à condition que les informations contenues dans la notice d'instructions (IL) soient respectées.

ETIM for 278044 Appareillage industriel basse tension (EC000041)
Caractéristique Valeur
Nombre de contacts en tant qu'inverseurs (EF008257) 0
Nombre de contacts en tant que contacts à fermeture (EF008256) 4
Nombre de contacts en tant que contacts à ouverture (EF008255) 0
Nombre d'interrupteurs de signal d'erreur (EF007613) 0
Courant de fonctionnement nominal CA-15, 230 V (EF001385) 6 A
Finition du raccordement électrique (EF003961) Spring clamp connection
Modèle (EF000010) Clip-on
Type de montage (EF000003) Front fastening
Douille (EF000048) None

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILM150-XHIC40 Y7-278044 278044 ES_277945.pdf 1 Mbytes DILM150-XHIC40 Y7-278044 278044 ES_277945.pdf
