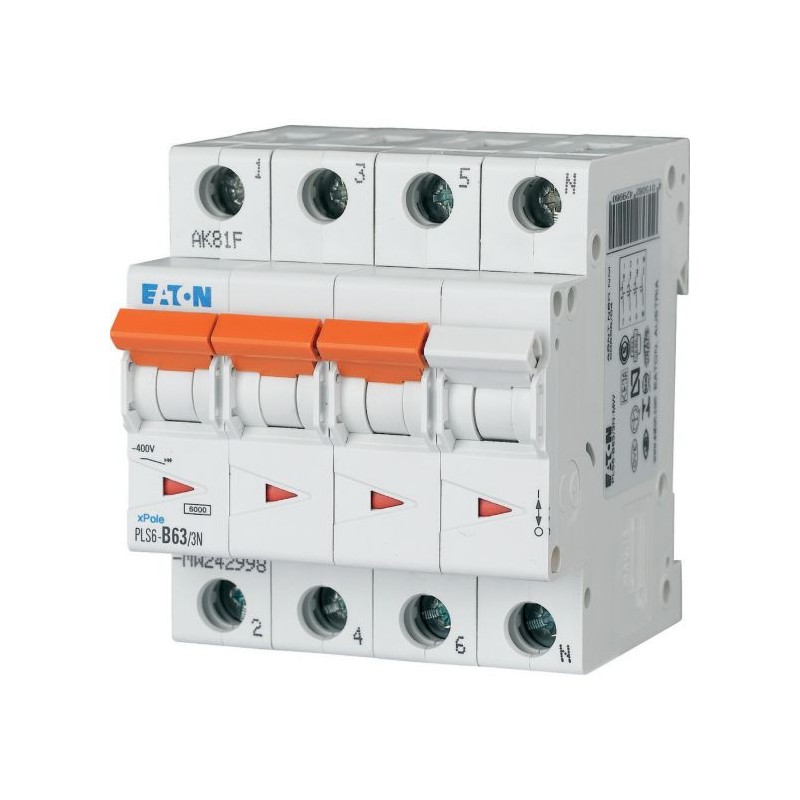

PLS6-C63/3N-MW 243024 Y7-243024 EATON ELECTRIC Disjoncteur modulaire, 63A, 3p+N, courbe C Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

PLS6-C63/3N-MW 243024 Y7-243024 EATON ELECTRIC Disjoncteur modulaire, 63A, 3p+N, courbe C

PLS6-C63/3N-MW

243024

Y7-243024

EATON-MOELLER

Disjoncteur modulaire, 63A, 3p+N, courbe C

PLS6-C63/3N-MW

Eaton Moeller series xPole - PLS6/M MCB. PLS6, 3-pole+N, tripping characteristic: C, rated current In: 63 A, rated switching capacity IEC/EN 60898-1: 6 kA

Disjoncteur miniature (MCB), PLS6, 3 pôles+N, caractéristique de déclenchement : C, courant nominal In : 63 A, puissance nominale de commutation selon IEC/EN 60898-1 : 6 kA, appareillage pour applications résidentielles et commerciales

Plus de détails


Appareils de protection des installations, des équipements et des personnes > Disjoncteur

Appareillage Modulaire - Grand Résidentiel

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $191.67
Prix unitaire: $191.67

Quantité Prix
1+$191.67
2+$175.68
3+$169.72
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Achetés habituellement ensemble

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller series xPole - PLS6/M MCB
Catalog Number
243024
Model Code
PLS6-C63/3N-MW
EAN
4015082430245
Product Length/Depth
85 mm
Product Height
73 mm
Product Width
70 mm
Product Weight
0.456 kg
Compliances
RoHS conform

Delivery program

Application
Number of poles
Three-pole + N
Number of poles (total)
4
Number of poles (protected)
3
Tripping characteristic
C
Release characteristic
C
Amperage Rating
63 A
Type
  • Miniature circuit breaker
  • PLS6

Technical data - electrical

Voltage type
AC
Rated operational voltage (Ue) - max
400 V
Rated insulation voltage (Ui)
440 V
Rated impulse withstand voltage (Uimp)
4 kV
Frequency rating - min
50 Hz
Frequency rating - max
60 Hz
Rated switching capacity (IEC/EN 60898-1)
6 kA
Rated short-circuit breaking capacity (EN 60898) at 230 V
6 kA
Rated short-circuit breaking capacity (EN 60898) at 400 V
6 kA
Rated short-circuit breaking capacity (IEC 60947-2) at 230 V
0 kA
Rated short-circuit breaking capacity (IEC 60947-2) at 400 V
0 kA
Overvoltage category
III
Pollution degree
2

Technical data - mechanical

Width in number of modular spacings
4
Built-in depth
70.5 mm
Degree of protection
IP20
Connectable conductor cross section (solid-core) - min
1 mm²
Connectable conductor cross section (solid-core) - max
25 mm²
Connectable conductor cross section (multi-wired) - min
1 mm²
Connectable conductor cross section (multi-wired) - max
25 mm²

Design verification as per IEC/EN 61439 - technical data

Rated operational current for specified heat dissipation (In)
63 A
Heat dissipation per pole, current-dependent
0 W
Equipment heat dissipation, current-dependent
17.7 W
Static heat dissipation, non-current-dependent
0 W
Heat dissipation capacity
0 W
Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
75 °C

Design verification as per IEC/EN 61439

10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

Additional information

Current limiting class
3
Features
Concurrently switching N-neutral
Additional equipment possible
Special features
Ambient temperature hint: a 1 °C increase results in a 0.5% linear reduction of current carrying capacity
Used with
Miniature circuit breaker
PLS6

ETIM for 243024 Appareils de protection des installations, des équipements et des personnes (EC000042)
Caractéristique Valeur
Profondeur d'encastrement (EF000218) 70.5 mm
Caractéristique de déclenchement (EF000889) C
Nombre de pôles (total) (EF008618) 4
Nombre de pôles protégés (EF005548) 3
Courant nominal assigné (EF000227) 63 A
Tension assignée (EF000228) 400 V
Tension d'isolation assignée Ui (EF001366) 440 V
Tension nominale de tenue aux chocs Uimp (EF011980) 4 kV
Pouvoir de coupure assigné Icn selon EN 60898 à 230 V (EF009556) 6 kA
Type de tension (EF000187) CA
Pouvoir de coupure assigné Icn selon EN 60898 à 400 V (EF009555) 6 kA
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230 V (EF009557) 0 kA
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400 V (EF009558) 0 kA
Fréquence (EF000416) 50 Hz
Puissance dissipée (EF005387) 18.6 W
Classe de limitation d'énergie (EF002568) 3
Montage encastré (EF007517) Non
Conducteur neutre branché simultanément (EF005997) Oui
Catégorie de surtension (EF002569) 3
Degré de pollution (EF002570) 2
Dispositifs auxiliaires possibles (EF008148) Oui
Largeur dans les unités de partition (EF002950) 4
Classe de protection (IP) (EF005474) IP20
Température ambiante en fonctionnement (EF007515) -25 °C
Section de conducteur connectable multifilaire (EF007343) 1 mm²
Section de conducteur connectable monofilaire (EF007337) 1 mm²
Antidéflagration (EF004663) Non
