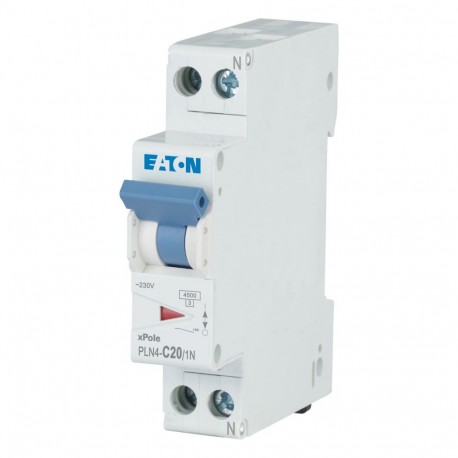

PLN4-C20/1N-MW 263193 Y7-263193 EATON ELECTRIC Miniature circuit breaker (MCB), 20A, 1pole+N, type C charact.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

PLN4-C20/1N-MW 263193 Y7-263193 EATON ELECTRIC Miniature circuit breaker (MCB), 20A, 1pole+N, type C charact..

PLN4-C20/1N-MW

263193

Y7-263193

EATON-MOELLER

12

Miniature circuit breaker (MCB), 20A, 1pole+N, type C characteristic

PLN4-C20/1N-MW

Disjoncteur, 20 A, 1p+N, caractéristique : C

Disjoncteur miniature (MCB), PLN4, 1 pôle+N, caractéristique de déclenchement : C, courant nominal In : 20 A, puissance nominale de commutation selon IEC/EN 60898-1 : 4,5 kA, appareillage pour applications résidentielles et commerciales

Plus de détails


Appareils de protection des installations, des équipements et des personnes > Disjoncteur

Appareillage Modulaire - Tertiaire

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $379.29
Prix unitaire: $31.61
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Disjoncteur, 20 A, 1p+N, caractéristique : C

Gamme de livraison

Fonction de base
Disjoncteurs modulaires
Nombre de pôles
1 pôle+N
Caractéristique de déclenchement
C
Application
xPole- Appareillage électrique pour le résidentiel et le tertiaire
Application
Appareillage électrique pour le résidentiel et le tertiaire
Courant assigné [In]
20 A
Pouvoir assigné de coupure selon IEC/EN 60898-1 [Icn]
4.5 kA
Gamme
PLN4

Caractéristiques techniques

Electriques
Pouvoir assigné de coupure selon IEC/EN 60898-1 [Icn]
4.5 kA

Vérification de la conception selon IEC/EN 61439

Courant assigné d'emploi pour indication de la puissance dissipée [In]
20 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
3.7 W
Puissance dissipée statique, dépendante du courant [Pvs]
0 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+75 °C
linéaire par +1 °C provoque une diminution de 0,5 % de l'intensité admissible

Caractéristiques techniques ETIM 9.0

Circuit breakers and fuses (EG000020) / Disjoncteur (EC000042)
Electricité, Electronique, Automatisation et Commande / Installation électrique, appareillage / Système de disjoncteur modulaire (MCB) / Disjoncteur modulaire (MCB) (ecl@ss13-27-14-19-01 [AAB905019])
profondeur d'encastrement
70.5 mm
caractéristique de déclenchement (type/courbe)
C
nombre de pôles (total)
2
nombre de pôles protégés
1
calibre/courant nominal assigné (In)
20 A
tension assignée (Ue)
230 V
tension d'isolement assignée (Ui)
440 V
tension assignée de tenue aux chocs (Uimp)
4 kV
pouvoir de coupure assigné selon EN 60898 à 230 V (Icn)
4.5 kA
type de tension
AC
pouvoir de coupure assigné selon EN 60898 à 400 V (Icn)
4.5 kA
pouvoir de coupure assigné selon IEC 60947-2 à 230 V (Icu)
0 kA
pouvoir de coupure assigné selon IEC 60947-2 à 400 V (Icu)
0 kA
fréquence
50 - 60 Hz
puissance dissipée
4.9 W
classe de limitation d'énergie (I²t)
3
montage encastré
non
pôle neutre sectionné simultanément
oui
catégorie de surtension
3
degré de pollution
2
produits auxiliaires associables
oui
largeur en nombre de modules
1
indice de protection (IP)
IP20
température ambiante en fonctionnement
-25 - 75 °C
section de raccordement cable souple
1 - 16 mm²
section de raccordement cable rigide
1 - 16 mm²
antidéflagration
non

ETIM for 263193 Appareils de protection des installations, des équipements et des personnes (EC000042)
Caractéristique Valeur
Profondeur d'encastrement (EF000218) 70.5 mm
Caractéristique de déclenchement (EF000889) C
Nombre de pôles (total) (EF008618) 2
Nombre de pôles protégés (EF005548) 1
Courant nominal assigné (EF000227) 20 A
Tension assignée (EF000228) 230 V
Tension d'isolation assignée Ui (EF001366) 440 V
Tension nominale de tenue aux chocs Uimp (EF011980) 4 kV
Pouvoir de coupure assigné Icn selon EN 60898 à 230 V (EF009556) 4.5 kA
Type de tension (EF000187) CA
Pouvoir de coupure assigné Icn selon EN 60898 à 400 V (EF009555) 4.5 kA
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230 V (EF009557) 0 kA
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400 V (EF009558) 0 kA
Fréquence (EF000416) 50 Hz
Puissance dissipée (EF005387) 4.9 W
Classe de limitation d'énergie (EF002568) 3
Montage encastré (EF007517) Non
Conducteur neutre branché simultanément (EF005997) Oui
Catégorie de surtension (EF002569) 3
Degré de pollution (EF002570) 2
Dispositifs auxiliaires possibles (EF008148) Oui
Largeur dans les unités de partition (EF002950) 1
Classe de protection (IP) (EF005474) IP20
Température ambiante en fonctionnement (EF007515) -25 °C
Section de conducteur connectable multifilaire (EF007343) 1 mm²
Section de conducteur connectable monofilaire (EF007337) 1 mm²
Antidéflagration (EF004663) Non

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
PLN4-C20/1N-MW Y7-263193 263193 FR_263193.pdf 112 Kbytes PLN4-C20/1N-MW Y7-263193 263193 FR_263193.pdf
