> EATON - MOELLER>Appareillage Modulaire - Tertiaire >PLN4-C2/1N-MW 263187 ELECTRIC Miniature circuit breaker (MCB), 2A, 1pole+N, type C characteristic
Produit précédent Produit suivant

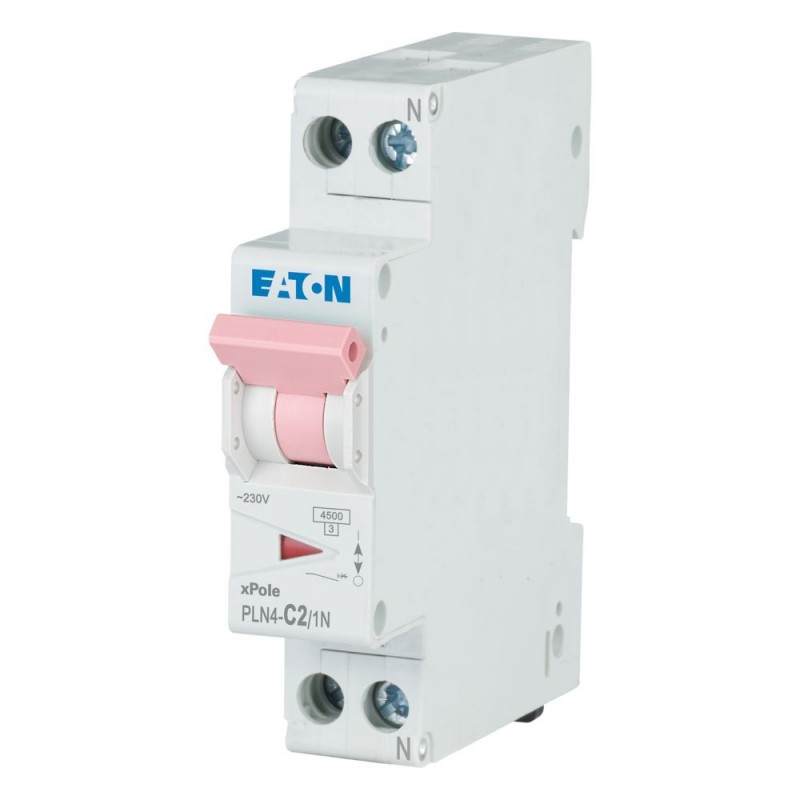

PLN4-C2/1N-MW 263187 EATON ELECTRIC Miniature circuit breaker (MCB), 2A, 1pole+N, type C characteristic Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

PLN4-C2/1N-MW 263187 EATON ELECTRIC Miniature circuit breaker (MCB), 2A, 1pole+N, type C characteristic

PLN4-C2/1N-MW

263187

EATON-MOELLER

Miniature circuit breaker (MCB), 2A, 1pole+N, type C characteristic

PLN4-C2/1N-MW

Disjoncteur miniature (MCB), PLN4, 1 pôle+N, caractéristique de déclenchement : C, courant nominal In : 2 A, capacité de commutation nominale selon IEC/EN 60898-1 : 4,5 kA, appareillage pour applications résidentielles et commerciales

Plus de détails


Appareils de protection des installations, des équipements et des personnes > Disjoncteur

Appareillage Modulaire - Tertiaire

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète.

Aller au produit alternatif: FAZ-PN-C2/1N 279154

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller series xPole - PLN4 MCB
Catalog Number
263187
Model Code
PLN4-C2/1N-MW
EAN
4015082631871
Product Length/Depth
80 mm
Product Height
75 mm
Product Width
17.5 mm
Product Weight
0.115 kg
Compliances
RoHS conform

Spécifications du produit

Type
Special features
Ambient temperature hint: a 1 °C increase results in a 0.5% linear reduction of current carrying capacity
Application
  • Switchgear for residential and commercial applications
  • xPole - Switchgear for residential and commercial applications
Amperage Rating
2 A
Features
Concurrently switching N-neutral
Additional equipment possible
Pollution degree
2
Degree of protection
IP20
Equipment heat dissipation, current-dependent
1.4 W
Rated impulse withstand voltage (Uimp)
4 kV
Tripping characteristic
C
Ambient operating temperature - max
75 °C
Ambient operating temperature - min
-25 °C
Built-in depth
70.5 mm
Connectable conductor cross section (multi-wired) - max
25 mm²
Connectable conductor cross section (multi-wired) - min
1 mm²
Connectable conductor cross section (solid-core) - max
25 mm²
Connectable conductor cross section (solid-core) - min
1 mm²
Current limiting class
3
Frequency rating - max
60 Hz
Frequency rating - min
50 Hz
Heat dissipation capacity
0 W
Heat dissipation per pole, current-dependent
0 W
Width in number of modular spacings
1
Voltage type
AC
Overvoltage category
III
Number of poles
Single-pole + N
Release characteristic
C
Number of poles (protected)
1
Number of poles (total)
2
Rated insulation voltage (Ui)
440 V
Rated operational current for specified heat dissipation (In)
2 A
Rated operational voltage (Ue) - max
230 V
Rated short-circuit breaking capacity (EN 60898) at 230 V
4.5 kA
Rated short-circuit breaking capacity (EN 60898) at 400 V
4.5 kA
Rated short-circuit breaking capacity (IEC 60947-2) at 230 V
0 kA
Rated short-circuit breaking capacity (IEC 60947-2) at 400 V
0 kA
Rated switching capacity (IEC/EN 60898-1)
4.5 kA
Static heat dissipation, non-current-dependent
0 W

ETIM for 263187 Appareils de protection des installations, des équipements et des personnes (EC000042)
Caractéristique Valeur
Profondeur d'encastrement (EF000218) 70.5 mm
Caractéristique de déclenchement (EF000889) C
Nombre de pôles (total) (EF008618) 2
Nombre de pôles protégés (EF005548) 1
Courant nominal assigné (EF000227) 2 A
Tension assignée (EF000228) 230 V
Tension d'isolation assignée Ui (EF001366) 440 V
Tension nominale de tenue aux chocs Uimp (EF011980) 4 kV
Pouvoir de coupure assigné Icn selon EN 60898 à 230 V (EF009556) 4.5 kA
Type de tension (EF000187) CA
Pouvoir de coupure assigné Icn selon EN 60898 à 400 V (EF009555) 4.5 kA
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230 V (EF009557) 0 kA
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400 V (EF009558) 0 kA
Fréquence (EF000416) 50 Hz
Classe de limitation d'énergie (EF002568) 3
Montage encastré (EF007517) Non
Conducteur neutre branché simultanément (EF005997) Oui
Catégorie de surtension (EF002569) 3
Degré de pollution (EF002570) 2
Dispositifs auxiliaires possibles (EF008148) Oui
Largeur dans les unités de partition (EF002950) 1
Classe de protection (IP) (EF005474) IP20
Température ambiante en fonctionnement (EF007515) -25 °C
Section de conducteur connectable multifilaire (EF007343) 1 mm²
Section de conducteur connectable monofilaire (EF007337) 1 mm²
Antidéflagration (EF004663) Non

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
PLN4-C2/1N-MW 263187 EN_243133.pdf 551 Kbytes PLN4-C2/1N-MW 263187 EN_243133.pdf
